उत्पाद विवरण
उत्पत्ति के प्लेस: चीन शंघाई
ब्रांड नाम: tankii
प्रमाणन: ISO9001
मॉडल संख्या: टेलकॉन 200
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 किलो
मूल्य: USD + 32 + KG
पैकेजिंग विवरण: लकड़ी के मामले
प्रसव के समय: 10-15day
भुगतान शर्तें: एल / सी, डी / ए, टी / टी, डी / पी
आपूर्ति की क्षमता: 50 + टन + महीना
उपयोग: |
तापमान नियंत्रण घटकों |
घनत्व: |
7.7 |
तापमान वक्रता: |
39.0 ± 5% |
सुविधाएँ: |
उच्च संवेदनशील, उच्च प्रतिरोध, मध्यम तापमान |
प्रतिरोधकता: |
1.12 |
झुकने से: |
20.5 |
उच्चतम उपयोग तापमान की सिफारिश करें: |
260 डिग्री सेंटीग्रेड |
उच्च और निम्न विस्तार मिश्र धातु संरचना: |
Mn75Ni15Cu10 / Ni36 |
उपयोग: |
तापमान नियंत्रण घटकों |
घनत्व: |
7.7 |
तापमान वक्रता: |
39.0 ± 5% |
सुविधाएँ: |
उच्च संवेदनशील, उच्च प्रतिरोध, मध्यम तापमान |
प्रतिरोधकता: |
1.12 |
झुकने से: |
20.5 |
उच्चतम उपयोग तापमान की सिफारिश करें: |
260 डिग्री सेंटीग्रेड |
उच्च और निम्न विस्तार मिश्र धातु संरचना: |
Mn75Ni15Cu10 / Ni36 |

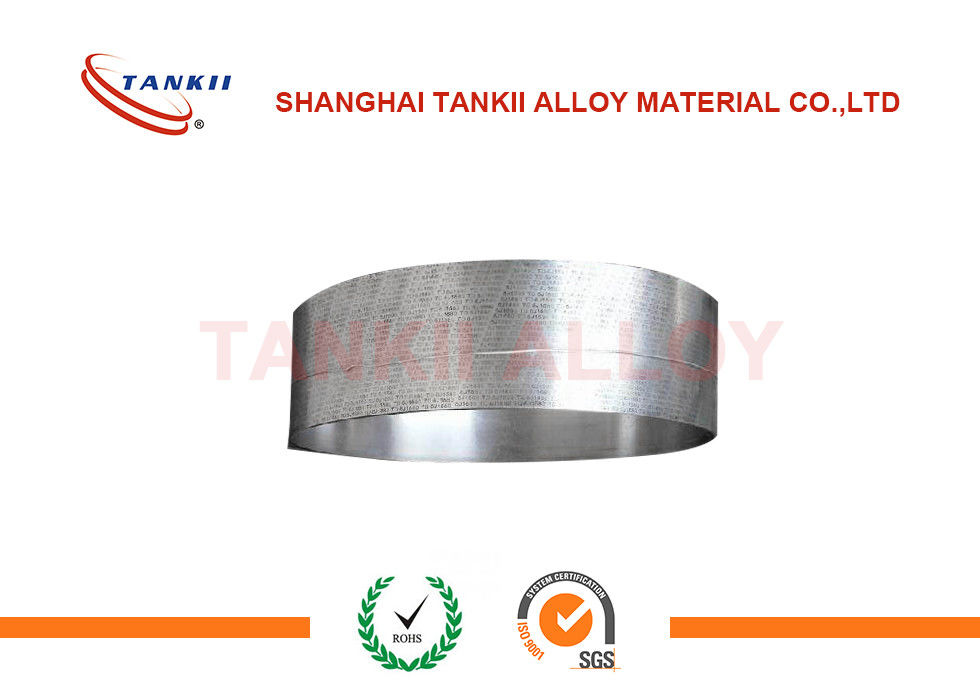

Bimetal पट्टी TANKII ALLOY 5J20110 कांठल 1200 के साथ थर्मल नियंत्रण तत्व
TANKII मिश्र धातु -5J20110 ( द्विधातु पट्टी )
(सामान्य नाम: ट्रूफ़्लेक्स पी 675 आर, टेल्कॉन 200, कंठाल 1200)
तापमान परिवर्तन को यांत्रिक विस्थापन में परिवर्तित करने के लिए Bimetallic strip का उपयोग किया जाता है। पट्टी में अलग-अलग धातुओं के दो स्ट्रिप्स होते हैं जो अलग-अलग दरों पर विस्तारित होते हैं जैसे कि वे गर्म होते हैं, आमतौर पर स्टील और तांबा, या कुछ मामलों में स्टील और पीतल। स्ट्रिप्स को अपनी लंबाई में एक साथ जोड़कर रिवाइटिंग, ब्रेज़िंग या वेल्डिंग द्वारा जोड़ा जाता है। विभिन्न विस्तार फ्लैट पट्टी को गर्म होने पर एक तरह से मोड़ने के लिए मजबूर करते हैं, और विपरीत दिशा में अगर इसके शुरुआती तापमान से नीचे ठंडा किया जाता है। थर्मल विस्तार के उच्च गुणांक के साथ धातु वक्र के बाहरी तरफ होती है जब पट्टी गर्म होती है और अंदर की तरफ ठंडा होने पर
पट्टी की बग़ल में विस्थापन, दोनों में से किसी भी धातु के छोटे लंबाई विस्तार से बहुत बड़ा है। इस प्रभाव का उपयोग यांत्रिक और विद्युत उपकरणों की एक श्रेणी में किया जाता है। कुछ अनुप्रयोगों में बायमेटल पट्टी का उपयोग फ्लैट रूप में किया जाता है। दूसरों में, इसे कॉम्पैक्टनेस के लिए एक कुंडल में लपेटा जाता है। कुंडलित संस्करण की अधिक से अधिक लंबाई बेहतर संवेदनशीलता देती है।
रासायनिक संरचना (%)
| ग्रेड | सी | सी | Mn | पी | एस | नी | सीआर | Cu | फे |
| Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35 ~ 37 | - | - | बाल। |
| ग्रेड | सी | सी | Mn | पी | एस | नी | सीआर | Cu | फे |
| Mn75Ni15Cu10 | ≤0.05 | ≤0.5 | बाल। | ≤0.02 | ≤0.02 | 14 ~ 16 | - | 9 ~ 11 | ≤0.8 |
रचना
| ग्रेड | 5J20110 |
| उच्च विस्तार परत | Mn75Ni15Cu10 |
| कम विस्तार की परत | Ni36 |
विशिष्ट भौतिक गुण
| घनत्व (जी / सेमी 3) | 7.7 |
| 20 resistC (OMmm2 / m) पर विद्युत प्रतिरोधकता | 1.13 ± 5% |
| थर्मल चालकता, λ / W / (m * λC) | 6 |
| लोचदार मापांक, ई / जीपीए | 113 ~ 142 |
| झुकने K / 10-6 -C-1 (20 ~ 135 )C) | 20.8 |
| तापमान झुकने की दर F / (20 ~ 130 )C) 10-6 -C-1 | 39.0% ± 5% |
| स्वीकार्य तापमान ()C) | -70 ~ 200 |
| रैखिक तापमान ()C) | -20 ~ 150 |
आवेदन: सामग्री मुख्य रूप से स्वचालित नियंत्रण उपकरणों और इंस्ट्रूमेंटेशन में होती है (जैसे: निकास थर्मामीटर, थर्मोस्टैट, वोल्टेज नियामक, तापमान रिले, स्वचालित सुरक्षा स्विचिंग, डायाफ्राम मीटर, आदि) तापमान नियंत्रण, तापमान मुआवजा, वर्तमान सीमा, तापमान संकेतक और अन्य बनाते हैं। गर्मी के प्रति संवेदनशील घटक।
फ़ीचर: थर्मोस्टेट बिमेटेलिक की बुनियादी विशेषताओं में तापमान में बदलाव के साथ विरूपण हो रहा है, जिसके परिणामस्वरूप एक निश्चित क्षण है।
थर्मोस्टेट बिमेटालिक स्ट्रिप विस्तार गुणांक पूरी संपर्क सतह के साथ धातु या मिश्र धातु की दो या अधिक परतों से अलग है, मजबूती से बंधे हुए, तापमान-निर्भर आकार परिवर्तन होने से थर्मोसेंसिव कार्यात्मक कंपोजिट होते हैं। जिसमें सक्रिय परत का उच्च विस्तार गुणांक एक परत होता है जिसे परत के विस्तार का निम्न गुणांक कहा जाता है जिसे निष्क्रिय परत कहा जाता है।
आपूर्ति की शैली
| मिश्र नाम | प्रकार | आयाम | ||
| OhmAlloy-5J20110 | पट्टी | डब्ल्यू = ५ ~ १२० मिमी | टी = 0.1 मिमी | |
