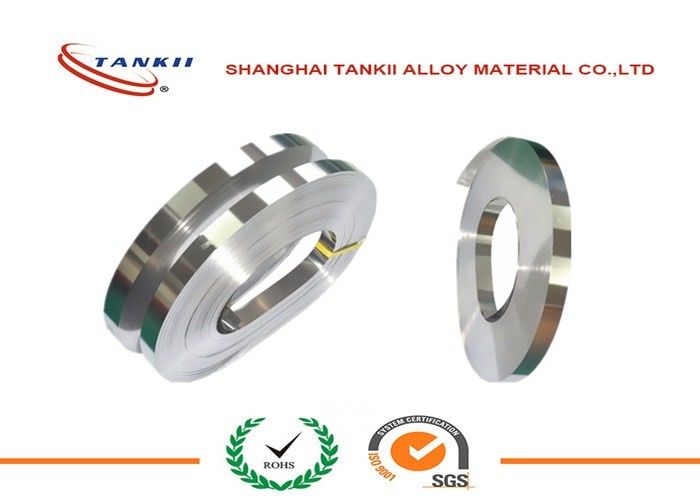

1.12 प्रतिरोध परिशुद्धता मिश्र धातु RB1 थर्मल Bimetal पट्टी Bimetal मिश्र धातु

थर्मल बायमेटल धातु या मिश्र धातु समूह युआन के विभिन्न थर्मल विस्तार गुणांक के साथ दो (या अधिक) को संदर्भित करता है, समग्र सामग्री की एक साथ मजबूती से।

का परिचय
एक प्रकार का मिश्र धातु, ठोस संयोजन और में धातु या मिश्र धातु परत घटकों के विभिन्न थर्मल विस्तार गुणांक के साथ दो परतें (या परतें) होते हैं। कम थर्मल विस्तार गुणांक, निष्क्रिय परत के साथ थर्मल बायमेटल युआन परत का एक समूह; सक्रिय परत के लिए उच्च तापीय विस्तार गुणांक के साथ युआन परत का एक और समूह। कभी-कभी, थर्मल बायमेटल के विशेष गुण प्राप्त करने के लिए, तीसरी या चौथी परत धातु या मिश्र धातु में भी शामिल हो सकते हैं। आमतौर पर, निष्क्रिय परत प्रकार की मिश्र धातु होती है जिसमें Ni34 ~ 50% होते हैं; सक्रिय परत, पीतल, नी, फ़े - नी - सीआर, फ़े - नी - एमएन और एमएन - नी - क्यूई मिश्र धातु, आदि सक्रिय और निष्क्रिय परत सामग्री के विभिन्न संयोजन के माध्यम से, आप विभिन्न प्रकार के थर्मल बायमेटल प्राप्त कर सकते हैं, जैसे कि उच्च तापमान, मध्यम तापमान, कम तापमान, उच्च संवेदनशील, संक्षारण प्रतिरोधी, प्रतिरोध और त्वरित कार्रवाई, आदि।
विशेषताएं

थर्मल बायमेटल की विशेषता के अनुसार मुख्य पैरामीटर हैं: (1) मोड़ की तुलना में। जिसमें थर्मल बायमेटल झुकने की मात्रा की सभी सामग्री विशेषताएं शामिल हैं। यह एक महत्वपूर्ण पैरामीटर के थर्मल बायमेटल तापमान संवेदनशील डिग्री को मापने के लिए है। (2) तापमान रेंज का उपयोग करें। थर्मल बायमेटल का तापमान रेंज सामान्य काम कर सकता है। जिसमें रैखिक तापमान रेंज शामिल है और तापमान रेंज के उपयोग की अनुमति देता है। आंतरिक हीटिंग के रैखिक तापमान सीमा में द्विधात्वीय झुकने के विस्थापन का तापमान के साथ रैखिक संबंध होता है, झुकने की तुलना में अधिकतम मूल्य। रैखिक तापमान रेंज की तुलना में तापमान सीमा के उपयोग की अनुमति देता है। इस सीमा में, हालांकि झुकने की तुलना में कम है, लेकिन आंतरिक थर्मल तनाव सामग्री की लोचदार सीमा से कम है, फिर भी उपयोग करने के लिए सुरक्षित हो सकता है। (3) लोच का मापांक। आवश्यक मापदंडों के अनुसार जोर, टोक़ और आंतरिक तनाव उत्पन्न करने वाले थर्मल बायमेटल तत्व की गणना। (४) प्रतिरोधकता। प्रत्यक्ष विद्युत ताप थर्मल बायमेटल तत्व हीटिंग तापमान मापदंडों की गणना। थर्मल बाईमेटल की प्रमुख विशेषताओं के लिए सबसे अधिक इस्तेमाल किया जाने वाला 3 n2424cr2 (सक्रिय परत) / 4 j36 परत (निष्क्रिय): झुकने की तुलना में (कमरे के तापमान पर 150 ℃), (13.2 ~ 15.5) x 10-6 ℃ 1; तापमान सीमा के उपयोग की अनुमति देता है, - 70 ~ + 450 ℃; रैखिक तापमान सीमा, और 20 ~ + 180 ℃; लोच का मापांक, तीक्ष्णता 16000 KGF / थी; प्रतिरोधकता (20 + / - 5 ℃), 77 ~ 84 म्यू। · सेमी।

थर्मल बैमेटल थर्मल एक्सपेंशन गुणांक हर अलग-अलग होता है, जब तापमान हर अलग-अलग में विस्तार और संकुचन की मात्रा में परिवर्तन होता है, क्योंकि पूरे थर्मल बायमेटल तत्व झुकने में घटित होंगे। थर्मल गुणों का व्यापक रूप से तापमान माप, तापमान नियंत्रण, तापमान मुआवजा और कार्यक्रम नियंत्रण आदि में उपयोग किया जाता है। विद्युत उद्योग में थर्मल रिले और सर्किट ब्रेकर, जैसे कि मौसम संबंधी उपकरण और गैल्वेनोमीटर का मीटर उद्योग, जैसे घरेलू उपकरण इलेक्ट्रिक आयरन, इलेक्ट्रिक कुकर, रेफ्रिजरेटर और एयर कंडीशनिंग उपकरण थर्मल बायमेटल घटक में व्यापक रूप से उपयोग किए जाते हैं।

आवेदन
द्विध्रुवीय पट्टी: थर्मल बाईमेटल दो या दो से अधिक परतों से बना होता है, मिश्र धातु सामग्री के ठोस संयोजन के अलग-अलग रैखिक विस्तार गुणांक होते हैं। मिश्र धातु परत के बड़े विस्तार गुणांक को सक्रिय परत कहा जाता है, मिश्र धातु परत के छोटे विस्तार गुणांक को निष्क्रिय परत कहा जाता है, सक्रिय और निष्क्रिय परत के बीच प्रतिरोध की भूमिका के मध्य स्तर के साथ समायोजित किया जा सकता है, जब पर्यावरण का तापमान बदलता है, क्योंकि सक्रिय और निष्क्रिय परत का विस्तार गुणांक, झुकने या रोटेशन। इस मिश्र धातु का उपयोग तापमान नियंत्रण, तापमान मुआवजा, वर्तमान सीमा और तापमान को स्वचालित नियंत्रण उपकरण और इंस्ट्रूमेंटेशन में तापमान सेंसर का संकेत देने के लिए किया जाता है। सर्किट ब्रेकर, स्विच, थर्मल रिले, सभी प्रकार के तापमान नियंत्रण घटकों, घरेलू उपकरण रक्षक, इलेक्ट्रॉनिक रक्षक, अधिभार रक्षक, घनीभूत नाली उपकरण, तापमान नियंत्रक, थर्मामीटर, इनक्यूबेटर, मौसम संबंधी उपकरण, इलेक्ट्रिक आयरन, इलेक्ट्रिक राइस पर भी लागू किया जा सकता है कुकर, फ्रिज, फायर अलार्म, फ्लोरोसेंट लैंप, ओवन, लाइटर, स्टार्टर करंट मोड कंट्रोल स्विच को ऑटोमैटिकली, ऑटोमैटिक प्रोटेक्शन स्विचिंग रूल्स, आदि। लो वोल्टेज वोल्टेज स्विच में फ्लुइड (गैस, लिक्विड) के लिए इस्तेमाल किया जाता है।
