उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tankii
प्रमाणन: ISO9001
मॉडल संख्या: एनएफ20
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 किलो
मूल्य: 25-37USD/KG
पैकेजिंग विवरण: मामला
प्रसव के समय: 10-15 दिनों के
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000kg/महीना
सामग्री: |
निकेल लोहे के मिश्र धातु के तार |
सतह: |
चमकदार |
व्यास: |
0.025-5.0 मिमी |
नमूना: |
स्वीकृत नमूना आदेश |
प्रतिरोधकता: |
0.13-0.60 |
आकार: |
गोल तार, सपाट तार |
टीसीआर: |
2500-5000 |
सामग्री: |
निकेल लोहे के मिश्र धातु के तार |
सतह: |
चमकदार |
व्यास: |
0.025-5.0 मिमी |
नमूना: |
स्वीकृत नमूना आदेश |
प्रतिरोधकता: |
0.13-0.60 |
आकार: |
गोल तार, सपाट तार |
टीसीआर: |
2500-5000 |

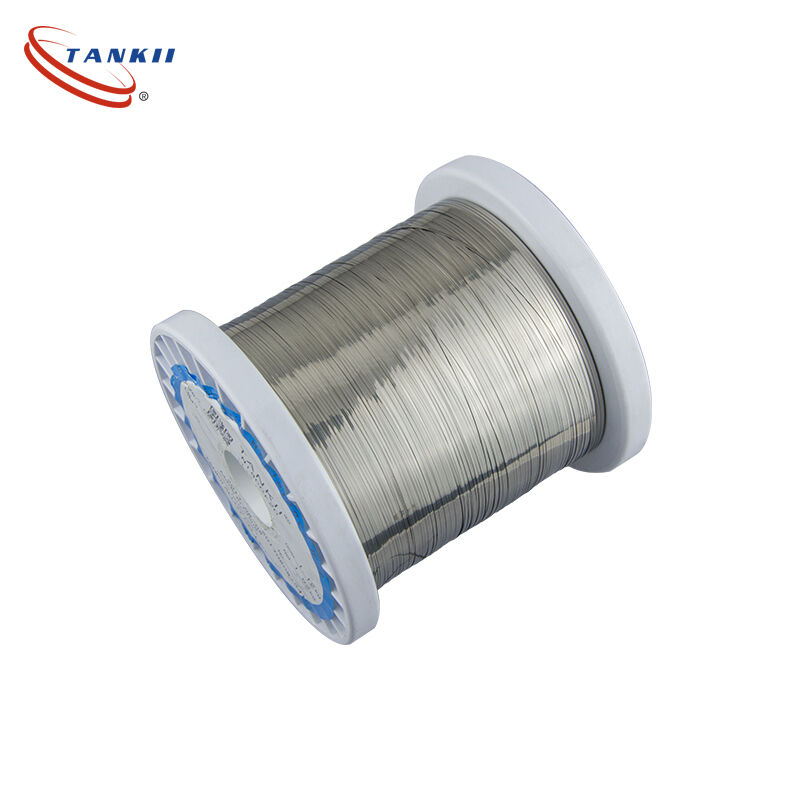

पीटीसी हीटिंग तत्व के लिए पी-4000 थर्मिस्टर प्रतिरोध मिश्र धातु तार
पीटीसी थर्मिस्टर मिश्र धातु तार अपनी अनूठी विशेषताओं के कारण विभिन्न क्षेत्रों में उपयोग किया जाता है। यहां पीटीसी थर्मिस्टर्स के कुछ सामान्य अनुप्रयोग दिए गए हैं:
ओवरकरंट सुरक्षा: पीटीसी थर्मिस्टर्स का व्यापक रूप से ओवरकरंट सुरक्षा के लिए विद्युत सर्किट में उपयोग किया जाता है। जब पीटीसी थर्मिस्टर के माध्यम से एक उच्च धारा प्रवाहित होती है, तो इसका तापमान बढ़ जाता है, जिससे प्रतिरोध तेजी से बढ़ जाता है। प्रतिरोध में यह वृद्धि धारा प्रवाह को सीमित करती है, जिससे सर्किट को अत्यधिक धारा के कारण होने वाले नुकसान से बचाया जा सकता है।
तापमान संवेदन और नियंत्रण: पीटीसी थर्मिस्टर्स का उपयोग थर्मोस्टैट्स, एचवीएसी सिस्टम और तापमान निगरानी उपकरणों जैसे अनुप्रयोगों में तापमान सेंसर के रूप में किया जाता है। पीटीसी थर्मिस्टर का प्रतिरोध तापमान के साथ बदलता है, जिससे यह तापमान भिन्नता को सटीक रूप से समझने और मापने की अनुमति देता है।
स्व-विनियमन हीटर: पीटीसी थर्मिस्टर्स स्व-विनियमन हीटिंग तत्वों में कार्यरत हैं। जब हीटर में उपयोग किया जाता है, तो पीटीसी थर्मिस्टर का प्रतिरोध तापमान के साथ बढ़ता है। जैसे-जैसे तापमान बढ़ता है, पीटीसी थर्मिस्टर का प्रतिरोध भी बढ़ता है, जिससे बिजली उत्पादन में कमी आती है और ओवरहीटिंग को रोका जा सकता है।
मोटर स्टार्टिंग और सुरक्षा: मोटर स्टार्टिंग के दौरान उच्च इनरश करंट को सीमित करने के लिए पीटीसी थर्मिस्टर्स का उपयोग मोटर स्टार्टिंग सर्किट में किया जाता है। पीटीसी थर्मिस्टर एक करंट लिमिटर के रूप में कार्य करता है, जैसे-जैसे करंट प्रवाहित होता है, धीरे-धीरे इसका प्रतिरोध बढ़ता जाता है, जिससे मोटर को अत्यधिक करंट से बचाया जा सकता है और क्षति को रोका जा सकता है।
बैटरी पैक सुरक्षा: पीटीसी थर्मिस्टर्स को ओवरचार्जिंग और ओवरकरंट स्थितियों से बचाने के लिए बैटरी पैक में नियोजित किया जाता है। वे वर्तमान प्रवाह को सीमित करके और अत्यधिक गर्मी उत्पादन को रोककर एक सुरक्षा उपाय के रूप में कार्य करते हैं, जो बैटरी कोशिकाओं को नुकसान पहुंचा सकता है।
इनरश करंट लिमिटेशन: पीटीसी थर्मिस्टर्स बिजली आपूर्ति और इलेक्ट्रॉनिक उपकरणों में इनरश करंट लिमिटर्स के रूप में काम करते हैं। वे विद्युत आपूर्ति चालू होने पर होने वाले करंट के शुरुआती उछाल को कम करने में मदद करते हैं, घटकों की सुरक्षा करते हैं और सिस्टम की विश्वसनीयता में सुधार करते हैं।
ये उन अनुप्रयोगों के कुछ उदाहरण हैं जहां पीटीसी थर्मिस्टर मिश्र धातु तार का उपयोग किया जाता है। विशिष्ट अनुप्रयोग और डिज़ाइन विचार पीटीसी थर्मिस्टर की सटीक मिश्र धातु संरचना, फॉर्म फैक्टर और ऑपरेटिंग पैरामीटर निर्धारित करेंगे।
रासायनिक संरचना:
| नाम | कोड | मुख्य रचना | |||||
| फ़े | एस | नी | सी | पी | मानक | ||
| तापमान संवेदनशील प्रतिरोध मिश्र धातु तार | पीटीसी | बाल. | ≤0.01 | 77~82 | ≤ 0.05 | ≤0.01 | क्यू/320421पीटीसी4500-2008 |
विशिष्टताएँ और सहनशीलता
| व्यास | 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 |
| सहनशीलता | ± 0.003 | ± 0.005 | ± 0.008 | ||||||||||
Temp.Coeff.प्रतिरोध (20ºC)
| प्रकार | पी-4500 | पी-4000 | पी-3800 | पी-3500 | पी-3000 | पी-2500 |
| 0~150ºकवरेज × 10%%Z | 4500 | ≥4000 | ≥3800 | ≥3500 | ≥3000 | ≥2500 |
प्रतिरोधकता (20ºC)(μΩ.m)
| प्रकार | पी-4500 | पी-4000 | पी-3800 | पी-3500 | पी-3000 | पी-2500 |
| at20ºक्रिस्टेंस ±5%μΩ.m | 0.19 | 0.25 | 0.27 | 0.36 | 0.40 | 0.43 |
प्रतिरोध के लिए तालिका
| उत्पाद | ±0.5%Ω/मी | व्यास (मिमी) और पार-अनुभागीय क्षेत्र (मिमी²) | ||||||||||||
| 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 | ||
| 0.00196 | 0.00785 | 0.00176 | 0.0201 | 0.0227 | 0.0255 | 0.0284 | 0.0314 | 0.0346 | 0.0380 | 0.0415 | 0.0452 | 0.0491 | ||
| पी-4500 | 96.93 | 24.20 | 10.79 | 9.45 | 8.37 | 7.45 | 6.69 | 6.05 | 5.49 | 5.00 | 4.58 | 4.20 | 3.87 | |
| पी-4000 | 127.55 | 31.84 | 14.20 | 12.43 | 11.014 | 9.80 | 8.80 | 7.69 | 7.22 | 6.58 | 6.02 | 5.53 | 5.09 | |
| पी-3800 | 137.75 | 34.39 | 15.34 | 13.43 | 11.89 | 10.59 | 9.51 | 8.60 | 7.80 | 7.11 | 6.51 | 5.97 | 5.50 | |
| पी-3500 | 183.67 | 45.85 | 20.45 | 17.91 | 15.86 | 14.12 | 12.68 | 11.46 | 10.40 | 9.47 | 8.67 | 7.96 | 7.33 | |
| पी-3000 | 204.08 | 50.95 | 22.72 | 19.90 | 17.62 | 15.68 | 14.08 | 12.73 | 11.56 | 10.52 | 9.63 | 8.84 | 8.14 | |
| पी-2500 | 219.38 | 54.77 | 24.43 | 21.39 | 18.94 | 16.86 | 15.14 | 13.69 | 12.42 | 11.31 | 10.36 | 9.51 | 8.75 | |
प्रति स्पूल वजन
| विशिष्टता (मिमी) | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 | |
| प्रति स्पूल वजन | मानक वजन | 20 | 30 | 100 | 300 |
| कम वजन | 10 | 20 | 50 | 100 | |
बढ़ाव(%)
| मानक | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 |
| मिश्र धातु तार (मुलायम) बढ़ाव | 10% | 12% | 16% | 20% |
