उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tankii
प्रमाणन: ISO9001 Rohs
मॉडल संख्या: पीटीसी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 20 किलो
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: लकड़ी का केस
प्रसव के समय: 15-25 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 2000 टन प्रति वर्ष
प्रतिरूप संख्या।: |
एनएफ20 |
प्रकार: |
निकल आधारित तार |
सामग्री: |
निकेल लोहे के मिश्र धातु के तार |
व्यास: |
0.025-5.0 मिमी |
प्रतिरोधकता: |
0.13-0.60 |
टीसीआर: |
2500-4600 |
आकार: |
गोल तार, सपाट तार |
नमूना: |
स्वीकृत नमूना आदेश |
परिवहन पैकेज: |
स्पूल+ कार्टन+लकड़ी का केस |
प्रतिरूप संख्या।: |
एनएफ20 |
प्रकार: |
निकल आधारित तार |
सामग्री: |
निकेल लोहे के मिश्र धातु के तार |
व्यास: |
0.025-5.0 मिमी |
प्रतिरोधकता: |
0.13-0.60 |
टीसीआर: |
2500-4600 |
आकार: |
गोल तार, सपाट तार |
नमूना: |
स्वीकृत नमूना आदेश |
परिवहन पैकेज: |
स्पूल+ कार्टन+लकड़ी का केस |

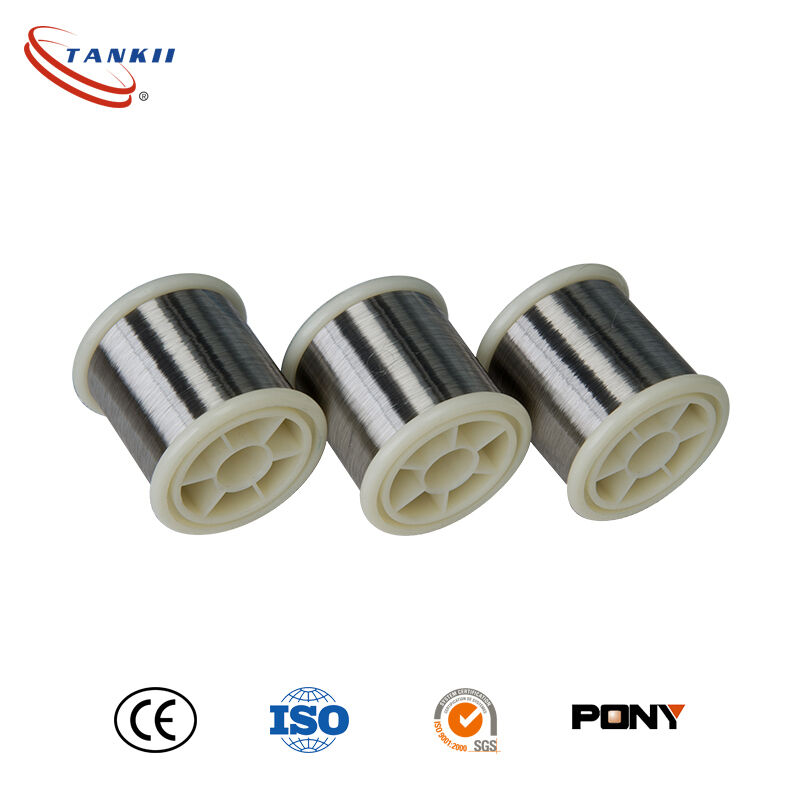

पीटीसी मिश्र धातु प्रतिरोध तार में मध्यम प्रतिरोध और उच्च सकारात्मक तापमान गुणांक है।
इसका व्यापक रूप से विभिन्न हीटरों में प्रयोग किया गया है। यह निरंतर धारा और सीमित धारा को बनाए रखकर स्वचालित रूप से तापमान को नियंत्रित कर सकता है और शक्ति को समायोजित कर सकता है।
रासायनिक संरचनाः
| नाम | कोड | मुख्य रचना | |||||
| फे | एस | नि | सी | पी | मानक | ||
| तापमान संवेदनशील प्रतिरोध मिश्र धातु तार | पीटीसी | बॉल. | ≤0.01 | ७७-८२ | ≤ 0.05 | ≤0.01 | JB/T12515-2015 |
विनिर्देश और सहिष्णुता
| व्यास | 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 |
| सहिष्णुता | ± 0.003 | ± 0.005 | ± 0.008 | ||||||||||
प्रतिरोध का तापमान ((20oC)
| प्रकार | पीटीसी-4500 | पीटीसी-4000 | पीटीसी-3800 | पीटीसी-3400 | पीटीसी-3000 | पीटीसी-2500 |
| 0 ~ 150o गुहा, पीपीएम | 4500 | 4000 | 3800 | 3400 | 3000 | 2500 |
प्रतिरोध (20oC) ((μΩ.m)
| प्रकार | पीटीसी-4500 | पीटीसी-4000 | पीटीसी-3800 | पीटीसी-3400 | पीटीसी-3000 | पीटीसी-2500 |
| at20oप्रतिरोध ± 5%μΩ.m | 0.20 | 0.38 | 0.40 | 0.43 | 0.52 | 0.6 |
प्रतिरोध के लिए तालिका
| उत्पाद | ±0.5%Ω/m | व्यास. ((मिमी) और क्रॉस सेक्शन क्षेत्र (मिमी2) | ||||||||||||
| 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 | ||
| 0.00196 | 0.00785 | 0.00176 | 0.0201 | 0.0227 | 0.0255 | 0.0284 | 0.0314 | 0.0346 | 0.0380 | 0.0415 | 0.0452 | 0.0491 | ||
| पीटीसी-4500 | 96.93 | 24.20 | 10.79 | 9.45 | 8.37 | 7.45 | 6.69 | 6.05 | 5.49 | 5.00 | 4.58 | 4.20 | 3.87 | |
| पीटीसी-4000 | 127.55 | 31.84 | 14.20 | 12.43 | 11.014 | 9.80 | 8.80 | 7.69 | 7.22 | 6.58 | 6.02 | 5.53 | 5.09 | |
| पीटीसी-3800 | 137.75 | 34.39 | 15.34 | 13.43 | 11.89 | 10.59 | 9.51 | 8.60 | 7.80 | 7.11 | 6.51 | 5.97 | 5.50 | |
| पीटीसी-3500 | 183.67 | 45.85 | 20.45 | 17.91 | 15.86 | 14.12 | 12.68 | 11.46 | 10.40 | 9.47 | 8.67 | 7.96 | 7.33 | |
| पीटीसी-3000 | 204.08 | 50.95 | 22.72 | 19.90 | 17.62 | 15.68 | 14.08 | 12.73 | 11.56 | 10.52 | 9.63 | 8.84 | 8.14 | |
| पीटीसी-2500 | 219.38 | 54.77 | 24.43 | 21.39 | 18.94 | 16.86 | 15.14 | 13.69 | 12.42 | 11.31 | 10.36 | 9.51 | 8.75 | |
प्रति रोल वजन
| विनिर्देश (मिमी) | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 | |
| भार प्रति रोल | मानक भार | 20 | 30 | 100 | 300 |
| कम वजन | 10 | 20 | 50 | 100 | |
लम्बाई ((%)
| मानक | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 |
| मिश्र धातु तार (नरम) लम्बाई | 10% | १२% | १६% | २०% |
