उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tankii
प्रमाणन: ISO9001 Rohs
मॉडल संख्या: पीटीसी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 20 किलो
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: लकड़ी का केस
प्रसव के समय: 15-25 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 2000 टन प्रति वर्ष
प्रतिरूप संख्या।: |
एनएफ20 |
प्रकार: |
निकल आधारित तार |
सामग्री: |
निकेल लोहे के मिश्र धातु के तार |
व्यास: |
0.025-5.0 मिमी |
प्रतिरोधकता: |
0.13-0.60 |
टीसीआर: |
2500-4600 |
आकार: |
गोल तार, सपाट तार |
नमूना: |
स्वीकृत नमूना आदेश |
परिवहन पैकेज: |
स्पूल+ कार्टन+लकड़ी का केस |
प्रतिरूप संख्या।: |
एनएफ20 |
प्रकार: |
निकल आधारित तार |
सामग्री: |
निकेल लोहे के मिश्र धातु के तार |
व्यास: |
0.025-5.0 मिमी |
प्रतिरोधकता: |
0.13-0.60 |
टीसीआर: |
2500-4600 |
आकार: |
गोल तार, सपाट तार |
नमूना: |
स्वीकृत नमूना आदेश |
परिवहन पैकेज: |
स्पूल+ कार्टन+लकड़ी का केस |

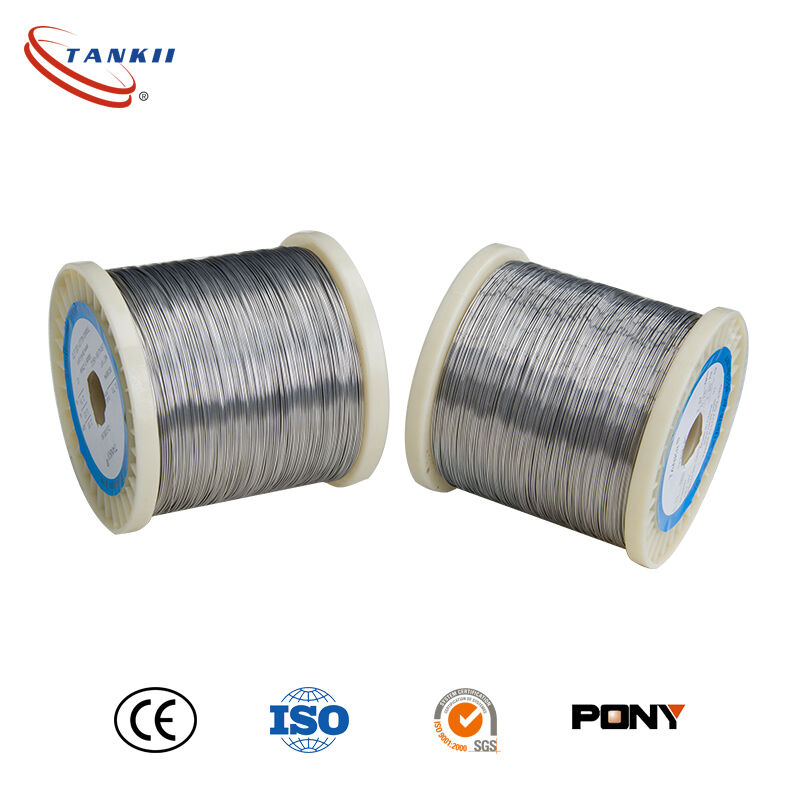

पीटीसी मिश्र धातु प्रतिरोध तार में मध्यम प्रतिरोधकता और प्रतिरोध का उच्च सकारात्मक तापमान गुणांक होता है।
इसका व्यापक रूप से विभिन्न हीटरों में उपयोग किया जाता है। यह निरंतर करंट और सीमित करंट को रखकर स्वचालित रूप से तापमान को नियंत्रित कर सकता है और बिजली को समायोजित कर सकता है।
रासायनिक संरचना:
| नाम | कोड | मुख्य रचना | |||||
| फ़े | एस | नी | सी | पी | मानक | ||
| तापमान संवेदनशील प्रतिरोध मिश्र धातु तार | पीटीसी | बाल. | ≤0.01 | 77~82 | ≤ 0.05 | ≤0.01 | जेबी/टी12515-2015 |
विशिष्टताएँ और सहनशीलता
| व्यास | 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 |
| सहनशीलता | ± 0.003 | ± 0.005 | ± 0.008 | ||||||||||
Temp.Coeff.प्रतिरोध (20ºC)
| प्रकार | पीटीसी-4500 | पीटीसी-4000 | पीटीसी-3800 | पीटीसी-3400 | पीटीसी-3000 | पीटीसी-2500 |
| 0~150ºकवरेज, पीपीएम | 4500 | 4000 | 3800 | 3400 | 3000 | 2500 |
प्रतिरोधकता (20ºC)(μΩ.m)
| प्रकार | पीटीसी-4500 | पीटीसी-4000 | पीटीसी-3800 | पीटीसी-3400 | पीटीसी-3000 | पीटीसी-2500 |
| at20ºक्रिस्टेंस ±5%μΩ.m | 0.20 | 0.38 | 0.40 | 0.43 | 0.52 | 0.6 |
प्रतिरोध के लिए तालिका
| उत्पाद | ±0.5%Ω/मी | व्यास (मिमी) और पार-अनुभागीय क्षेत्र (मिमी²) | ||||||||||||
| 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 | ||
| 0.00196 | 0.00785 | 0.00176 | 0.0201 | 0.0227 | 0.0255 | 0.0284 | 0.0314 | 0.0346 | 0.0380 | 0.0415 | 0.0452 | 0.0491 | ||
| पीटीसी-4500 | 96.93 | 24.20 | 10.79 | 9.45 | 8.37 | 7.45 | 6.69 | 6.05 | 5.49 | 5.00 | 4.58 | 4.20 | 3.87 | |
| पीटीसी-4000 | 127.55 | 31.84 | 14.20 | 12.43 | 11.014 | 9.80 | 8.80 | 7.69 | 7.22 | 6.58 | 6.02 | 5.53 | 5.09 | |
| पीटीसी-3800 | 137.75 | 34.39 | 15.34 | 13.43 | 11.89 | 10.59 | 9.51 | 8.60 | 7.80 | 7.11 | 6.51 | 5.97 | 5.50 | |
| पीटीसी-3500 | 183.67 | 45.85 | 20.45 | 17.91 | 15.86 | 14.12 | 12.68 | 11.46 | 10.40 | 9.47 | 8.67 | 7.96 | 7.33 | |
| पीटीसी-3000 | 204.08 | 50.95 | 22.72 | 19.90 | 17.62 | 15.68 | 14.08 | 12.73 | 11.56 | 10.52 | 9.63 | 8.84 | 8.14 | |
| पीटीसी-2500 | 219.38 | 54.77 | 24.43 | 21.39 | 18.94 | 16.86 | 15.14 | 13.69 | 12.42 | 11.31 | 10.36 | 9.51 | 8.75 | |
प्रति स्पूल वजन
| विशिष्टता (मिमी) | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 | |
| प्रति स्पूल वजन | मानक वजन | 20 | 30 | 100 | 300 |
| कम वजन | 10 | 20 | 50 | 100 | |
बढ़ाव(%)
| मानक | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 |
| मिश्र धातु तार (मुलायम) बढ़ाव | 10% | 12% | 16% | 20% |
