उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tankii
प्रमाणन: ISO9001 Rohs
मॉडल संख्या: पीटीसी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 20 किलो
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: लकड़ी का केस
प्रसव के समय: 15-25 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 2000 टन प्रति वर्ष
प्रतिरूप संख्या।: |
एनएफ20 |
प्रकार: |
निकल आधारित तार |
सामग्री: |
निकेल लोहे के मिश्र धातु के तार |
व्यास: |
0.025-5.0 मिमी |
प्रतिरोधकता: |
0.13-0.60 |
टीसीआर: |
2500-4600 |
आकार: |
गोल तार, सपाट तार |
नमूना: |
स्वीकृत नमूना आदेश |
परिवहन पैकेज: |
स्पूल+ कार्टन+लकड़ी का केस |
प्रतिरूप संख्या।: |
एनएफ20 |
प्रकार: |
निकल आधारित तार |
सामग्री: |
निकेल लोहे के मिश्र धातु के तार |
व्यास: |
0.025-5.0 मिमी |
प्रतिरोधकता: |
0.13-0.60 |
टीसीआर: |
2500-4600 |
आकार: |
गोल तार, सपाट तार |
नमूना: |
स्वीकृत नमूना आदेश |
परिवहन पैकेज: |
स्पूल+ कार्टन+लकड़ी का केस |

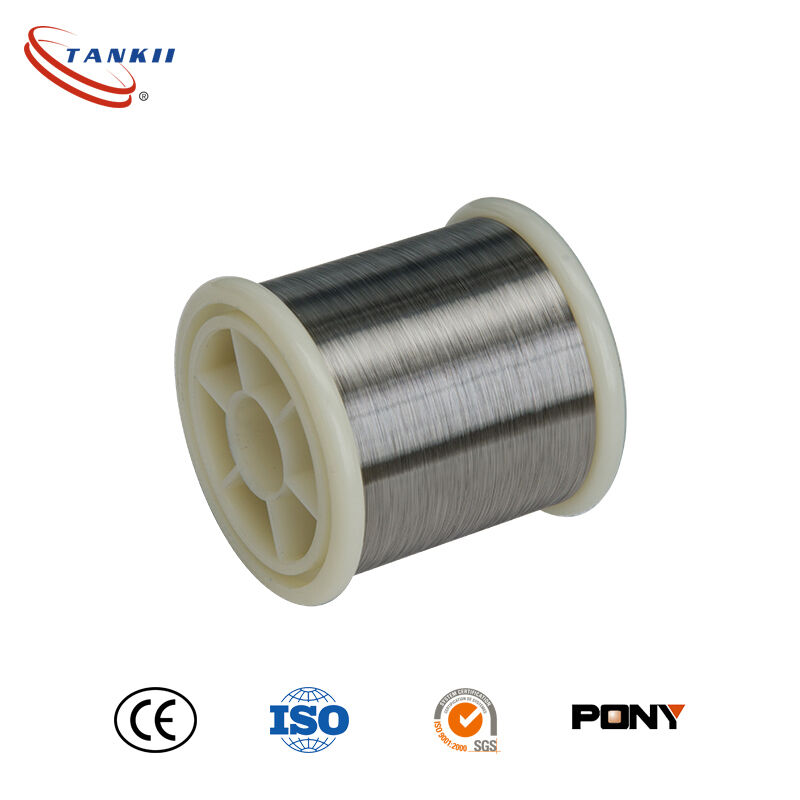

PTC Alloy resistance wire has medium resistivity and high positive temerature coefficient of esistance .
It has widely used in various heaters. It can automatically control temperature and sdjust power by keeping constant current and limiting current.
Chemical composition:
| Name | Code | Main Composition | |||||
| Fe | S | Ni | C | P | Standard | ||
| Temperature Sensitive Resistance alloy wire | PTC | Bal. | ≤0.01 | 77~82 | ≤ 0.05 | ≤0.01 | JB/T12515-2015 |
Specifications and tolerances
| Diameter | 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 |
| Tolerance | ± 0.003 | ± 0.005 | ± 0.008 | ||||||||||
Temp.Coeff.Of resistance(20ºC)
| Type | PTC-4500 | PTC-4000 | PTC-3800 | PTC-3400 | PTC-3000 | PTC-2500 |
| 0~150ºCaverage, PPM | 4500 | 4000 | 3800 | 3400 | 3000 | 2500 |
Resistivity (20ºC)(μΩ.m)
| Type | PTC-4500 | PTC-4000 | PTC-3800 | PTC-3400 | PTC-3000 | PTC-2500 |
| at20ºCresistance ±5%μΩ.m | 0.20 | 0.38 | 0.40 | 0.43 | 0.52 | 0.6 |
The table for resistance
| Product | ±0.5%Ω/m | Dia.(mm)and cross-sectional area (mm²) | ||||||||||||
| 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 | ||
| 0.00196 | 0.00785 | 0.00176 | 0.0201 | 0.0227 | 0.0255 | 0.0284 | 0.0314 | 0.0346 | 0.0380 | 0.0415 | 0.0452 | 0.0491 | ||
| PTC-4500 | 96.93 | 24.20 | 10.79 | 9.45 | 8.37 | 7.45 | 6.69 | 6.05 | 5.49 | 5.00 | 4.58 | 4.20 | 3.87 | |
| PTC-4000 | 127.55 | 31.84 | 14.20 | 12.43 | 11.014 | 9.80 | 8.80 | 7.69 | 7.22 | 6.58 | 6.02 | 5.53 | 5.09 | |
| PTC-3800 | 137.75 | 34.39 | 15.34 | 13.43 | 11.89 | 10.59 | 9.51 | 8.60 | 7.80 | 7.11 | 6.51 | 5.97 | 5.50 | |
| PTC-3500 | 183.67 | 45.85 | 20.45 | 17.91 | 15.86 | 14.12 | 12.68 | 11.46 | 10.40 | 9.47 | 8.67 | 7.96 | 7.33 | |
| PTC-3000 | 204.08 | 50.95 | 22.72 | 19.90 | 17.62 | 15.68 | 14.08 | 12.73 | 11.56 | 10.52 | 9.63 | 8.84 | 8.14 | |
| PTC-2500 | 219.38 | 54.77 | 24.43 | 21.39 | 18.94 | 16.86 | 15.14 | 13.69 | 12.42 | 11.31 | 10.36 | 9.51 | 8.75 | |
The weight per spool
| specification (mm) | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 | |
| Weight per spool | Standard weight | 20 | 30 | 100 | 300 |
| Lesser weight | 10 | 20 | 50 | 100 | |
Elongation(%)
| Standard | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 |
| Alloy wire (soft)elongation | 10% | 12% | 16% | 20% |
