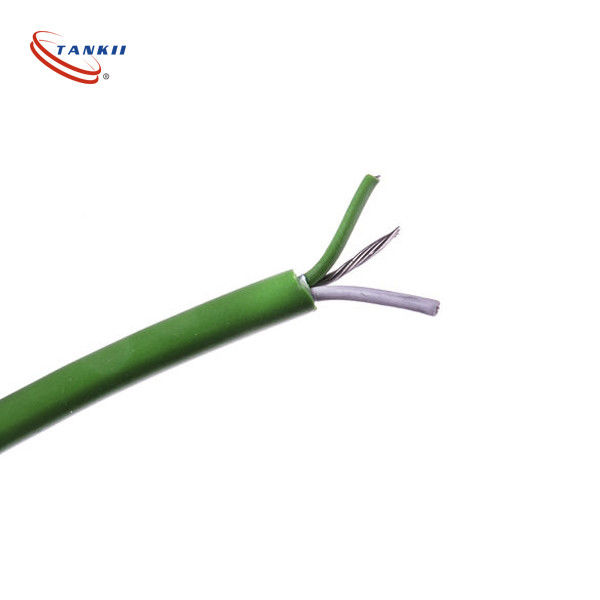

1 जोड़ी 2 जोड़ी 3 जोड़ी के-टाइप एक्सटेंशन केबल सफेद और हरा आईईसी मानक क्लास 1 थर्मल पावर प्लांट के लिए प्रयुक्त

1 जोड़ी 2 जोड़ी 3 जोड़ी के-टाइप एक्सटेंशन केबल सफेद और हरा IEC मानक क्लास 1 थर्मल पावर प्लांट के लिए प्रयुक्त

उत्पाद विवरण:

थर्मोकपल एक्सटेंशन वायर (क्षतिपूर्ति तार) का मुख्य अनुप्रयोग
एक वाक्य में: थर्मोकपल के ठंडे सिरे को उच्च-तापमान उपकरण से एक ऐसे स्थान पर ले जाएं जहां तापमान स्थिर हो और तापमान मापने वाले उपकरणों के लिए उपयुक्त हो, जिससे सटीक तापमान माप और कोई अतिरिक्त तापमान अंतर त्रुटि सुनिश्चित हो सके।
1, मुख्य कार्य
तापमान माप सिग्नल का विस्तार करें और ठंडे जंक्शन थर्मोकपल के कार्यशील सिरे को उच्च-तापमान स्थल पर स्थानांतरित करें। ठंडे जंक्शन को उच्च तापमान/बड़े तापमान उतार-चढ़ाव वाले स्थान पर नहीं रखा जाना चाहिए; नियंत्रण कक्ष और उपकरण कैबिनेट में एक स्थिर तापमान क्षेत्र में ठंडे सिरे को लंबी दूरी तक खींचने के लिए एक्सटेंशन तारों का उपयोग करें।
थर्मोइलेक्ट्रिक क्षमता की क्षतिपूर्ति करें, तापमान माप त्रुटियों को समाप्त करें, तार सामग्री को संबंधित थर्मोकपल की थर्मोइलेक्ट्रिक विशेषताओं से मेल खाने के लिए विस्तारित करें। एक निश्चित तापमान सीमा के भीतर, यह अतिरिक्त परजीवी क्षमता उत्पन्न किए बिना थर्मोकपल को प्रभावी ढंग से विस्तारित कर सकता है, जिससे सटीक तापमान रीडिंग सुनिश्चित होती है।
लागत बचाने वाले थर्मोकपल (प्लैटिनम रोडियम, निकल क्रोमियम सिलिकॉन, आदि) के लिए विशेष कीमती धातुएं बहुत महंगी हैं। सामने के छोर पर छोटे थर्मोकपल तार का उपयोग किया जाता है, और पीछे लंबी दूरी के लिए सस्ते एक्सटेंशन तारों का उपयोग किया जाता है, जिससे काफी बचत होती है।
एंटी-इंटरफेरेंस, वायरिंग में आसान विशेष क्षतिपूर्ति तार इन्सुलेशन और शील्डिंग के साथ, वर्कशॉप ब्रिज और पाइपलाइन बिछाने के लिए उपयुक्त, एंटी-इलेक्ट्रोमैग्नेटिक इंटरफेरेंस, स्थिर सिग्नल ट्रांसमिशन।
उपकरण वायरिंग को मानकीकृत तरीके से ऑन-साइट उच्च-तापमान जांच को तापमान नियंत्रण मीटर, रिकॉर्डर और पीएलसी तापमान मॉड्यूल तक ले जाने के लिए अनुकूलित करें, जिसमें एकीकृत और व्यवस्थित वायरिंग हो।

यहां इसकी मुख्य विशेषताएं और चयन संबंधी विचार दिए गए हैं:

मुख्य विशेषताएं और अनुप्रयोग:

1. सिग्नल ट्रांसमिशन: माप बिंदु पर थर्मोकपल द्वारा उत्पन्न मिलीवोल्ट-स्तरीय थर्मोइलेक्ट्रिक क्षमता सिग्नल को सटीक रूप से प्रसारित करता है।

2. विस्तार और क्षतिपूर्ति: लंबी दूरी की बिछाने के लिए महंगी के-टाइप थर्मोकपल तारों (धनात्मक इलेक्ट्रोड: निकल-क्रोमियम, ऋणात्मक इलेक्ट्रोड: निकल-सिलिकॉन) को प्रतिस्थापित करता है, और थर्मोकपल के "कोल्ड जंक्शन" (संदर्भ जंक्शन) को उच्च-तापमान क्षेत्र से तापमान-स्थिर नियंत्रण कक्ष तक विस्तारित करता है, जिससे उपकरणों में सटीक कोल्ड जंक्शन क्षतिपूर्ति सक्षम होती है।

3. लागत-प्रभावशीलता: थर्मोकपल की थर्मोइलेक्ट्रिक विशेषताओं से मेल खाने वाले सस्ते मिश्र धातु के तारों का उपयोग करता है, जिससे वायरिंग लागत में काफी कमी आती है।

एक्सटेंशन केबल बनाम क्षतिपूर्ति तार:

एक्सटेंशन केबल: कंडक्टर मिश्र धातु संबंधित थर्मोकपल (जैसे, KX) के समान ही है, जो एक विस्तृत तापमान सीमा (जैसे, -40°C से 200°C) पर उच्च सटीकता बनाए रखता है, लेकिन उच्च लागत पर।

क्षतिपूर्ति तार: कंडक्टर मिश्र धातु थर्मोकपल से भिन्न होता है लेकिन इसमें मेल खाने वाले थर्मोइलेक्ट्रिक गुण होते हैं (जैसे, KCA/KCB), जो केवल एक सीमित तापमान सीमा (जैसे, 0-100°C) के भीतर सटीकता की गारंटी देता है, और कम लागत पर।

सामान्य शब्दावली: व्यावहारिक अनुप्रयोगों में, "एक्सटेंशन केबल" का उपयोग अक्सर दोनों के लिए एक सामान्य शब्द के रूप में किया जाता है।

अधिकांश औद्योगिक अनुप्रयोगों के लिए, क्षतिपूर्ति तार पर्याप्त होते हैं।

कंडक्टर सामग्री:

थर्मोकपल केबल विभिन्न प्रकारों में आते हैं, जिन्हें मुख्य रूप से विभिन्न पर्यावरणीय परिस्थितियों और अनुप्रयोगों के अनुरूप उनके इन्सुलेशन सामग्री और निर्माण द्वारा प्रतिष्ठित किया जाता है।

यहां मुख्य प्रकार दिए गए हैं:

1. पीवीसी इंसुलेटेड: मध्यम तापमान सीमा के साथ सामान्य-उद्देश्य अनुप्रयोगों के लिए उपयुक्त।
2. फाइबरग्लास इंसुलेटेड: उच्च तापमान अनुप्रयोगों के लिए उपयोग किया जाता है, बेहतर गर्मी प्रतिरोध प्रदान करता है।
3. पीटीएफई इंसुलेटेड: कम से मध्यम तापमान में रासायनिक प्रतिरोध और लचीलेपन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श।
4. सिलिकॉन इंसुलेटेड: अच्छा लचीलापन और गर्मी प्रतिरोध प्रदान करता है, अक्सर उच्च तापमान वाले वातावरण में उपयोग किया जाता है।
5. मिनरल इंसुलेटेड (एमआई): मैग्नीशियम ऑक्साइड इन्सुलेशन के साथ एक धातु शीथ की सुविधा देता है, जो उच्च तापमान, कठोर वातावरण और जहां यांत्रिक सुरक्षा की आवश्यकता होती है, के लिए उपयुक्त है।

प्रत्येक प्रकार को विशिष्ट परिचालन आवश्यकताओं के आधार पर चुना जाता है, जैसे कि तापमान सीमा, रासायनिक जोखिम और यांत्रिक स्थायित्व।

तकनीकी पैरामीटर:

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: इस थर्मोकपल केबल का ब्रांड नाम क्या है?

ए: इस थर्मोकपल केबल का ब्रांड नाम Tankii है।

प्रश्न: इस थर्मोकपल केबल के लिए कौन से विभिन्न मॉडल नंबर उपलब्ध हैं?

ए: इस थर्मोकपल केबल के लिए उपलब्ध विभिन्न मॉडल नंबर KX/KC, JX, EX, TX, NX, SC हैं।

प्रश्न: यह थर्मोकपल केबल कहां निर्मित होता है?

ए: यह थर्मोकपल केबल चीन में निर्मित होता है।

प्रश्न: इस थर्मोकपल केबल द्वारा समर्थित तापमान सीमाएं क्या हैं?

ए: इस थर्मोकपल केबल द्वारा समर्थित तापमान सीमाएं मॉडल नंबर के आधार पर भिन्न होती हैं। अधिक जानकारी के लिए कृपया उत्पाद विनिर्देशों का संदर्भ लें।

प्रश्न: क्या यह थर्मोकपल केबल कठोर औद्योगिक वातावरण में उपयोग के लिए उपयुक्त है?

ए: हाँ, यह थर्मोकपल केबल कठोर औद्योगिक वातावरण में टिकाऊ और विश्वसनीय होने के लिए डिज़ाइन किया गया है।
