उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tankii
प्रमाणन: ISO9001
मॉडल संख्या: प्रकार K
दस्तावेज: Tankii Alloy Catalog.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 10 किग्रा
मूल्य: 40-60USD/Kg
पैकेजिंग विवरण: मामला
प्रसव के समय: 10-15 दिनों के
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5000kg/महीना
डीआइए: |
0.05~12मिमी |
सतह: |
उज्ज्वल/ऑक्सीकृत थर्मोकपल तार |
श्रेणी: |
मैं/द्वितीय/तृतीय |
तन्यता ताकत: |
≥390 |
वस्तु: |
व्यास 0.2 मिमी प्रकार K थर्मोकपल वायर |
तार का आकार: |
गोल / सपाट |
डीआइए: |
0.05~12मिमी |
सतह: |
उज्ज्वल/ऑक्सीकृत थर्मोकपल तार |
श्रेणी: |
मैं/द्वितीय/तृतीय |
तन्यता ताकत: |
≥390 |
वस्तु: |
व्यास 0.2 मिमी प्रकार K थर्मोकपल वायर |
तार का आकार: |
गोल / सपाट |

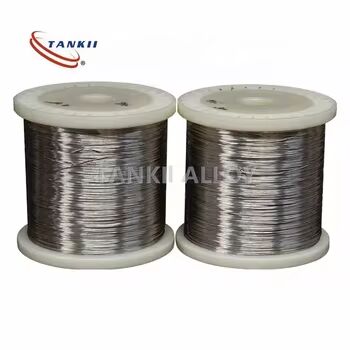

व्यास 0.2 मिमी प्रकार K थर्मोकपल तार T C तार KP KN (प्रकार K / N)
थर्मोकपल तार से तापमान इलेक्ट्रॉनिक रूप से मापा जा सकता है।
एक विशिष्ट थर्मोकपल निर्माण में भिन्न धातुओं की एक जोड़ी होती है जो सेंसर बिंदु पर विद्युत रूप से एक साथ जुड़ी होती है और दूसरे छोर पर एक वोल्टेज मापने वाले उपकरण से जुड़ी होती है.
जब एक जंक्शन दूसरे से ज्यादा गर्म होता है,एक थर्मल "इलेक्ट्रोमोटिव" बल (मिलिवोल्ट में) उत्पन्न होता है जो गर्म और ठंडे जंक्शन के बीच तापमान में अंतर के लगभग आनुपातिक होता है.
NiCr-Ni (Type K) थर्मोकपल तार सभी बेसमेटल थर्मोकपल में सबसे व्यापक उपयोग पाता है, 500 °C से अधिक तापमान पर।
टाइप के थर्मोकपल तार में ऑक्सीकरण के लिए अन्य बेस धातु थर्मोकपल्स की तुलना में मजबूत प्रतिरोध होता है। इसमें प्लैटिनम 67 के खिलाफ उच्च ईएमएफ होता है, उत्कृष्ट तापमान सटीकता, संवेदनशीलता और स्थिरता,कम लागत के साथयह ऑक्सीकरण या निष्क्रिय वातावरण के लिए अनुशंसित है, लेकिन निम्नलिखित मामलों में सीधे उपयोग नहीं किया जा सकता हैः
(1) वैकल्पिक रूप से ऑक्सीकरण और कम करने वाला वातावरण।
(2) सल्फर गैसों वाला वातावरण।
(3) लंबे समय तक वैक्यूम में रहना।
(4) कम ऑक्सीकरण वातावरण जैसे हाइड्रोजन और कार्बन मोनोऑक्साइड वातावरण।
विस्तृत पैरामीटर
|
थर्मोकप्ल तार के लिए रासायनिक संरचना
|
|||||
चालक का नाम |
ध्रुवीयता |
कोड |
नाममात्र रासायनिक संरचना /% |
||
नि |
सीआर |
हाँ |
|||
नी-सीआर |
सकारात्मक |
पीपी |
90 |
10 |
-- |
नि- सि |
नकारात्मक |
KN |
97 |
-- |
3 |
|
कार्य तापमान
थर्मोकप्ल तार का |
||
| व्यास/मिमी | लंबे समय तक काम करने का तापमान /oC |
लघु अवधि कार्य तापमान /oC |
0.3 |
700 |
800 |
0.5 |
800 |
900 |
0.8,1.0 |
900 |
1000 |
1.2,1.6 |
1000 |
1100 |
2.0,2.5 |
1100 |
1200 |
3.2 |
1200 |
1300 |
थर्मोकपल तार का अनुप्रयोग:
1हीटिंग - ओवन के लिए गैस बर्नर
2. शीतलन - फ्रीजर
3इंजन सुरक्षा - तापमान और सतह तापमान
4उच्च तापमान नियंत्रण - लौह कास्टिंग
