उत्पाद विवरण
उत्पत्ति के प्लेस: चीनी
ब्रांड नाम: Tankii
प्रमाणन: ISO9001
मॉडल संख्या: क
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: व्यास के अनुसार 5~10 किलोग्राम
मूल्य: USD24~60/kg
पैकेजिंग विवरण: रोल और कार्टन पैकेज पर। आदेश मात्रा और ग्राहक की आवश्यकता के रूप में।
प्रसव के समय: 5-7 दिन
भुगतान शर्तें: टी/टी, पेपैल, वेस्टर्न यूनियन, मनीग्राम,
आपूर्ति की क्षमता: 2000 टन प्रति वर्ष
पद: |

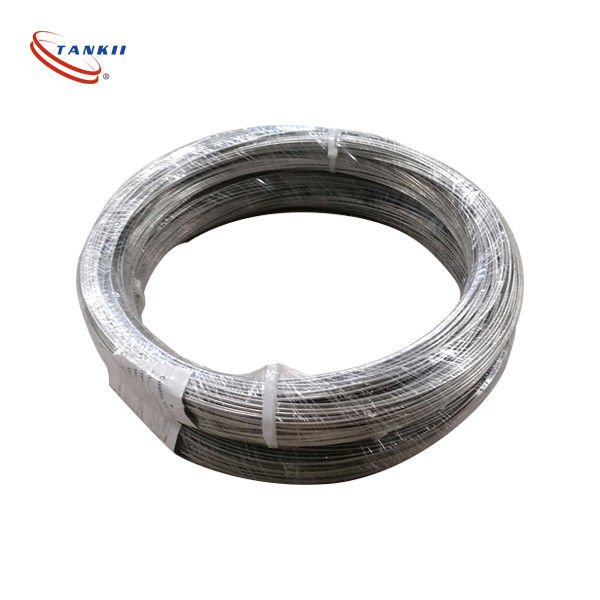

क्रोमल एल्यूमेल के प्रकार थर्मोकपल वायर IEC60584 क्लास 1 मोटी तार 2.5 मिमी 3.2 मिमी 5.5 मिमी 1200 डि |
सामग्री: |
क्रोमेल- एलुमेल |
सतह: |
उज्ज्वल या ऑक्सीकरण अनुरोध के अनुसार |
व्यास: |
0.05 मिमी-12 मिमी का उत्पादन किया जा सकता है |
कक्षा: |
1 |
एमओक्यू: |
व्यास के अनुसार 5~10 किलोग्राम |
भुगतान: |
टीटी, पेपाल, वेस्टर्न यूनियन, |
लीड टाइम: |
5 ~ 20 दिन |
पद: |
क्रोमल एल्यूमेल के प्रकार थर्मोकपल वायर IEC60584 क्लास 1 मोटी तार 2.5 मिमी 3.2 मिमी 5.5 मिमी 1200 डि |
सामग्री: |
क्रोमेल- एलुमेल |
सतह: |
उज्ज्वल या ऑक्सीकरण अनुरोध के अनुसार |
व्यास: |
0.05 मिमी-12 मिमी का उत्पादन किया जा सकता है |
कक्षा: |
1 |
एमओक्यू: |
व्यास के अनुसार 5~10 किलोग्राम |
भुगतान: |
टीटी, पेपाल, वेस्टर्न यूनियन, |
लीड टाइम: |
5 ~ 20 दिन |
थर्मोकपल जोड़ी बनाने वाले दो तार विभिन्न मिश्र धातुओं और धातुओं से बने होते हैं और अंतर्राष्ट्रीय और राष्ट्रीय दोनों निकायों द्वारा मानकीकृत किए गए हैं।
के-प्रकार के थर्मोकॉपल तार(निकल क्रोमियम निकल एल्यूमीनियम मिश्र धातु से बना) उद्योग और वैज्ञानिक अनुसंधान में सबसे अधिक इस्तेमाल किया तापमान सेंसर में से एक है,और इसके फायदे मुख्यतः निम्नलिखित पहलुओं में परिलक्षित होते हैं:
1. व्यापक तापमान सीमा
लागू तापमानः
मानक सीमा:- 200°C से +1250°C (1370°C तक अल्पावधि ऊंचाई माप) ।
अधिकांश औद्योगिक परिदृश्यों को कवर करते हुए, इसका उपयोग निम्न तापमान प्रशीतन से उच्च तापमान पिघलने तक किया जा सकता है।
तुलनात्मक लाभ:
उच्च तापमान आवश्यकताओं के लिए उपयुक्त जे-प्रकार (-40 °C~750 °C) और टी-प्रकार (-200 °C~350 °C) से अधिक बहुमुखी;
कीमती धातु के थर्मोकपल्स (जैसे आर/एस प्रकार, 1600 डिग्री सेल्सियस तक) की तुलना में, इसकी लागत कम और लागत-प्रभावीता अधिक है।
2उच्च लागत प्रभावीता
कम सामग्री लागत:
सस्ते निकेल आधारित मिश्र धातुओं से बना (सकारात्मक इलेक्ट्रोडः निकेल क्रोमियम; नकारात्मक इलेक्ट्रोडः निकेल एल्यूमीनियम),लागत बहुमूल्य धातु थर्मोकपल्स जैसे प्लैटिनम रोडियम की तुलना में काफी कम है.
कम रखरखाव लागत:
मजबूत स्थायित्व, ऑक्सीडेटिव वातावरण में लंबे जीवनकाल और प्रतिस्थापन की आवृत्ति कम।
के प्रकार के थर्मोकपल तार दो अलग धातु मिश्र धातुओं से बना एक आम प्रकार का थर्मोकपल तार हैःनिकल/सिलिकॉन मिश्र धातु (आमतौर पर KN या KNX के रूप में संदर्भित) और निकल/क्रोमियम मिश्र धातु (आमतौर पर KP या KPX के रूप में संदर्भित).
इन दोनों मिश्र धातुओं में विभिन्न तापमानों पर भिन्न थर्मोइलेक्ट्रिक गुण होते हैं, जो तापमान माप के लिए एक थर्मोइलेक्ट्रिक संभावित अंतर उत्पन्न कर सकते हैं।के प्रकार के थर्मोकपल तारों का कार्य तापमान सीमा आमतौर पर 0 °C और 1200 °C के बीच है, और यह कई औद्योगिक और प्रयोगशाला अनुप्रयोगों में आम तौर पर उपयोग किए जाने वाले तापमान सेंसरों में से एक है।
इनकी अच्छी रैखिक विशेषताएं और अपेक्षाकृत उच्च सटीकता है, और उच्च तापमान पर उनकी स्थिरता अपेक्षाकृत अच्छी है, इसलिए इनका उपयोग कुछ उच्च तापमान वाले वातावरण में व्यापक रूप से किया जाता है।
के-प्रकार के थर्मोकपल तारों के कनेक्टरों में अक्सर मानक के-प्रकार के प्लग का उपयोग किया जाता है, जिससे उन्हें विभिन्न तापमान मापने वाले उपकरणों, नियंत्रण प्रणालियों, रिकॉर्डर आदि से जोड़ा जा सकता है।तापमान माप और डेटा अधिग्रहण को सुविधाजनक बनानाके-प्रकार के थर्मोकपल तारों की विश्वसनीयता और प्रयोज्यता के कारण, उनका व्यापक रूप से धातु विज्ञान, पेट्रोकेमिकल, ऊर्जा उत्पादन और खाद्य प्रसंस्करण जैसे विभिन्न उद्योगों में उपयोग किया जाता है।
क्या एक थर्मोकपल दूसरे से अलग है अपने दो तारों में धातुओं हैः सकारात्मक पैर और नकारात्मक पैर. क्योंकि प्रत्येक थर्मोकपल प्रकार एक अलग युग्मन हैवे तापमान सीमाओं में भिन्न होते हैं, प्रक्रिया की स्थितियां (निष्क्रिय, ऑक्सीकरण, कम करने वाले वातावरण, भारी कंपन) आदि।
|
चालक का नाम |
थर्मोकपल प्रकार |
ग्रेड |
तापमान सीमा °C |
अनुमेय सहिष्णुता /°C |
| PtRh30-PtRh6 | बी | Ⅱ | 600~1700 | ±0.25% t |
| Ⅲ | 600 से 800 | ±4 | ||
| 800~1700 | ±0.5%t | |||
| PtRh13-Pt | आर | Ⅰ | 0~1100 | ± 1 |
| 1100~1600 | ±[1+(t-1100) ×0.3%] | |||
| Ⅱ | 0~600 | ± 15 | ||
| 600~1600 | ±0.25% t | |||
| PtRh10-Pt | एस |
Ⅰ |
0~1100 | ± 1 |
| 1100~1600 | ±[1+(t-1100) ×0.3%] | |||
|
Ⅱ |
0~600 | ± 15 | ||
| 600~1600 | ±0.25% t | |||
| NiCr-Ni | क | Ⅰ | -40~1100 | ±1.5°C या ±0.4%t |
| Ⅱ | -40~1300 | ±2.5°C या ±0.75%t | ||
| Ⅲ | -200~40 | ±2.5°C या ±1.5%t | ||
| NiCrSi-NiSi | एन | Ⅰ | -40~1100 | ±1.5°C या ±0.4%t |
| Ⅱ | -40~1300 | ±2.5°C या ±0.75%t | ||
| Ⅲ | -200~40 | ±2.5°C या ±1.5%t | ||
| NiCr-CuNi (कॉन्स्टेंटन) | ई | Ⅰ | -40~1100 | ±1.5°C या ±0.4%t |
| Ⅱ | -40~1300 | ±2.5°C या ±0.75%t | ||
| Ⅲ | -200~40 | ±2.5°C या ±1.5%t | ||
| Fe-CuNi (Constantan) | J | Ⅰ | -40~750 | ±1.5°C या ±0.4%t |
| Ⅱ | -40~750 | ±2.5°C या ±0.75%t | ||
| कु-कुनी (कॉन्स्टेंटन) | टी | Ⅰ | -40~350 | ±0.5°C या ±0.4%t |
| Ⅱ | -40~350 | ±1.0°C या ±0.75%t | ||
| Ⅲ | -200~40 | ±1.0°C या ±1.5%t |
