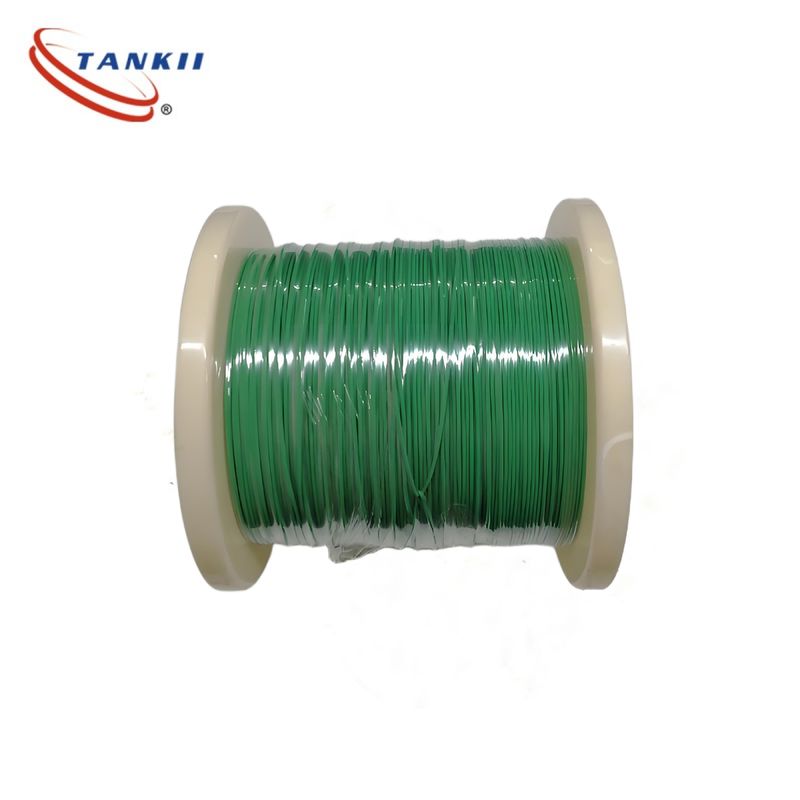

आईईसी मानक रंग कोडिंग ग्रीन एंड व्हाइट के प्रकार थर्मोकप्ल केबल के साथ एफईपी इन्सुलेशन 0.5 मिमी एकल कंडक्टर

आईईसी मानक रंग कोडिंग ग्रीन एंड व्हाइट के प्रकार थर्मोकप्ल केबल के साथ एफईपी इन्सुलेशन 0.5 मिमी एकल कंडक्टर

1. मेल केबल को थर्मोकपल प्रकार (ASTM E230 मानक)

4केबल निर्माण एवं स्थापना

• गज (एडब्ल्यूजी):
  • छोटे गेज (24-26AWG) छोटे रन (<10m, उदाहरण के लिए, प्रयोगशाला उपकरणों) के लिए।
  • वोल्टेज गिरावट को कम करने के लिए लंबी दूरी (> 50 मीटर) के लिए बड़ा गेज (18-20AWG) (जैसे, बिजली संयंत्र) ।
• जैकेट रंग कोड:
  • तेजी से पहचान के लिए ANSI/ISA मानकों का पालन करें (जैसे, K-type = red ((+) / white ((-), J-type = black ((+) / white ((-)) ।
• समाप्ति:
  • मोल्डेड कनेक्टर (जैसे, स्वचालन के लिए M12) बनाम स्ट्रिप किए गए छोर (कस्टम असेंबली के लिए) पूर्व-समाप्त केबल 60% तक स्थापना त्रुटियों को कम करते हैं (फील्ड रिपोर्ट, 2024)

5अनुप्रयोग-विशिष्ट विचार

के-टाइप (निकल क्रोमियम निकेल एल्यूमीनियम) केबल (KX)
मुख्य विशेषताएंः ± 2.2 °C त्रुटि (1000 °C), ऑक्सीकरण प्रतिरोध, उच्च लागत प्रभावशीलता
विशिष्ट परिदृश्य:
▶ औद्योगिक भट्ठी/बयलर (800-1200 डिग्री सेल्सियस): सीमेंट संयंत्र का घूर्णी भट्ठी (धूल और उच्च तापमान के प्रतिरोधी)
▶ ऑटोमोबाइल इंजन परीक्षणः सिलेंडर शरीर के तापमान की निगरानी (व्यापक तापमान सीमा -40 °C से 1000 °C)
▶ त्रुटि का मामला: एक बिजली संयंत्र ने गलती से बीएक्स केबल (बी-प्रकार के मुआवजा तार) का इस्तेमाल किया, जिसके परिणामस्वरूप भट्ठी के तापमान में 15 डिग्री सेल्सियस की झूठी वृद्धि हुई और दहन दक्षता में कमी आई

रंग कोडिंगः

अनुप्रयोग:

1. औद्योगिक निर्माण:
   • धातुकर्म: इस्पात, लोहा और अन्य धातु निर्माण प्रक्रियाओं में, ऊष्मायुग्म केबलों का उपयोग भट्टियों जैसे उच्च भट्टियों, विद्युत भट्टियों और कन्वर्टर्स में उच्च तापमान की निगरानी के लिए किया जाता है।यह पिघलने की प्रक्रिया को नियंत्रित करने और धातु उत्पादों की गुणवत्ता सुनिश्चित करने में मदद करता है.
   • रासायनिक उद्योग: रासायनिक प्रतिक्रियाएं अक्सर विशिष्ट तापमान स्थितियों में होती हैं। थर्मोकपल केबलों का उपयोग रिएक्टरों, आसवन स्तंभों में तापमान मापने के लिए किया जाता है,और अन्य उपकरण रासायनिक प्रतिक्रियाओं की सामान्य प्रगति और उत्पादन प्रक्रिया की सुरक्षा सुनिश्चित करने के लिए.
   • मिट्टी के बरतन और कांच का निर्माणमिट्टी के बरतन और कांच के उत्पादन के लिए उच्च तापमान पर भूनने और पिघलने की प्रक्रियाओं की आवश्यकता होती है।थर्मोकपल केबलों का उपयोग भट्टियों और भट्टियों में तापमान की निगरानी करने के लिए किया जाता है ताकि जलने के तापमान को नियंत्रित किया जा सके और उत्पादों की गुणवत्ता सुनिश्चित की जा सके.
   • विद्युत उत्पादन: बिजली संयंत्रों में, बॉयलरों, भाप टरबाइनों के तापमान को मापने के लिए थर्मोकपल केबल का उपयोग किया जाता है,और अन्य उपकरण उपकरण की परिचालन स्थिति की निगरानी और बिजली उत्पादन प्रणाली के सुरक्षित और कुशल संचालन सुनिश्चित करने के लिए.
2. ऑटोमोबाइल उद्योग: थर्मोकपल केबलों का उपयोग मोटर वाहन उद्योग में इंजन की निकास गैसों, उत्प्रेरक कन्वर्टर्स और अन्य घटकों के तापमान को मापने के लिए किया जाता है।यह इंजन और उत्सर्जन नियंत्रण प्रणाली के प्रदर्शन की निगरानी करने में मदद करता है, और नए ऑटोमोबाइल इंजनों के परीक्षण और विकास में भी उपयोग किया जाता है।
3. एयरोस्पेस उद्योग: एयरोस्पेस क्षेत्र में, थर्मोकपल केबलों का उपयोग विमान इंजन, रॉकेट इंजन और अन्य उच्च तापमान वाले घटकों के तापमान को मापने के लिए किया जाता है।यह उड़ान के दौरान एयरोस्पेस वाहनों की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए महत्वपूर्ण है।.
4. खाद्य उद्योग: खाद्य प्रसंस्करण उद्योग में, ओवन, नसबंदी उपकरण,और अन्य प्रसंस्करण उपकरण खाद्य प्रसंस्करण की सुरक्षा और गुणवत्ता सुनिश्चित करने के लिए.
5. प्रयोगशाला एवं वैज्ञानिक अनुसंधान: विभिन्न प्रयोगों और अनुसंधान परियोजनाओं में तापमान माप के लिए प्रयोगशालाओं और वैज्ञानिक अनुसंधान संस्थानों में थर्मोकपल केबल का व्यापक रूप से उपयोग किया जाता है। उदाहरण के लिए, सामग्री अनुसंधान में,रासायनिक प्रयोग, और जैविक अनुसंधान में, थर्मोकपल केबलों का उपयोग नमूनों और प्रतिक्रिया प्रणालियों के तापमान को मापने के लिए किया जाता है।
6. एचवीएसी प्रणाली: हीटिंग, वेंटिलेशन और एयर कंडीशनिंग सिस्टम में, थर्मोकपल केबलों का उपयोग हवा, पानी के तापमान को मापने के लिए किया जाता है,और अन्य मीडिया प्रणाली के संचालन को नियंत्रित करने और इनडोर वातावरण के आराम सुनिश्चित करने के लिए.

केबल विशिष्ट अनुप्रयोग आवश्यकताओं के अनुरूप, ग्राउंड, अनग्राउंड और एक्सपोजर जंक्शन सहित विभिन्न कॉन्फ़िगरेशन में भी उपलब्ध हैं।ग्राउंड जंक्शन तेजी से प्रतिक्रिया समय प्रदान करते हैं लेकिन विद्युत शोर के प्रति अधिक संवेदनशील होते हैं, जबकि गैर-ग्राउंड जंक्शन बेहतर विद्युत अलगाव प्रदान करते हैं लेकिन धीमी प्रतिक्रिया समय। उजागर जंक्शन का उपयोग तब किया जाता है जब सबसे तेज़ प्रतिक्रिया समय की आवश्यकता होती है, लेकिन वे क्षति के लिए अधिक संवेदनशील होते हैं।

कुल मिलाकर, के प्रकार के थर्मोकपल केबल तापमान माप प्रणाली में एक महत्वपूर्ण घटक हैं, जो विभिन्न अनुप्रयोगों में स्थायित्व, सटीकता और बहुमुखी प्रतिभा प्रदान करते हैं।

अक्सर पूछे जाने वाले प्रश्न:

प्रश्न: इस थर्मोकपल केबल का ब्रांड नाम क्या है?

ए: इस थर्मोकपल केबल का ब्रांड नाम Tankii है।

प्रश्न: इस थर्मोकपल केबल के लिए विभिन्न मॉडल संख्याएँ उपलब्ध हैं?

एः इस थर्मोकपल केबल के लिए उपलब्ध विभिन्न मॉडल नंबर KX/KC, JX, EX, TX, NX, SC हैं

प्रश्न: इस थर्मोकपल केबल का निर्माण कहाँ किया जाता है?

उत्तर: यह थर्मोकपल केबल चीन में निर्मित है।

प्रश्न: इस थर्मोकपल केबल द्वारा समर्थित तापमान सीमाएँ क्या हैं?

एः इस थर्मोकपल केबल द्वारा समर्थित तापमान सीमा मॉडल संख्या के आधार पर भिन्न होती है। अधिक जानकारी के लिए कृपया उत्पाद विनिर्देशों को देखें।

प्रश्न: क्या यह थर्मोकपल केबल कठोर औद्योगिक वातावरण में उपयोग के लिए उपयुक्त है?

उत्तर: हां, इस थर्मोकपल केबल को कठोर औद्योगिक वातावरण में टिकाऊ और विश्वसनीय होने के लिए डिज़ाइन किया गया है।
