उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tankii
प्रमाणन: ISO9001
मॉडल संख्या: एन/के/जे/ई/टी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: व्यास के अनुसार 5~10 किलोग्राम
मूल्य: USD26~60/kg
पैकेजिंग विवरण: रोल और कार्टन पैकेज पर। आदेश मात्रा और ग्राहक की आवश्यकता के रूप में।
प्रसव के समय: 5-7 दिन
भुगतान शर्तें: टी/टी, पेपैल, वेस्टर्न यूनियन, ,
आपूर्ति की क्षमता: 2000 टन प्रति वर्ष
पद: |

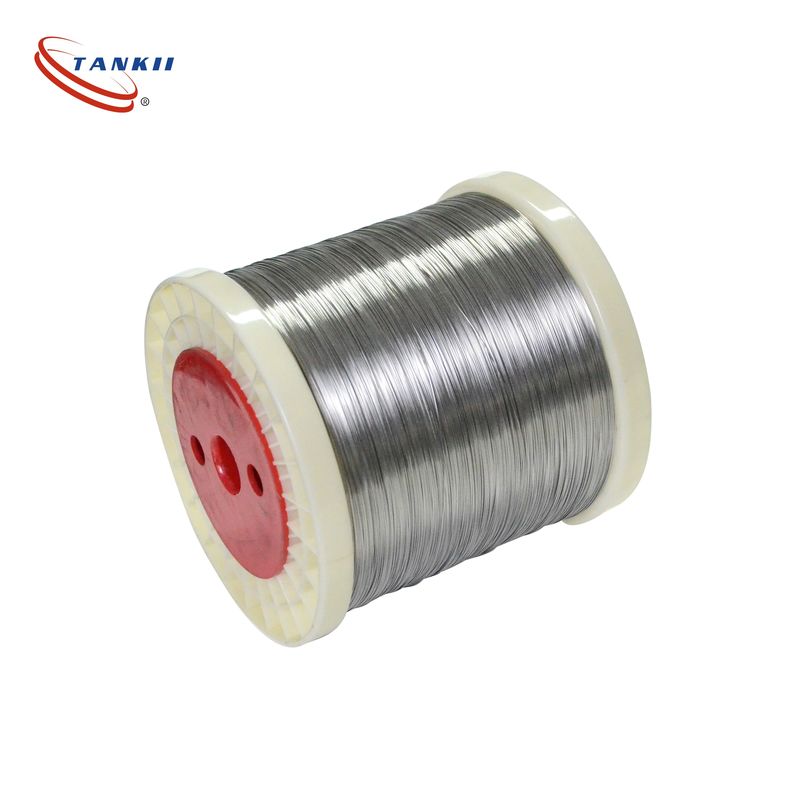

आईईसी 584-1 वर्ग 1 थर्मोकपल तार N 0.16 मिमी ठोस तार / स्ट्रैन्डेड तार 19/0.16 मिमी परमाणु अनुप्रयोगो |
सामग्री: |
के , जे , टी , एन , ई , |
सतह: |
उज्ज्वल या ऑक्सीकरण अनुरोध के अनुसार |
व्यास: |
0.05 मिमी-12 मिमी का उत्पादन किया जा सकता है |
कक्षा: |
1 |
एमओक्यू: |
व्यास के अनुसार 5~10 किलोग्राम |
पद: |
आईईसी 584-1 वर्ग 1 थर्मोकपल तार N 0.16 मिमी ठोस तार / स्ट्रैन्डेड तार 19/0.16 मिमी परमाणु अनुप्रयोगो |
सामग्री: |
के , जे , टी , एन , ई , |
सतह: |
उज्ज्वल या ऑक्सीकरण अनुरोध के अनुसार |
व्यास: |
0.05 मिमी-12 मिमी का उत्पादन किया जा सकता है |
कक्षा: |
1 |
एमओक्यू: |
व्यास के अनुसार 5~10 किलोग्राम |
तापमान माप के लिए एन-प्रकार के थर्मोकपल्स का प्रयोग करते समय, कई आम त्रुटियां हो सकती हैं जो तापमान रीडिंग की सटीकता और विश्वसनीयता को प्रभावित कर सकती हैं।यहाँ एन प्रकार के थर्मोकपल्स के साथ जुड़े कुछ विशिष्ट त्रुटियों रहे हैं:
कोल्ड जंक्शन मुआवजा त्रुटियांःठंडे जंक्शन में तापमान अंतरों को ध्यान में रखने के लिए ठंडे जंक्शन की भरपाई आवश्यक है जहां थर्मोकप्ल के तार माप उपकरण से जुड़े होते हैंठंडे जंक्शन के मुआवजे में त्रुटियों से तापमान के रीडिंग में गलतियां हो सकती हैं।
उच्च तापमान पर अपघटन: एन प्रकार के थर्मोकपल्स उच्च तापमान अनुप्रयोगों के लिए डिज़ाइन किए गए हैं,लेकिन चरम तापमान के लिए लंबे समय तक जोखिम समय के साथ थर्मोकपल तारों के बहाव और गिरावट का कारण बन सकता है, सटीकता को प्रभावित करता है।
दूषितः थर्मोकपल तारों का दूषित होने से माप में त्रुटि हो सकती है।ऑक्सीकरण या थर्मोकपल जंक्शन पर अजनबी सामग्री के निर्माण तारों के थर्मोइलेक्ट्रिक गुणों को प्रभावित कर सकते हैं और गलत तापमान रीडिंग के लिए नेतृत्व कर सकते हैं.
असंगत थर्मोकपल सामग्रीः यदि एन प्रकार के थर्मोकपल तारों के लिए गलत सामग्री का उपयोग किया जाता है या यदि थर्मोकपल तारों के बीच असंगतता है,यह महत्वपूर्ण माप त्रुटियों का कारण बन सकता है.
विद्युत चुम्बकीय हस्तक्षेप (ईएमआई): पास के उपकरणों या विद्युत स्रोतों से आने वाला ईएमआई थर्मोकप्ल सिग्नल में शोर पैदा कर सकता है, जिससे तापमान माप गलत हो जाते हैं।
खराब कैलिब्रेशनः एन-प्रकार के थर्मोकपल या माप उपकरण का गलत कैलिब्रेशन तापमान रीडिंग में व्यवस्थित त्रुटियों का कारण बन सकता है।
यांत्रिक तनावः थर्मोकपल तारों पर अत्यधिक यांत्रिक तनाव विकृति या क्षति का कारण बन सकता है, जो तापमान माप की सटीकता को प्रभावित करता है।
अनुचित स्थापनाः थर्मोकपल के तारों की अनुचित स्थापना, जैसे खराब कनेक्शन, ढीले फिटिंग या गलत प्लेसमेंट, तापमान रीडिंग में त्रुटियों को पेश कर सकते हैं।
एन प्रकार के थर्मोकपल्स का उपयोग करते समय इन त्रुटियों को कम करने के लिए स्थापना, कैलिब्रेशन, रखरखाव और निगरानी के लिए सर्वोत्तम प्रथाओं का पालन करना आवश्यक है।थर्मोकपल तारों का उचित संचालन, जंक्शन पर अच्छे संपर्क सुनिश्चित करना और हस्तक्षेप के स्रोतों को कम करने से तापमान माप की सटीकता और विश्वसनीयता बनाए रखने में मदद मिल सकती है।
एन प्रकार के थर्मोकपल तार एक प्रकार के थर्मोकपल हैजिसमें एक अलग धातुओं की जोड़ी होती है, निक्रोसिल (निकेल-क्रोमियम-सिलिकॉन) और निसिल (निकेल-सिलिकॉन) ।यह मिश्रण उच्च तापमान पर अपनी उच्च स्थिरता और ऑक्सीकरण के लिए अच्छा प्रतिरोध के लिए जाना जाता हैएन प्रकार के थर्मोकपल्स की कुछ मुख्य विशेषताएं निम्नलिखित हैंः
तापमान सीमाः एन-प्रकार के थर्मोकपल्स लगभग -200°C से 1300°C (-328°F से 2372°F) की सीमा के भीतर तापमान को माप सकते हैं।वे विशेष रूप से उच्च तापमान अनुप्रयोगों के लिए उपयुक्त हैं.
सटीकताः एन प्रकार के थर्मोकपल्स विशेष रूप से उच्च तापमान पर अच्छी सटीकता और स्थिरता प्रदान करते हैं। वे आमतौर पर उन उद्योगों में उपयोग किए जाते हैं जहां सटीक तापमान माप महत्वपूर्ण हैं।
अनुप्रयोगः एन-प्रकार के थर्मोकपल्स को एयरोस्पेस, ऑटोमोटिव, धातु प्रसंस्करण और बिजली उत्पादन जैसे उद्योगों में अनुप्रयोग मिलते हैं, जहां उच्च तापमान निगरानी आवश्यक है।
संक्षारण प्रतिरोधः निक्रोसिल/निसिल संयोजन ऑक्सीकरण और संक्षारण के प्रति अच्छा प्रतिरोध प्रदान करता है, चुनौतीपूर्ण वातावरण में एन-प्रकार के थर्मोकपल्स की दीर्घायु और विश्वसनीयता को बढ़ाता है।
प्रतिक्रिया समय: एन-प्रकार के थर्मोकपल्स में अपेक्षाकृत तेज प्रतिक्रिया समय होता है, जिससे गतिशील प्रणालियों में तेज और सटीक तापमान माप की अनुमति मिलती है।
बहुमुखी प्रतिभाः अपनी व्यापक तापमान सीमा और स्थिरता के कारण, एन-प्रकार के थर्मोकपल्स बहुमुखी हैं और विभिन्न औद्योगिक सेटिंग्स में उपयोग किए जा सकते हैं जहां उच्च तापमान मौजूद हैं।
उद्योग मानक: एन प्रकार के थर्मोकपल्स अंतरराष्ट्रीय मानकों जैसे आईईसी 60584 और एएसटीएम ई 230 के अनुरूप हैं, जो थर्मोकपल्स उपकरण के साथ स्थिरता और संगतता सुनिश्चित करते हैं।
कुल मिलाकर, एन-प्रकार के थर्मोकपल तार उच्च तापमान अनुप्रयोगों के लिए एक विश्वसनीय और सटीक विकल्प है जहां स्थिरता, सटीकता और ऑक्सीकरण प्रतिरोध आवश्यक आवश्यकताएं हैं।
थर्मोकपेल तार के लिए सबसे महत्वपूर्ण कारक क्या है?
थर्मोकपल तार का चयन करते समय विचार करने के लिए सबसे महत्वपूर्ण कारक हैसटीकतासटीकता महत्वपूर्ण है क्योंकि विभिन्न उद्योगों में विभिन्न अनुप्रयोगों में तापमान माप और नियंत्रण के लिए मुख्य रूप से थर्मोकपल्स का उपयोग किया जाता है।
यहाँ कुछ कारण हैं कि थर्मोकपल तार चयन के लिए सटीकता सबसे महत्वपूर्ण कारक क्यों हैः
तापमान माप में परिशुद्धताः सटीक तापमान रीडिंग प्रदान करने के लिए थर्मोकपल्स पर भरोसा किया जाता है।थर्मोकपल तार की सटीकता सीधे प्रणाली में तापमान माप की सटीकता को प्रभावित करती है.
प्रक्रिया नियंत्रण: औद्योगिक वातावरण में, प्रक्रिया नियंत्रण और उत्पाद की गुणवत्ता सुनिश्चित करने के लिए सटीक तापमान माप आवश्यक हैं।तापमान में किसी भी गलतियों के कारण अप्रभावी प्रक्रियाएं या दोषपूर्ण उत्पाद हो सकते हैं.
सुरक्षाः उन अनुप्रयोगों में जहां तापमान सुरक्षा में महत्वपूर्ण भूमिका निभाता है, जैसे कि रासायनिक प्रसंस्करण या एचवीएसी सिस्टम में,दुर्घटनाओं या उपकरण की खराबी से बचने के लिए सटीक तापमान माप महत्वपूर्ण है.
विश्वसनीयताः सटीक थर्मोकपल तार विश्वसनीय तापमान डेटा प्रदान करते हैं, जिससे तापमान नियंत्रण पर निर्भर प्रणालियों का लगातार प्रदर्शन और संचालन होता है।
कैलिब्रेशनः सटीक थर्मोकपल्स को कैलिब्रेट करना और बनाए रखना आसान होता है, जिससे यह सुनिश्चित होता है कि वे समय के साथ सटीक तापमान रीडिंग प्रदान करते रहें।
जबकि अन्य कारक जैसे तापमान सीमा, रासायनिक संगतता, स्थायित्व और लागत भी थर्मोकपल तार चुनते समय महत्वपूर्ण विचार हैं,सटीकता को प्राथमिकता दी जाती है क्योंकि यह विभिन्न अनुप्रयोगों में तापमान माप की गुणवत्ता और विश्वसनीयता को सीधे प्रभावित करती है.
|
चालक का नाम |
थर्मोकपल प्रकार |
ग्रेड |
तापमान सीमा °C |
अनुमेय सहिष्णुता /°C |
| PtRh30-PtRh6 | बी | Ⅱ | 600~1700 | ±0.25% t |
| Ⅲ | 600 से 800 | ±4 | ||
| 800~1700 | ±0.5%t | |||
| PtRh13-Pt | आर | Ⅰ | 0~1100 | ± 1 |
| 1100~1600 | ±[1+(t-1100) ×0.3%] | |||
| Ⅱ | 0~600 | ± 15 | ||
| 600~1600 | ±0.25% t | |||
| PtRh10-Pt | एस |
Ⅰ |
0~1100 | ± 1 |
| 1100~1600 | ±[1+(t-1100) ×0.3%] | |||
|
Ⅱ |
0~600 | ± 15 | ||
| 600~1600 | ±0.25% t | |||
| NiCr-Ni | क | Ⅰ | -40~1100 | ±1.5°C या ±0.4%t |
| Ⅱ | -40~1300 | ±2.5°C या ±0.75%t | ||
| Ⅲ | -200~40 | ±2.5°C या ±1.5%t | ||
| NiCrSi-NiSi | एन | Ⅰ | -40~1100 | ±1.5°C या ±0.4%t |
| Ⅱ | -40~1300 | ±2.5°C या ±0.75%t | ||
| Ⅲ | -200~40 | ±2.5°C या ±1.5%t | ||
| NiCr-CuNi (कॉन्स्टेंटन) | ई | Ⅰ | -40~1100 | ±1.5°C या ±0.4%t |
| Ⅱ | -40~1300 | ±2.5°C या ±0.75%t | ||
| Ⅲ | -200~40 | ±2.5°C या ±1.5%t | ||
| Fe-CuNi (Constantan) | J | Ⅰ | -40~750 | ±1.5°C या ±0.4%t |
| Ⅱ | -40~750 | ±2.5°C या ±0.75%t | ||
| कु-कुनी (कॉन्स्टेंटन) | टी | Ⅰ | -40~350 | ±0.5°C या ±0.4%t |
| Ⅱ | -40~350 | ±1.0°C या ±0.75%t | ||
| Ⅲ | -200~40 | ±1.0°C या ±1.5%t |
