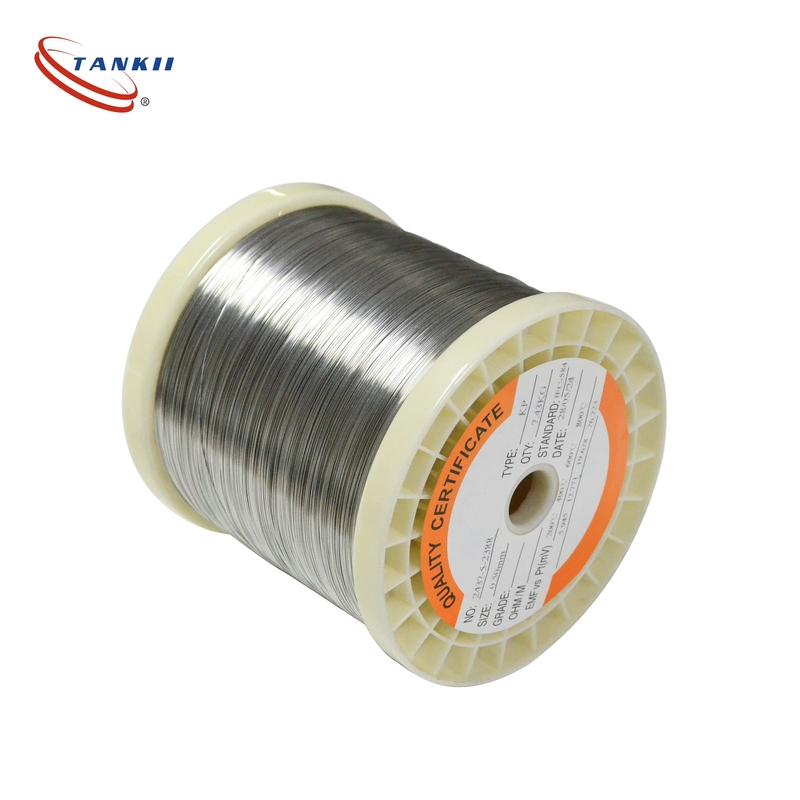

थर्मोकपल सेंसर के लिए लौह / निरंतर तार क्रोमेल / निरंतर थर्मोकपल तार

थर्मोकपल तारों के कई प्रकार हैं, जिनमें से प्रत्येक को एक अक्षर के नाम से पहचाना जाता है। थर्मोकपल तारों के सबसे आम प्रकार हैंः

1. प्रकार K: क्रोमेल/अल्युमेल - सबसे लोकप्रिय और व्यापक रूप से उपयोग किए जाने वाले थर्मोकपल प्रकारों में से एक। इसमें एक व्यापक तापमान सीमा और अच्छी सटीकता है। यह आमतौर पर विभिन्न उद्योगों में उपयोग किया जाता है।

2. टाइप जेः आयरन/कॉन्स्टेंटन - -210°C से 1200°C के दायरे में सामान्य प्रयोजन के अनुप्रयोगों के लिए उपयुक्त है। टाइप के की तुलना में इसकी लागत कम है।

3. टाइप टी: कॉपर/कॉन्स्टेंटन - कम तापमान पर अच्छी सटीकता और स्थिरता के लिए जाना जाता है। इसका उपयोग अक्सर क्रायोजेनिक अनुप्रयोगों में किया जाता है।

4. प्रकार ईः क्रोमेल/कॉन्स्टेंटन - -270°C से 1000°C तक के तापमान के दायरे में अनुप्रयोगों के लिए उपयुक्त है। इसकी उच्च सटीकता है और आमतौर पर खाद्य उद्योग अनुप्रयोगों में उपयोग किया जाता है।

5. प्रकार एनः निक्रोसिल/निसिल - विशेष रूप से उच्च तापमान पर अच्छी सटीकता और स्थिरता प्रदान करता है। यह आमतौर पर एयरोस्पेस और परमाणु अनुप्रयोगों में उपयोग किया जाता है।

6. प्रकार एसः प्लैटिनम/रोडियम - उच्च तापमान पर उच्च सटीकता और स्थिरता के लिए जाना जाता है, 1600 डिग्री सेल्सियस तक। यह अक्सर दवा और रासायनिक उद्योगों में उपयोग किया जाता है।

7. प्रकार आरः प्लैटिनम/रोडियम - प्रकार एस के समान है, लेकिन थोड़ा अलग तापमान सीमा के साथ, 1600°C तक। यह आमतौर पर उच्च तापमान अनुप्रयोगों में उपयोग किया जाता है।

8. प्रकार बीः प्लैटिनम/रोडियम - बहुत उच्च तापमान पर उत्कृष्ट सटीकता और स्थिरता प्रदान करता है, 1700 डिग्री सेल्सियस तक। यह आमतौर पर औद्योगिक सेटिंग्स में उच्च तापमान अनुप्रयोगों में उपयोग किया जाता है।

प्रत्येक प्रकार के थर्मोकपल तार की अपनी विशिष्ट विशेषताएं, तापमान सीमा और अनुप्रयोग हैं जहां यह सबसे उपयुक्त है।उपयुक्त प्रकार के थर्मोकपल तार का चयन अनुप्रयोग के तापमान सीमा जैसे कारकों पर निर्भर करता है, सटीकता आवश्यकताओं, पर्यावरण की स्थिति और लागत पर विचार।

के प्रकार के थर्मोकपल्स

के प्रकार के थर्मोकपल तार दो अलग धातु मिश्र धातुओं से बना एक आम प्रकार का थर्मोकपल तार हैःनिकल/सिलिकॉन मिश्र धातु (आमतौर पर KN या KNX के रूप में संदर्भित) और निकल/क्रोमियम मिश्र धातु (आमतौर पर KP या KPX के रूप में संदर्भित).
इन दोनों मिश्र धातुओं में विभिन्न तापमानों पर भिन्न थर्मोइलेक्ट्रिक गुण होते हैं, जो तापमान माप के लिए एक थर्मोइलेक्ट्रिक संभावित अंतर उत्पन्न कर सकते हैं।के-प्रकार के थर्मोकपल तारों का कार्य तापमान सीमा आमतौर पर 0 °C और 1200 °C के बीच है, और यह कई औद्योगिक और प्रयोगशाला अनुप्रयोगों में आम तौर पर उपयोग किए जाने वाले तापमान सेंसरों में से एक है।
इनकी अच्छी रैखिक विशेषताएं और अपेक्षाकृत उच्च सटीकता है, और उच्च तापमान पर इनकी स्थिरता अपेक्षाकृत अच्छी है, इसलिए इनका उपयोग कुछ उच्च तापमान वाले वातावरण में व्यापक रूप से किया जाता है।
के-प्रकार के थर्मोकपल तारों के कनेक्टरों में अक्सर मानक के-प्रकार के प्लग का उपयोग किया जाता है, जिससे उन्हें विभिन्न तापमान मापने वाले उपकरणों, नियंत्रण प्रणालियों, रिकॉर्डर आदि से जोड़ा जा सकता है।तापमान माप और डेटा अधिग्रहण को सुविधाजनक बनानाके-प्रकार के थर्मोकपल तारों की विश्वसनीयता और प्रयोज्यता के कारण, उनका व्यापक रूप से धातु विज्ञान, पेट्रोकेमिकल, ऊर्जा उत्पादन और खाद्य प्रसंस्करण जैसे विभिन्न उद्योगों में उपयोग किया जाता है।
