उत्पाद विवरण
उत्पत्ति के प्लेस: शंघाई, चीन
ब्रांड नाम: TANKII
प्रमाणन: ISO9001 SGS
मॉडल संख्या: Ni76Cr2Cu5
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 100 किलो
मूल्य: negotiable
पैकेजिंग विवरण: स्पूल + कार्टन + वून्ड केस
प्रसव के समय: 7-20 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 100 टन प्रति माह
सामग्री: |
Ni76Cr2Cu5 |
व्यास: |
0.02-5.00 मिमी |
घनत्व: |
8.60 ग्राम/सेमी3 |
प्रतिरोधकता: |
0.55 |
क्यूरी पॉइंट: |
400 सी |
आकार: |
तार, रॉड, पट्टी |
एचएस कोड: |
75052200 |
बढ़ाव: |
2% -40% |
सामग्री: |
Ni76Cr2Cu5 |
व्यास: |
0.02-5.00 मिमी |
घनत्व: |
8.60 ग्राम/सेमी3 |
प्रतिरोधकता: |
0.55 |
क्यूरी पॉइंट: |
400 सी |
आकार: |
तार, रॉड, पट्टी |
एचएस कोड: |
75052200 |
बढ़ाव: |
2% -40% |

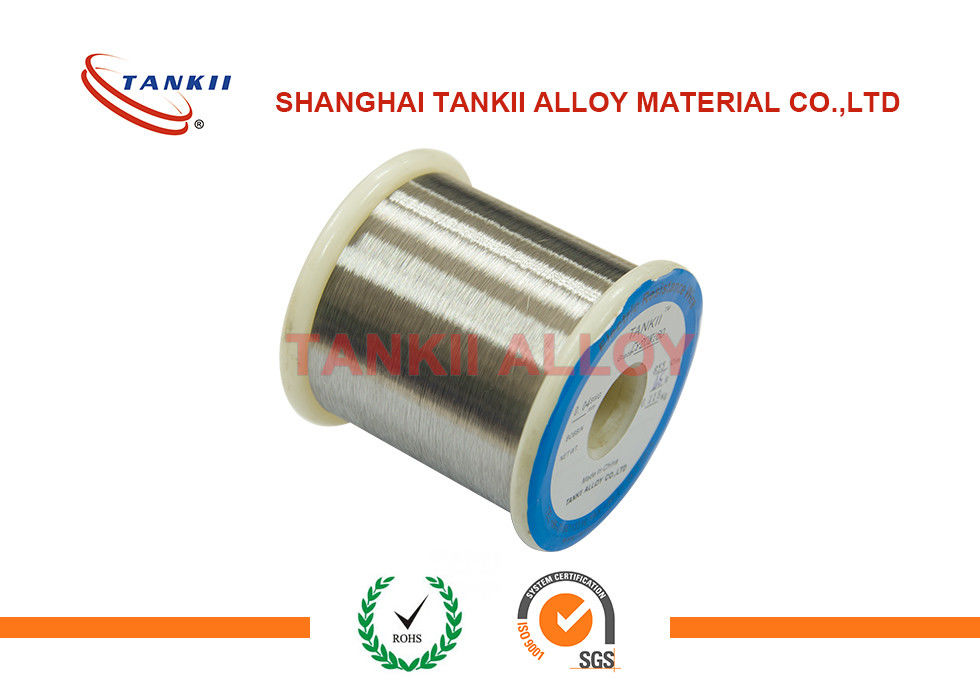

Permalloy 1j76 Ni76Cr2Cu5 E11a उच्च पारगम्यता शीतल चुंबकीय मिश्र धातु तार
1J76 (नरम चुंबकीय मिश्र धातु)
1J76 एक निकल-लौह चुंबकीय मिश्र धातु है, जिसमें लगभग 80% निकल और 20% लौह सामग्री होती है।बेल टेलीफोन प्रयोगशालाओं में भौतिक विज्ञानी गुस्ताव एलमेन द्वारा 1914 में आविष्कार किया गया,
यह अपनी उच्च चुंबकीय पारगम्यता के लिए उल्लेखनीय है, जो इसे विद्युत और इलेक्ट्रॉनिक उपकरणों में चुंबकीय कोर सामग्री के रूप में उपयोगी बनाता है, और चुंबकीय क्षेत्रों को अवरुद्ध करने के लिए चुंबकीय परिरक्षण में भी।सामान्य स्टील के लिए कई हजार की तुलना में वाणिज्यिक पर्मलॉय मिश्र में आमतौर पर लगभग 100,000 की सापेक्ष पारगम्यता होती है।
उच्च पारगम्यता के अलावा, इसके अन्य चुंबकीय गुण कम जबरदस्ती, शून्य मैग्नेटोस्ट्रिक्शन के पास, और महत्वपूर्ण अनिसोट्रोपिक मैग्नेटोरेसिस्टेंस हैं।कम मैग्नेटोस्ट्रिक्शन औद्योगिक अनुप्रयोगों के लिए महत्वपूर्ण है, इसे पतली फिल्मों में इस्तेमाल करने की इजाजत देता है जहां परिवर्तनीय तनाव अन्यथा चुंबकीय गुणों में एक बड़े पैमाने पर भिन्नता का कारण बनता है।
Permalloy की विद्युत प्रतिरोधकता एक लागू चुंबकीय क्षेत्र की ताकत और दिशा के आधार पर 5% तक भिन्न हो सकती है।Permalloys में आम तौर पर 80% की निकल एकाग्रता के आसपास के क्षेत्र में लगभग 0.355 एनएम की जाली स्थिरांक के साथ घन क्रिस्टल संरचना का चेहरा केंद्रित होता है।
परमालॉय का एक नुकसान यह है कि यह बहुत लचीला या काम करने योग्य नहीं है, इसलिए चुंबकीय ढाल जैसे विस्तृत आकार की आवश्यकता वाले अनुप्रयोगों को अन्य उच्च पारगम्यता मिश्र धातु जैसे एमयू धातु से बना दिया जाता है।Permalloy का उपयोग ट्रांसफॉर्मर लेमिनेशन और चुंबकीय रिकॉर्डिंग हेड्स में किया जाता है।
1J76 व्यापक रूप से रेडियो-इलेक्ट्रॉनिक उद्योग, सटीक उपकरणों, रिमोट कंट्रोल और स्वचालित नियंत्रण प्रणाली में उपयोग किया जाता है।
सामान्य संरचना%
| नी | 75~76.5 | फ़े | बाल. | एम.एन. | 0.3 ~ 0.6 | सि | 0.15 ~ 0.3 |
| एमओ | - | घन | 4.8 ~ 5.2 | करोड़ | 1.8 ~ 2.2 | ||
| सी | 0.03 | पी | 0.02 | एस | 0.02 |
विशिष्ट यांत्रिक गुण
| नम्य होने की क्षमता | तन्यता ताकत | बढ़ाव |
| एमपीए | एमपीए | % |
| 980 | 1030 | 3~50 |
विशिष्ट भौतिक गुण
| घनत्व (जी / सेमी 3) | 8.6 |
| 20ºC (ओम * मिमी 2 / मी) पर विद्युत प्रतिरोधकता | 0.55 |
| रैखिक विस्तार का गुणांक (20ºC ~ 200ºC) X10-6 / ºC | 10.3~11.5 |
| संतृप्ति चुंबकत्व गुणांक λθ / 10-6 | 2.4 |
| क्यूरी पॉइंट टीसी / C | 400 |
कमजोर क्षेत्रों में उच्च पारगम्यता वाले मिश्र धातुओं के चुंबकीय गुण |
|||||||
| 1J76 | प्रारंभिक पारगम्यता | अधिकतम पारगम्यता | जबरदस्ती | संतृप्ति चुंबकीय प्रेरण तीव्रता | |||
| ओल्ड रोल्ड स्ट्रिप/शीट। मोटाई, मिमी |
μ0.08/ (एमएच/एम) | माइक्रोन/ (एमएच/एम) | एचसी / (ए / एम) | बी एस / टी | |||
| मैं | मैं | ||||||
| 0.01 मिमी | 17.5 | 87.5 | 5.6 | 0.75 |
|||
| 0.1~0.19 मिमी | 25.0 | 162.5 | 2.4 | ||||
| 0.2 ~ 0.34 मिमी | 28.0 | 225.0 | 1.6 | ||||
| 0.35 ~ 1.0 मिमी | 30.0 | 250.0 | 1.6 | ||||
| 1.1 ~ 2.5 मिमी | 27.5 | 225.0 | 1.6 | ||||
| 2.6 ~ 3.0 मिमी | 26.3 | 187.5 | 2.0 | ||||
| ठंडा खींचा हुआ तार | |||||||
| 0.1 मिमी | 6.3 | 50 | 6.4 | ||||
| छड़ | |||||||
| 8-100 मिमी | 25 | 100 | 3.2 | ||||
| गर्मी उपचार का तरीका 1J76 | |
| एनीलिंग मीडिया | 0.1Pa से अधिक नहीं अवशिष्ट दबाव के साथ वैक्यूम, माइनस 40 C से अधिक नहीं के ओस बिंदु के साथ हाइड्रोजन। |
| ताप तापमान और दर | 1100~1150ºसी |
| अपने पास रखने की अवधि | 3~6 |
| ठंडा करने की दर | 100 ~ 200 C / h के साथ 600 C तक ठंडा, तेजी से 300ºC . तक ठंडा किया गया |
आपूर्ति की शैली
| मिश्र नाम | प्रकार | आयाम | ||
| 1J76 | वायर | डी = 0.1 ~ 8 मिमी | ||
| 1J76 | पट्टी | डब्ल्यू = 8 ~ 390 मिमी | टी = 0.3 मिमी | |
| 1J76 | पन्नी | डब्ल्यू = 10 ~ 100 मिमी | टी = 0.01 ~ 0.1 | |
| 1J76 | छड़ | दीया = 8 ~ 100 मिमी | एल = 50 ~ 1000 | |
