उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Tankii
प्रमाणन: Rohs,
मॉडल संख्या: क
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: 500m/1000m per roll with plastic film wrapped and carton package. 500m/1000m प्रति रोल प्ल
प्रसव के समय: 7 दिन
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: प्रति वर्ष 1000 टन
मद: |

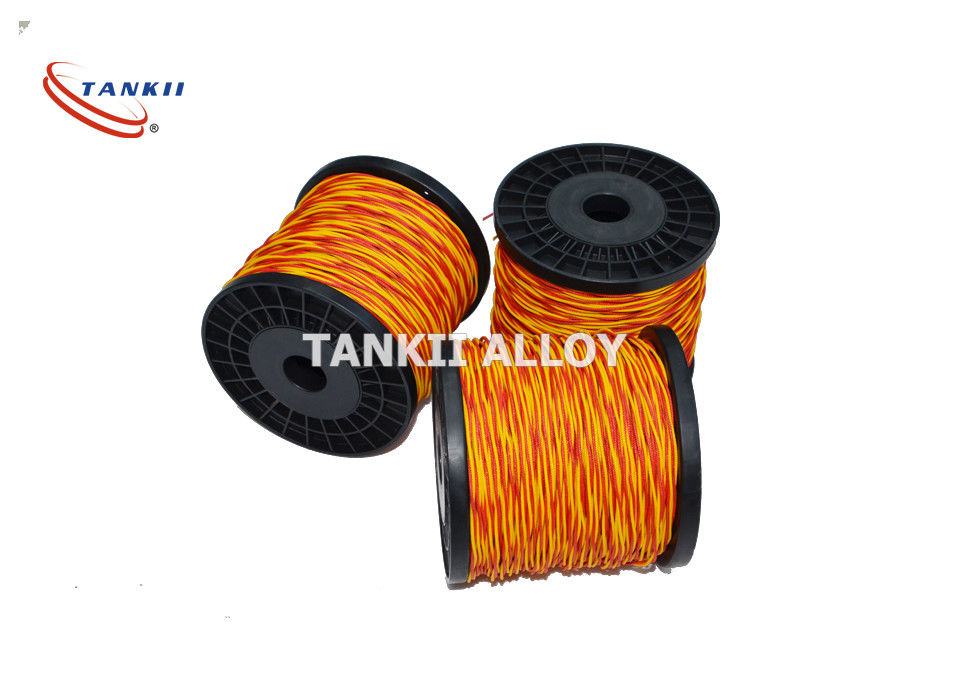

पीला और लाल रंग कोड 22SWG विटेरस सिलिका फाइबर इंसुलेटेड टाइप K एक्सटेंशन वायर |
इन्सुलेशन सामग्री: |
कांच का सिलिका फाइबर 1000C |
प्रकार: |
के (क्रोमेल एल्यूमेल) |
कंडक्टर का आकार: |
0.711 मिमी या 0.81 मिमी |
उत्पादन समय: |
दस दिन |
इन्सुलेशन अस्थायी।: |
1000C . तक |
मानक: |
आईईसी-60584 |
आवेदन: |
थर्मोकपल को सेंसिंग या कंट्रोल इंस्ट्रूमेंटेशन से जोड़ने के लिए। |
मद: |
पीला और लाल रंग कोड 22SWG विटेरस सिलिका फाइबर इंसुलेटेड टाइप K एक्सटेंशन वायर |
इन्सुलेशन सामग्री: |
कांच का सिलिका फाइबर 1000C |
प्रकार: |
के (क्रोमेल एल्यूमेल) |
कंडक्टर का आकार: |
0.711 मिमी या 0.81 मिमी |
उत्पादन समय: |
दस दिन |
इन्सुलेशन अस्थायी।: |
1000C . तक |
मानक: |
आईईसी-60584 |
आवेदन: |
थर्मोकपल को सेंसिंग या कंट्रोल इंस्ट्रूमेंटेशन से जोड़ने के लिए। |
पीला और लाल रंग कोड 22SWG विटेरस सिलिका फाइबर इंसुलेटेड टाइप K एक्सटेंशन वायर
शंघाई Tankii मिश्र धातु सामग्री कं, लिमिटेड themocouple तार और विस्तार ग्रेड तार, प्रकार K, J, T, E, N बनाती है।
थर्मोकपल ग्रेड और एक्सटेंशन ग्रेड वायर में क्या अंतर है?
थर्मोकपल ग्रेड तार वह तार होता है जिसका उपयोग थर्मोकपल के सेंसिंग पॉइंट (या जांच भाग) को बनाने के लिए किया जाता है।
एक्सटेंशन ग्रेड तार का उपयोग केवल थर्मोकपल सिग्नल को जांच से वापस सिग्नल पढ़ने वाले उपकरण तक बढ़ाने के लिए किया जाता है।
विस्तार ग्रेड तार में आमतौर पर एक कम परिवेश तापमान सीमा होगी जिसमें तार का उपयोग किया जा सकता है।
अर्थात्, यह जांच से प्राप्त उच्च तापमान का प्रतिनिधित्व करने वाला संकेत पारित कर सकता है, लेकिन तार भौतिक रूप से उच्च तापमान के संपर्क में नहीं आ सकता है।
थर्मोकपल तार का उपयोग विस्तार तार के रूप में किया जा सकता है, लेकिन थर्मोकपल के संवेदन बिंदु (या जांच भाग) में विस्तार ग्रेड तार का उपयोग नहीं किया जा सकता है।
एक्सटेंशन वायर के लिए पार्ट नंबर आमतौर पर "EX" उपसर्ग से शुरू होते हैं।
एक बात याद रखें, एक्सटेंशन ग्रेड वायर का केवल परीक्षण किया जाता है और 200C के लिए प्रमाणित किया जाता है, इससे अधिक कोई भी उपयोग मानक सीमाओं को पूरा करने के लिए नहीं माना जा सकता है जब तक कि तार को कैलिब्रेट नहीं किया जाता है और अंतिम माप सटीकता का निर्धारण करने में वास्तविक सहिष्णुता का उपयोग किया जाता है।
2*0.72mm 2*0.81mm G ग्लासफाइबर इंसुलेटेड टाइप K एक्सटेंशन वायर
| कंडक्टर का नाम | प्रकार | लागू थर्मोकपल प्रकार |
| Cu-Constantan0.6 | एससी या आरसी | एस या आर |
| आयरन-कॉन्स्टेंटन 22 कॉपर-कॉन्स्टेंटन 40 क्रोमेल-नी (एल्यूमेल) | केसीए केसीबी केएक्स | क |
| लौह-स्थिरांक18 NiCr14Si-NiSi4Mg | नेकां एनएक्स | एन |
| NiCr10-Constantan45 | भूतपूर्व | इ |
| आयरन-कॉन्स्टेंटन 45 | जेएक्स | जे |
| कॉपर-कॉन्स्टेंटन 45 | टेक्सास | टी |
पीला और लाल रंग कोड 22SWG विटेरस सिलिका फाइबर इंसुलेटेड टाइप K एक्सटेंशन वायर
इन्सुलेशन सामग्री के गुण
| सामग्री के प्रकार | निरंतर संचालन अस्थायी।/ ℃ | घर्षण प्रतिरोध | रासायनिक प्रतिरोध | नमी प्रतिरोधी | विलायक प्रतिरोध | लौ प्रतिरोध |
| पीवीसी | 105 | आप बहुत अ | आप बहुत अ | अच्छा | निष्पक्ष | उत्कृष्ट |
| सिलिकॉन | 200 | अच्छा | अच्छा | उत्कृष्ट | उत्कृष्ट | उत्कृष्ट |
| एफईपी | 200 | उत्कृष्ट | उत्कृष्ट | उत्कृष्ट | उत्कृष्ट | उत्कृष्ट |
| पीएफए | 260 | उत्कृष्ट | उत्कृष्ट | उत्कृष्ट | उत्कृष्ट | उत्कृष्ट |
| पीटीएफई | 260 | अच्छा | उत्कृष्ट | उत्कृष्ट | उत्कृष्ट | उत्कृष्ट |
| बी-ग्लास फाइबर | 260 | अच्छा | अच्छा | निष्पक्ष | अच्छा | अच्छा |
| जी-ग्लास फाइबर | 510 | गरीब | अच्छा | अच्छा | उत्कृष्ट | उत्कृष्ट |
| क्यू-ग्लास फाइबर | 704 | निष्पक्ष | अच्छा | अच्छा | उत्कृष्ट | उत्कृष्ट |
| कांच का सिलिका फाइबर | 1100 | अच्छा | अच्छा | उत्कृष्ट | उत्कृष्ट | उत्कृष्ट |
| खनिज इन्सुलेशन* | 1100 | उत्कृष्ट | उत्कृष्ट | अच्छा | उत्कृष्ट | उत्कृष्ट |
अंतर्राष्ट्रीय रंग कोड:
| एएसटीएम | (अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मैटेरियल्स) ई 230 |
| एएनएसआई | (अमेरिकन नेशनल स्टैंडर्ड इंस्टीट्यूट) एमसी 96.1 |
| आईईसी | (अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन 584) -1/2/3 . द्वारा यूरोपीय मानक |
| शोर | (ड्यूश इंडस्ट्री नॉर्मेन) EN 60584 -1/2 |
| बी एस | (ब्रिटिश मानक) 4937.1041, एन 60584 - 1/2 |
| एनएफ | (नोर्मे फ़्रैन्काइज़) EN 60584 -1/2 - NFC 42323 - NFC 42324 |
| जिस | (जापानी औद्योगिक मानक) सी 1602 - सी 1610 |
| गोस्ट | (रूसी विशिष्टताओं का एकीकरण) 3044 |
पीला और लाल रंग कोड 22SWG विटेरस सिलिका फाइबर इंसुलेटेड टाइप K एक्सटेंशन वायर
मैं
| पैकेजिंग विवरण | प्लास्टिक की फिल्म लिपटे और कार्टन पैकेज के साथ रोल करें |
|---|---|
| पहुचने का विवरण | भुगतान के बाद 7 ~ 15 दिनों में भेज दिया गया |
थर्मोकपल तार विस्तार केबल या क्षतिपूर्ति केबल के लिए उपयोग किए जाने वाले इन्सुलेशन के साथ।
