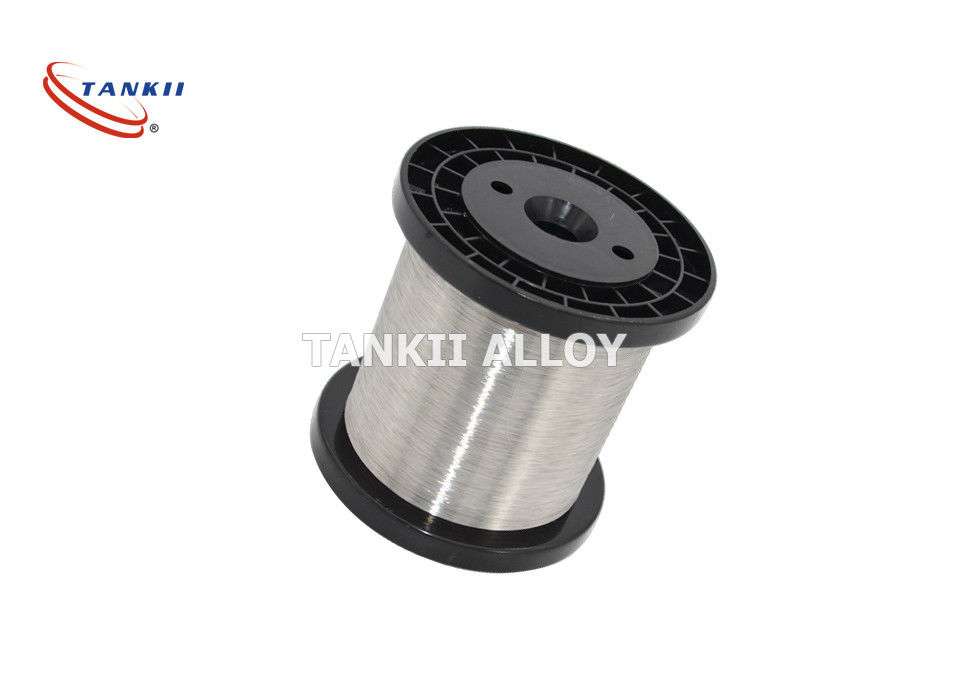

NiCrSi NN NP 0.16mm टाइप N थर्मोकपल वायर उच्च तापमान

उच्च तापमान थर्मोकपल एनएन एनपी 0.16 मिमी टाइप एन थर्मोकपल वायर मूल्य:

थर्मोकपल ग्रेड वायर या एक्सटेंशन ग्रेड वायर?

थर्मोकपल वायर (केबल) दो ग्रेड में उपलब्ध है;थर्मोकपल ग्रेड वायर और एक्सटेंशन ग्रेड वायर।

आमतौर पर, थर्मोकपल ग्रेड का उपयोग वास्तविक थर्मोकपल सेंसर या सेंसिंग पॉइंट (जंक्शन) को स्वयं बनाने के लिए किया जाता है, जबकि थर्मोकपल एक्सटेंशन वायर (केबल) का उपयोग थर्मोकपल सेंसर को संबंधित इंस्ट्रूमेंटेशन सिस्टम से जोड़ने के लिए किया जाता है, आमतौर पर एक औद्योगिक टर्मिनल संलग्नक या थर्मोकपल कनेक्टर के माध्यम से।

टाइप एन थर्मोकपल ग्रेड वायर में टाइप के की तुलना में अधिक ईएमएफ स्थिरता और संक्षारण प्रतिरोध होता है, हालांकि संयोजन कम ईएमएफ आउटपुट विकसित करता है और इसलिए, इसे सीधे प्रतिस्थापित नहीं किया जा सकता है।

टाइप एन थर्मोकपल एक निकल -14% क्रोमियम -1 1/2% सिलिकॉन (+) तार बनाम एक निकल 4 1/2% सिलिकॉन -1/10% मैग्नीशियम (-) तार से बना होता है।इसे टाइप K के समान परिस्थितियों में उपयोग करने के लिए विकसित किया गया था। टाइप N का उपयोग ऑक्सीकरण या निष्क्रिय वातावरण में -200 डिग्री सेल्सियस और 1260 डिग्री सेल्सियस (-330 डिग्री फ़ारेनहाइट से 2300 डिग्री फ़ारेनहाइट) के बीच सेवा तापमान सीमा के साथ किया जाना चाहिए।सिलिकॉन और क्रोमियम का जोड़ इस प्रकार के थर्मोकपल को ग्रीन-रोट के लिए अधिक प्रतिरोधी बनाता है और टाइप K की तुलना में कम बहती है। टाइप एन थर्मोकपल के नकारात्मक तत्व, या एनएन को निम्नलिखित में से किसी भी नाम से वर्णित किया जा सकता है: निसिल , निकल-सिलिकॉन।टाइप एन थर्मोकपल के सकारात्मक तत्व या एनपी को निम्नलिखित में से किसी भी नाम से वर्णित किया जा सकता है: निक्रोसिल, निकल-क्रोमियम-सिलिकॉन।

टाइप एन थर्मोकपल (निकोसिल / निसिल): टाइप एन, टाइप के के समान सटीकता और तापमान सीमा साझा करता है। टाइप एन थोड़ा अधिक महंगा है।टाइप K की तुलना में N टाइप में 572F से 932F (300C से 500C) के बीच बेहतर रिपीटेबिलिटी है।

टाइप एन तापमान रेंज:

• अधिकतम निरंतर ऑपरेटिंग तापमान: 2,300F (1,260C) तक
• अल्पकालिक उपयोग: 2,336F (1,280C)
• थर्मोकपल ग्रेड वायर, -454 से 2300F (-270 से 1,260C)
• विस्तार तार, 32 से 392F (0 से 200C)

• मानक: +/- 2.2C या +/- .75%
• त्रुटि की विशेष सीमाएँ: +/- 1.1C या 0.4%

नंगे तार प्रकार ई थर्मोकपल अनुप्रयोगों के लिए विचार:

• K प्रकार की तुलना में N प्रकार उच्च तापमान पर ऑक्सीकरण के लिए बेहतर रहता है।
