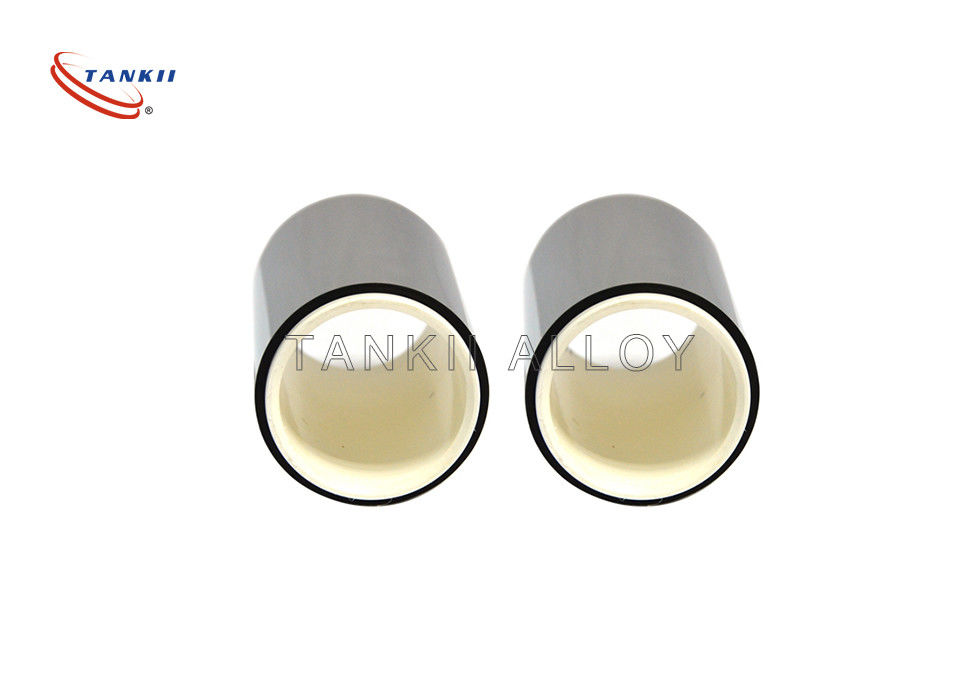

6J22 Evanohm स्थिर प्रतिरोध पन्नी / पट्टी / टेप तनाव गेज आवेदन के लिए

6J22 Evanohm स्थिर प्रतिरोध पन्नी / पट्टी / टेप तनाव गेज आवेदन के लिए

निकेल और क्रोमियम का एक गैर-चुंबकीय 80/20 मिश्र धातु वाला निकोम, हीटिंग उद्देश्यों के लिए सबसे आम प्रतिरोध तार है क्योंकि इसमें उच्च तापमान पर ऑक्सीकरण के लिए एक उच्च प्रतिरोधकता और प्रतिरोध है।जब हीटिंग तत्व के रूप में उपयोग किया जाता है, तो प्रतिरोध तार आमतौर पर कॉइल में घाव होता है।नाइक्रोम तार का उपयोग करने में एक कठिनाई यह है कि सामान्य टिन-आधारित विद्युत मिलाप इसके साथ बंध नहीं होगा, इसलिए विद्युत शक्ति के कनेक्शन को अन्य तरीकों जैसे कि समेटने वाले कनेक्टर या स्क्रू टर्मिनलों का उपयोग करके बनाया जाना चाहिए।

कंथल (मिश्र धातु 875/815), लौह-क्रोमियम-एल्यूमीनियम (FeCrAl) मिश्र धातुओं के एक परिवार का उपयोग उच्च तापमान अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जाता है।

कॉन्स्टेंटन [Cu55Ni45] में प्रतिरोधकता का कम तापमान गुणांक होता है और कॉपर मिश्र धातु के रूप में, आसानी से मिलाप किया जाता है।अन्य निरंतर-प्रतिरोध मिश्र धातुओं में मैंगनीन [Cu86Mn12Ni2], क्यूप्रॉन [Cu53Ni44Mn3] और इवानोहम शामिल हैं।

निकल क्रोम क्रोम मिश्र के इवानोहम परिवार [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si] में उच्च प्रतिरोध, निम्न प्रतिरोध गुणांक, कम इलेक्ट्रोमोटिव बल (गैलवानी क्षमता) है जब तांबे, उच्च तन्यता ताकत के साथ संपर्क में है। गर्मी उपचार के लिए।

बाल्को [Ni70Fe30] और इसी तरह की मिश्र धातुओं में बहुत अधिक है, लेकिन अधिक रैखिक, प्रतिरोधकता का तापमान गुणांक है, जो उन्हें संवेदन तत्वों के लिए उपयुक्त बनाता है।

कई तत्वों और मिश्र धातुओं को विशेष उद्देश्यों के लिए प्रतिरोध तार के रूप में उपयोग किया गया है।नीचे दी गई तालिका कुछ सामान्य सामग्रियों की प्रतिरोधकता को सूचीबद्ध करती है।अनाकार कार्बन की प्रतिरोधकता वास्तव में 3.8 - 4.1 × 10Ω6। M की सीमा होती है।

स्ट्रेन गेज (स्पेल्ड स्ट्रेन गेज भी) एक उपकरण है जिसका उपयोग किसी वस्तु पर स्ट्रेन को मापने के लिए किया जाता है।1938 में एडवर्ड ई। सीमन्स और आर्थर सी। रूगे द्वारा आविष्कार किया गया, सबसे सामान्य प्रकार के तनाव गेज में एक इन्सुलेट लचीला समर्थन होता है जो एक धातु पन्नी पैटर्न का समर्थन करता है।गेज एक उपयुक्त चिपकने वाला वस्तु से जुड़ा हुआ है, जैसे कि साइबरानोइरलेट।जैसा कि वस्तु विकृत है, पन्नी विकृत है, जिससे इसका विद्युत प्रतिरोध बदल जाता है।यह प्रतिरोध परिवर्तन, जिसे आमतौर पर एक व्हीटस्टोन ब्रिज का उपयोग करके मापा जाता है, यह गेज फैक्टर के रूप में ज्ञात मात्रा द्वारा तनाव से संबंधित है।

तनाव नापने का यंत्र अभ्यास:

गेज नेटवर्क के इनपुट लीड्स के लिए एक उत्तेजना वोल्टेज लगाया जाता है, और आउटपुट लीड से वोल्टेज रीडिंग ली जाती है।विशिष्ट इनपुट वोल्टेज 5 वी या 12 वी हैं और विशिष्ट आउटपुट रीडिंग मिलिवोट्स में हैं।

पन्नी तनाव गेज का उपयोग कई स्थितियों में किया जाता है।विभिन्न अनुप्रयोग गेज पर विभिन्न आवश्यकताओं को रखते हैं।ज्यादातर मामलों में तनाव गेज का उन्मुखीकरण महत्वपूर्ण है।

Gauges संलग्न करने के लिए a भरा कोशआम तौर पर कुछ वर्षों में स्थिर रहने की उम्मीद की जाएगी, अगर दशकों तक नहीं;जबकि वे एक गतिशील प्रयोग में प्रतिक्रिया को मापने के लिए केवल कुछ दिनों के लिए ऑब्जेक्ट से जुड़े रहने की आवश्यकता हो सकती है, एक घंटे से भी कम समय तक सक्रिय रह सकते हैं, और एक सेकंड से भी कम समय तक काम कर सकते हैं।

तनाव गेज एक विशेष गोंद के साथ सब्सट्रेट से जुड़े होते हैं।गोंद का प्रकार माप प्रणाली के आवश्यक जीवनकाल पर निर्भर करता है।अल्पकालिक माप (कुछ सप्ताह तक) के लिए सायनोएक्रिलेट गोंद उपयुक्त है, लंबे समय तक स्थापना के लिए एपॉक्सी गोंद की आवश्यकता होती है।आमतौर पर एपॉक्सी गोंद को उच्च तापमान इलाज (लगभग 80-100 डिग्री सेल्सियस पर) की आवश्यकता होती है।सतह की तैयारी जहां तनाव गेज को सरेस से जोड़ा जाना है, का अत्यधिक महत्व है।सतह को चिकना किया जाना चाहिए (जैसे बहुत महीन रेत कागज के साथ), सॉल्वैंट्स के साथ deoiled, सॉल्वेंट निशान तब हटा दिया जाना चाहिए और तनाव गेज को इसके बाद तुरंत चिपका दिया जाना चाहिए ताकि तैयार क्षेत्र के ऑक्सीकरण या प्रदूषण से बचा जा सके।यदि इन चरणों का पालन नहीं किया जाता है, तो सतह पर बंधे हुए गेज गेज अविश्वसनीय हो सकते हैं और अप्रत्याशित माप त्रुटियां उत्पन्न हो सकती हैं।

तनाव नापने की तकनीक का उपयोग आमतौर पर निर्माण में किया जाता है दबाव सेंसर।स्वयं प्रेशर सेंसरों में प्रयुक्त गेज आमतौर पर सिलिकॉन, पॉलीसिलिकॉन, धातु फिल्म, मोटी फिल्म, और बंधुआ पन्नी से बनाए जाते हैं।
