0.05 मिमी मोटाई निकर मिश्र धातु, कर्म गैक्रेट्स के लिए कर्मा निक्रोम मिश्र धातु पन्नी पट्टी

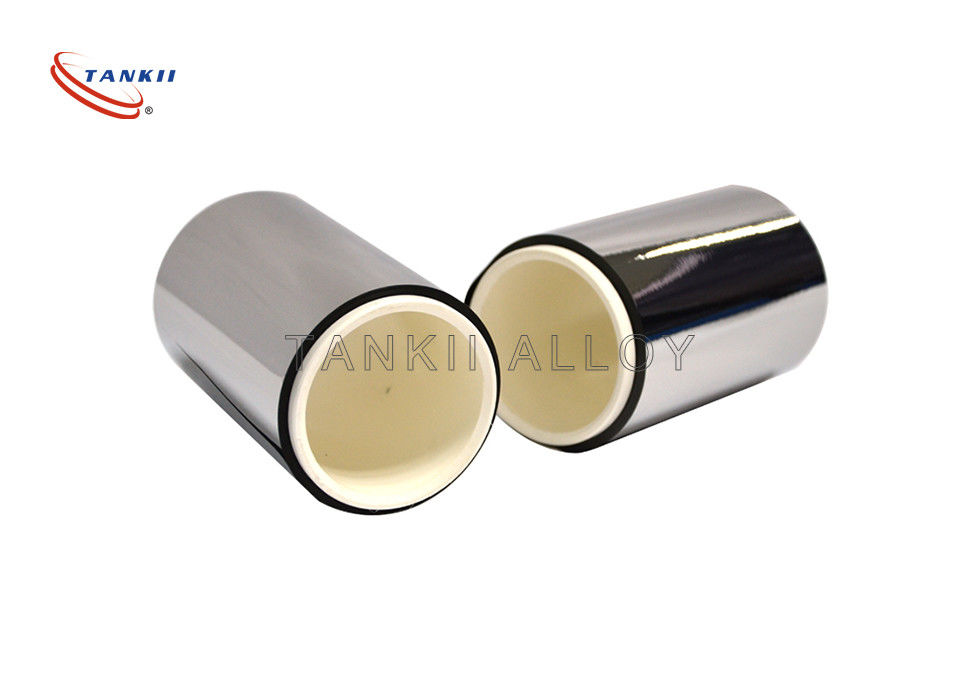

0.05 मिमी मोटाई कर्मा निक्रोम मिश्र धातु पन्नी पट्टी तनाव गेज के लिए

निकेल और क्रोमियम का एक गैर-चुंबकीय 80/20 मिश्र धातु वाला निकोम, हीटिंग उद्देश्यों के लिए सबसे आम प्रतिरोध तार है क्योंकि इसमें उच्च तापमान पर ऑक्सीकरण के लिए एक उच्च प्रतिरोधकता और प्रतिरोध है।जब हीटिंग तत्व के रूप में उपयोग किया जाता है, तो प्रतिरोध तार आमतौर पर कॉइल में घाव होता है।नाइक्रोम तार का उपयोग करने में एक कठिनाई यह है कि सामान्य टिन-आधारित विद्युत मिलाप इसके साथ बंध नहीं होगा, इसलिए विद्युत शक्ति के कनेक्शन को अन्य तरीकों जैसे कि समेटने वाले कनेक्टर या स्क्रू टर्मिनलों का उपयोग करके बनाया जाना चाहिए।

कंथल (मिश्र धातु 875/815), लौह-क्रोमियम-एल्यूमीनियम (FeCrAl) मिश्र धातुओं के एक परिवार का उपयोग उच्च तापमान अनुप्रयोगों की एक विस्तृत श्रृंखला में किया जाता है।

कॉन्स्टेंटन [Cu55Ni45] में प्रतिरोधकता का कम तापमान गुणांक होता है और कॉपर मिश्र धातु के रूप में, आसानी से मिलाप किया जाता है।अन्य निरंतर-प्रतिरोध मिश्र धातुओं में मैंगनीन [Cu86Mn12Ni2], क्यूप्रॉन [Cu53Ni44Mn3] और इवानोहम शामिल हैं।

निकल क्रोम क्रोम मिश्र के इवानोहम परिवार [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si] में उच्च प्रतिरोध, निम्न प्रतिरोध गुणांक, कम इलेक्ट्रोमोटिव बल (गैलवानी क्षमता) है जब तांबे, उच्च तन्यता ताकत के साथ संपर्क में है। गर्मी उपचार के लिए।

बाल्को [Ni70Fe30] और इसी तरह की मिश्र धातुओं में बहुत अधिक है, लेकिन अधिक रैखिक, प्रतिरोधकता का तापमान गुणांक है, जो उन्हें संवेदन तत्वों के लिए उपयुक्त बनाता है।

कई तत्वों और मिश्र धातुओं को विशेष उद्देश्यों के लिए प्रतिरोध तार के रूप में उपयोग किया गया है।नीचे दी गई तालिका कुछ सामान्य सामग्रियों की प्रतिरोधकता को सूचीबद्ध करती है।अनाकार कार्बन की प्रतिरोधकता वास्तव में 3.8 - 4.1 × 10Ω6। M की सीमा होती है।

स्ट्रेन गेज (स्पेल्ड स्ट्रेन गेज भी) एक उपकरण है जिसका उपयोग किसी वस्तु पर स्ट्रेन को मापने के लिए किया जाता है।1938 में एडवर्ड ई। सीमन्स और आर्थर सी। रूगे द्वारा आविष्कार किया गया, सबसे सामान्य प्रकार के तनाव गेज में एक इन्सुलेट लचीला समर्थन होता है जो एक धातु पन्नी पैटर्न का समर्थन करता है।गेज एक उपयुक्त चिपकने वाला वस्तु से जुड़ा हुआ है, जैसे कि साइबरानोइरलेट।जैसा कि वस्तु विकृत है, पन्नी विकृत है, जिससे इसका विद्युत प्रतिरोध बदल जाता है।यह प्रतिरोध परिवर्तन, जिसे आमतौर पर एक व्हीटस्टोन ब्रिज का उपयोग करके मापा जाता है, यह गेज फैक्टर के रूप में ज्ञात मात्रा द्वारा तनाव से संबंधित है।

एक स्ट्रेन गेज विद्युत चालकता की भौतिक संपत्ति और कंडक्टर की ज्यामिति पर इसकी निर्भरता का लाभ उठाता है।जब एक विद्युत कंडक्टर को अपनी लोच की सीमा के भीतर खींचा जाता है जैसे कि वह टूटता नहीं है या स्थायी रूप से विकृत नहीं होता है, तो यह संकरा और लंबा हो जाएगा, जिससे इसके विद्युत प्रतिरोध में अंत-से-अंत तक वृद्धि होती है।इसके विपरीत, जब एक कंडक्टर को इस तरह संकुचित किया जाता है कि वह बकसुआ न हो, तो वह चौड़ा हो जाएगा और छोटा हो जाएगा, जिससे उसके विद्युत प्रतिरोध में कमी आ जाती है।स्ट्रेन गेज के मापा विद्युत प्रतिरोध से, प्रेरित तनाव की मात्रा का अनुमान लगाया जा सकता है।

एक विशिष्ट स्ट्रेन गेज समानांतर लाइनों के एक ज़िग-ज़ैग पैटर्न में एक लंबी, पतली प्रवाहकीय पट्टी की व्यवस्था करता है।यह संवेदनशीलता में वृद्धि नहीं करता है, क्योंकि पूरे ज़िग-ज़ैग के लिए दिए गए स्ट्रेन के लिए प्रतिरोध में प्रतिशत परिवर्तन एक एकल ट्रेस के लिए समान है।एक एकल लीनियर ट्रेस को बहुत पतला होना होगा, इसलिए ओवरहीटिंग के लिए उत्तरदायी है (जो इसके प्रतिरोध को बदल देगा और इसका विस्तार करने का कारण बनेगा), या इसे बहुत कम वोल्टेज पर संचालित करने की आवश्यकता होगी, जिससे प्रतिरोध परिवर्तनों को सटीक रूप से मापना मुश्किल हो जाएगा।
