उत्पाद विवरण
उत्पत्ति के प्लेस: शंघाई, चीन
ब्रांड नाम: TANKII
प्रमाणन: ISO9001:2015/ ROHS
मॉडल संख्या: 0Cr25Al5
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: चर्चा
मूल्य: To negotiate
पैकेजिंग विवरण: स्पूल, कुंडल, गत्ते का डिब्बा या प्लाईवुड मामले ग्राहकों की आवश्यकताओं के अनुसार प्लास्टिक की फिल्म
प्रसव के समय: 7-12 दिनों
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 2000 + टन + साल
उपलब्ध सामग्री: |
निकल आधारित मिश्र धातु, स्टैनिनलेस स्टील ... |
अनुप्रयोग: |
प्रतिरोधों ； हीटिंग उपकरणों |
बाहरी व्यास: |
अपेक्षित |
फ़ीचर: |
यूनिफ़ॉर्म प्रतिरोध |
प्रकार: |
फंसे |
सतह: |
चिकना, चमकीला |
उपलब्ध सामग्री: |
निकल आधारित मिश्र धातु, स्टैनिनलेस स्टील ... |
अनुप्रयोग: |
प्रतिरोधों ； हीटिंग उपकरणों |
बाहरी व्यास: |
अपेक्षित |
फ़ीचर: |
यूनिफ़ॉर्म प्रतिरोध |
प्रकार: |
फंसे |
सतह: |
चिकना, चमकीला |

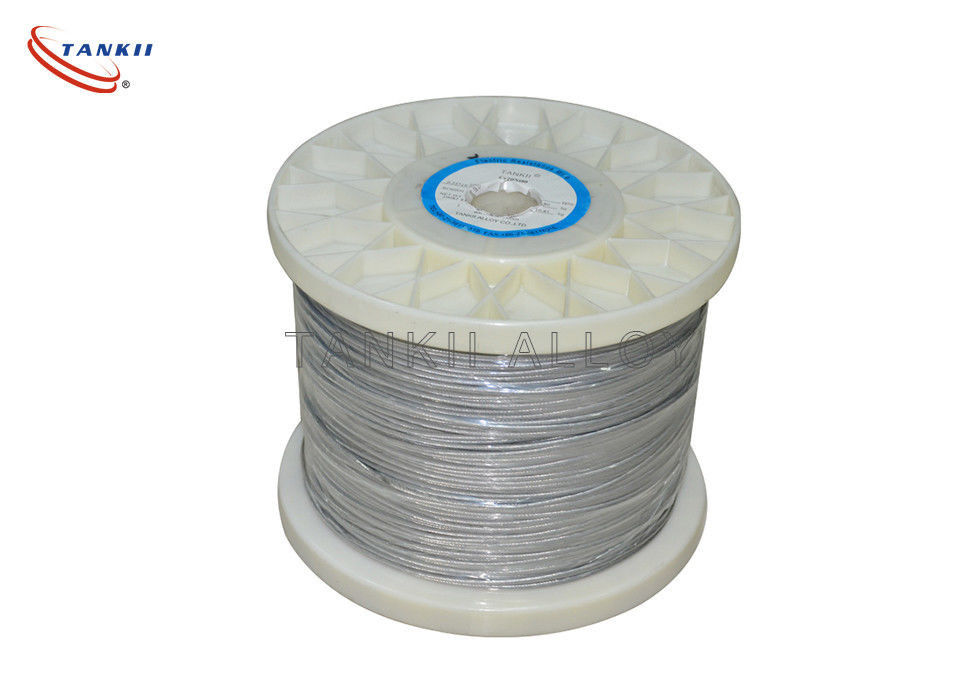

हीटिंग तत्वों के लिए 19x0.52 मिमी वर्दी प्रतिरोध फंसे तार केबल
सामान्य विवरण:
फंसे तार कई छोटे तारों से बने होते हैं जिन्हें एक बड़े कंडक्टर के रूप में बांधा या लपेटा जाता है।फंसे तार समान क्रॉस-सेक्शनल क्षेत्र के ठोस तार की तुलना में अधिक लचीले होते हैं।धातु की थकान के लिए उच्च प्रतिरोध की आवश्यकता होने पर फंसे तार का उपयोग किया जाता है।ऐसी स्थितियों में बहु-मुद्रित-सर्किट-बोर्ड उपकरणों में सर्किट बोर्ड के बीच कनेक्शन शामिल हैं, जहां ठोस तार की कठोरता विधानसभा या सर्विसिंग के दौरान आंदोलन के परिणामस्वरूप बहुत अधिक तनाव पैदा करेगी;उपकरणों के लिए एसी लाइन डोरियों;संगीत वाद्ययंत्र केबल;कंप्यूटर माउस केबल;वेल्डिंग इलेक्ट्रोड केबल;नियंत्रण केबल चलती मशीन भागों को जोड़ने;खनन मशीन केबल;ट्रेलिंग मशीन केबल;और कई अन्य।
उच्च आवृत्तियों पर, वर्तमान तार की सतह के पास की वजह से यात्रा करता है त्वचा का प्रभावजिसके परिणामस्वरूप तार में बिजली की वृद्धि हुई है।फंसे तार इस प्रभाव को कम करने के लिए लग सकता है, क्योंकि स्ट्रैंड्स की कुल सतह का क्षेत्र बराबर ठोस तार के सतह क्षेत्र से अधिक होता है, लेकिन साधारण फंसे हुए तार त्वचा के प्रभाव को कम नहीं करते हैं, क्योंकि सभी किस्में एक साथ शॉर्ट-सर्किट हो जाती हैं और व्यवहार करती हैं एकल कंडक्टर के रूप में।एक फंसे हुए तार में एक ही व्यास के ठोस तार की तुलना में अधिक प्रतिरोध होगा क्योंकि फंसे हुए तार का क्रॉस-सेक्शन सभी तांबा नहीं है;किस्में के बीच अपरिहार्य अंतराल हैं (यह एक सर्कल के भीतर हलकों के लिए सर्कल पैकिंग समस्या है)।कंडक्टर के समान क्रॉस-सेक्शन के साथ एक ठोस तार के रूप में एक फंसे हुए तार को समान समकक्ष गेज कहा जाता है और हमेशा एक बड़ा व्यास होता है।
हालांकि, कई उच्च आवृत्ति अनुप्रयोगों के लिए, निकटता प्रभावत्वचा के प्रभाव से अधिक गंभीर है, और कुछ सीमित मामलों में, साधारण फंसे तार निकटता प्रभाव को कम कर सकते हैं।उच्च आवृत्तियों पर बेहतर प्रदर्शन के लिए, litz wire, जिसमें व्यक्तिगत स्ट्रैंड्स को विशेष पैटर्न में अछूता और मुड़ दिया जाता है, का उपयोग किया जा सकता है।
| ब्रांड का नाम | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| मुख्य रासायनिक संरचना% | सीआर | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| अल | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| आरई | सामयिक रकम |
सामयिक रकम |
सामयिक रकम |
सामयिक रकम |
सामयिक रकम |
सामयिक रकम |
सामयिक रकम |
|
| फे | आराम | आराम | आराम | आराम | आराम | आराम | आराम | |
| Nb0.5 | Mo1.8-2.2 | |||||||
| Max.continuous सेवा अस्थायी तत्व (ºC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| प्रतिरोधकता μΩ.m, 20ºC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| घनत्व (जी / सेमी ३) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
| थर्मल प्रवाहकत्त्व केजे / mhºC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
| का गुणांक लाइनों का विस्तार α × 10-6 / ºC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
| पिघलने बिंदुº सी | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| तन्यता ताकत MPA |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| पर बढ़ाव टूटना% |
> 16 | > 12 | > 12 | > 12 | > 12 | > 12 | > 10 | |
| का रूपांतर क्षेत्र% |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| बार-बार झुकना आवृत्ति (एफ / आर) |
> 5 | > 5 | > 5 | > 5 | > 5 | > 5 | > 5 | |
| कठोरता (एचबी) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| micrographic संरचना |
फेराइट | फेराइट | फेराइट | फेराइट | फेराइट | फेराइट | फेराइट | |
| चुंबकीय गुण |
चुंबकीय | चुंबकीय | चुंबकीय | चुंबकीय | चुंबकीय | चुंबकीय | चुंबकीय | |
एक तार बंडल में अधिक व्यक्तिगत तार स्ट्रैंड होते हैं, अधिक लचीला, किंक-प्रतिरोधी, ब्रेक-प्रतिरोधी, और तार मजबूत हो जाता है।हालांकि, अधिक किस्में विनिर्माण जटिलता और लागत को बढ़ाती हैं।
ज्यामितीय कारणों से, सबसे कम देखी जाने वाली किस्में आमतौर पर 7: बीच में एक होती हैं, जिसमें 6 इसके निकट संपर्क में होती हैं।अगला स्तर 19 है, जो 7. के शीर्ष पर 12 किस्में की एक और परत है। इसके बाद संख्या बदलती रहती है, लेकिन 37 और 49 आम हैं, फिर 70 से 100 रेंज (संख्या अब सटीक नहीं है) में।इससे भी बड़ी संख्या आम तौर पर केवल बहुत बड़ी केबलों में पाई जाती है।
आवेदन के लिए जहां तार चलता है, 19 सबसे कम है जिसका उपयोग किया जाना चाहिए (7 का उपयोग केवल उन अनुप्रयोगों में किया जाना चाहिए जहां तार रखा गया है और फिर नहीं चलता है), और 49 बहुत बेहतर है।असेंबली रोबोट और हेडफोन तारों जैसे लगातार दोहराया आंदोलन वाले अनुप्रयोगों के लिए, 70 से 100 अनिवार्य है।
ऐसे अनुप्रयोगों के लिए जिन्हें और अधिक लचीलेपन की आवश्यकता होती है, और भी अधिक स्ट्रैंड्स का उपयोग किया जाता है (वेल्डिंग केबल्स सामान्य उदाहरण हैं, लेकिन यह भी किसी भी एप्लिकेशन को तंग क्षेत्रों में तार को स्थानांतरित करने की आवश्यकता है)।एक उदाहरण # 36 गेज तार के 5,292 किस्में से बना एक 2/0 तार है।स्ट्रैंड्स को पहले 7 स्ट्रैंड्स का बंडल बनाकर आयोजित किया जाता है।फिर इनमें से 7 बंडलों को एक साथ सुपर बंडलों में रखा जाता है।अंत में अंतिम केबल बनाने के लिए 108 सुपर बंडलों का उपयोग किया जाता है।तारों के प्रत्येक समूह में एक हेलिक्स में घाव होता है, ताकि जब तार को फ्लेक्स किया जाए, तो एक बंडल का एक हिस्सा जो हेलिक्स के चारों ओर फैला होता है, उस हिस्से को संकुचित होता है जो तार को कम तनाव की अनुमति देता है।
