उत्पाद विवरण
उत्पत्ति के प्लेस: शंघाई, चीन
ब्रांड नाम: TANKII
प्रमाणन: ISO9001:2008
मॉडल संख्या: 6J40
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 10 किलो
मूल्य: To negotiate
पैकेजिंग विवरण: स्पूल, कार्टन, प्लाईवुड ग्राहकों की आवश्यकताओं के रूप में मामला है
प्रसव के समय: 7-12 दिनों
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 200 + टन + माह
सामग्री: मिश्र धातु: |
तांबा आधारित मिश्र धातु |
प्रकार: |
गोल अछूता तार |
इन्सुलेशन सामग्री: |
पॉलिस्टरिमाइड, पॉलिएस्टर |
तापमान: |
130, 155, 180, 200, 220 ... |
नमूना: |
उपलब्ध |
अटेरन: |
मानक |
सामग्री: मिश्र धातु: |
तांबा आधारित मिश्र धातु |
प्रकार: |
गोल अछूता तार |
इन्सुलेशन सामग्री: |
पॉलिस्टरिमाइड, पॉलिएस्टर |
तापमान: |
130, 155, 180, 200, 220 ... |
नमूना: |
उपलब्ध |
अटेरन: |
मानक |

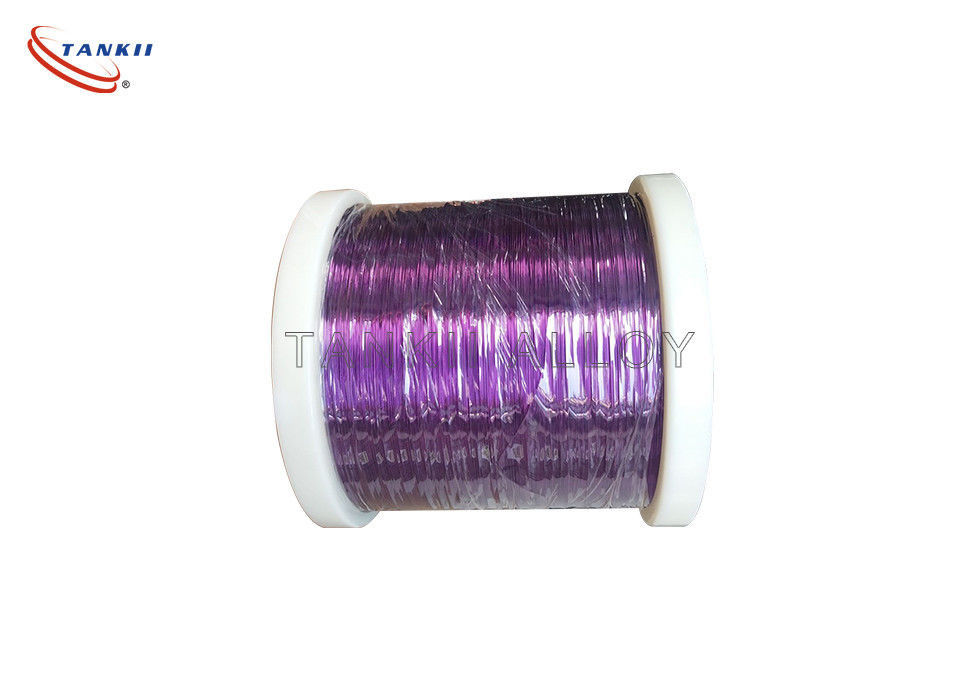

130 वर्ग रंगीन दौर तांबे मिश्र धातु मैंगनीन तामचीनी तार
1. सामग्री सामान्य विवरण
कॉपर निकल मिश्र धातु, जिसमें कम इलेक्ट्रिक रेजिसिटेंस, अच्छा गर्मी प्रतिरोधी और संक्षारण प्रतिरोधी, संसाधित होने के लिए आसान और वेल्डेड लीड होता है।इसका उपयोग थर्मल अधिभार रिले, कम प्रतिरोध थर्मल सर्किट ब्रेकर, और विद्युत उपकरणों में प्रमुख घटकों को बनाने के लिए किया जाता है।यह विद्युत ताप केबल के लिए एक महत्वपूर्ण सामग्री भी है।यह एस प्रकार के cupronickel के समान है। निकेल की अधिक संरचना, अधिक चांदी सफेद सतह।
3. रासायनिक संरचना और मुख्य संपत्ति Cu-Ni कम प्रतिरोध मिश्र धातु
PropertiesGrade | CuNi1 | CuNi2 | CuNi6 | CuNi8 | CuMn3 | CuNi10 | |
मुख्य रासायनिक संरचना | नी | 1 | 2 | 6 | 8 | _ | 10 |
Mn | _ | _ | _ | _ | 3 | _ | |
Cu | बाल | बाल | बाल | बाल | बाल | बाल | |
अधिकतम निरंतर सेवा तापमान (oC) | 200 | 200 | 200 | 250 | 200 | 250 | |
20oC (2mm2 / m) पर प्रतिरोधकता | 0.03 | 0.05 | 0.10 | 0.12 | 0.12 | 0.15 | |
घनत्व (g / cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.8 | 8.9 | |
थर्मल चालकता (α × 10-6 / oC) | <100 | <120 | <60 | <57 | <38 | <50 | |
तन्य शक्ति (एमपीए) | ≥210 | ≥220 | ≥250 | ≥270 | ≥290 | ≥290 | |
EMF बनाम Cu (μV / oC) (0 ~ 100oC) | -8 | -12 | -12 | -22 | _ | -25 | |
अनुमानित पिघलने बिंदु (oC) | 1085 | 1090 | 1095 | 1097 | 1050 | 1100 | |
माइक्रोग्रैफिक संरचना | ऑस्टेनाईट austenite | ऑस्टेनाईट austenite | ऑस्टेनाईट austenite | ऑस्टेनाईट austenite | ऑस्टेनाईट austenite | ऑस्टेनाईट austenite | |
चुंबकीय संपत्ति | गैर | गैर | गैर | गैर | गैर | गैर | |
PropertiesGrade | CuNi14 | CuNi19 | CuNi23 | CuNi30 | CuNi34 | CuNi44 | |
मुख्य रासायनिक संरचना | नी | 14 | 19 | 23 | 30 | 34 | 44 |
Mn | 0.3 | 0.5 | 0.5 | 1.0 | 1.0 | 1.0 | |
Cu | बाल | बाल | बाल | बाल | बाल | बाल | |
अधिकतम निरंतर सेवा तापमान (oC) | 300 | 300 | 300 | 350 | 350 | 400 | |
20oC (2mm2 / m) पर प्रतिरोधकता | 0.20 | 0.25 | 0.30 | 0.35 | 0.40 | 0.49 | |
घनत्व (g / cm3) | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | |
थर्मल चालकता (α × 10-6 / oC) | <30 | <25 | <16 | <10 | <0 | <-6 | |
तन्य शक्ति (एमपीए) | ≥310 | ≥340 | ≥350 | ≥400 | ≥400 | ≥420 | |
EMF बनाम Cu (μV / oC) (0 ~ 100oC) | -28 | -32 | -34 | -37 | -39 | -43 | |
अनुमानित पिघलने बिंदु (oC) | 1115 | 1135 | 1150 | 1170 | 1180 | 1280 | |
माइक्रोग्रैफिक संरचना | ऑस्टेनाईट austenite | ऑस्टेनाईट austenite | ऑस्टेनाईट austenite | ऑस्टेनाईट austenite | ऑस्टेनाईट austenite | ऑस्टेनाईट austenite | |
चुंबकीय संपत्ति | गैर | गैर | गैर | गैर | गैर | गैर |
2. एनामेल्ड तार परिचय और अनुप्रयोग
यद्यपि "एनामेल्ड" के रूप में वर्णित किया गया है, तामचीनी तार वास्तव में, तामचीनी पेंट की एक परत के साथ लेपित नहीं है और न ही फ्यूज़ेड ग्लास पाउडर से बने विटेरियस एनामेल के साथ।आधुनिक चुंबक तार आम तौर पर बहुलक फिल्म इन्सुलेशन के एक से चार परतों (क्वाड-फिल्म प्रकार के तार के मामले में) का उपयोग करता है, अक्सर दो अलग-अलग रचनाओं के लिए, एक कठिन, निरंतर इन्सुलेट परत प्रदान करता है।मैग्नेट वायर इंसुलेटिंग फ़िल्में (बढ़ती तापमान रेंज के क्रम में) पॉलीविनाइल फॉर्मल (फॉर्मर), पॉलीयुरेथेन, पॉलीमाइड, पॉलीमाइड, पॉलिस्टर, पॉलिएस्टर-पॉलीमाइड, पॉलियामाइड-पॉलीमाइड (या एमाइड-इमाइड, और पॉलीमाइड) का उपयोग करती हैं।पॉलिमाइड इंसुलेटेड चुंबक तार 250 ° C तक संचालन में सक्षम है।मोटी वर्ग या आयताकार चुंबक तार के इन्सुलेशन को अक्सर उच्च तापमान वाले पॉलीमाइड या फाइबरग्लास टेप के साथ लपेटकर संवर्धित किया जाता है, और पूर्ण घुमावदार अक्सर इन्सुलेशन ताकत और घुमावदार की दीर्घकालिक विश्वसनीयता में सुधार करने के लिए एक इन्सुलेट वार्निश के साथ वैक्यूम संसेचित होते हैं।
स्व-सहायक कॉइल कम से कम दो परतों के साथ लेपित तार के साथ घाव होते हैं, सबसे बाहरी एक थर्माप्लास्टिक होता है जो गर्म होने पर एक साथ मुड़ता है।
अन्य प्रकार के इन्सुलेशन जैसे कि वार्निश, अरिदम पेपर, क्राफ्ट पेपर, माइका और पॉलिएस्टर फिल्म के साथ फाइबरग्लास यार्न का भी ट्रांसफार्मर और रिएक्टर जैसे विभिन्न अनुप्रयोगों के लिए दुनिया भर में व्यापक रूप से उपयोग किया जाता है।ऑडियो सेक्टर में, चांदी के निर्माण का एक तार, और विभिन्न अन्य इंसुलेटर, जैसे कपास (कभी-कभी किसी तरह के कोएग्युलेटिंग एजेंट / थिकनेस, जैसे बीसेवक्स के साथ अनुमति दी जाती है) और पॉलीटेट्रफ्लुओरोएथिलीन (पीटीएफई) पाया जा सकता है।पुरानी इन्सुलेशन सामग्री में कपास, कागज या रेशम शामिल थे, लेकिन ये केवल कम तापमान वाले अनुप्रयोगों (105 डिग्री सेल्सियस तक) के लिए उपयोगी होते हैं।
निर्माण में आसानी के लिए, कुछ कम-तापमान-ग्रेड चुंबक तार में इन्सुलेशन होता है जिसे टांका लगाने की गर्मी से हटाया जा सकता है। इसका मतलब यह है कि पहले इन्सुलेशन से अलग किए बिना सिरों पर विद्युत कनेक्शन बनाए जा सकते हैं।
