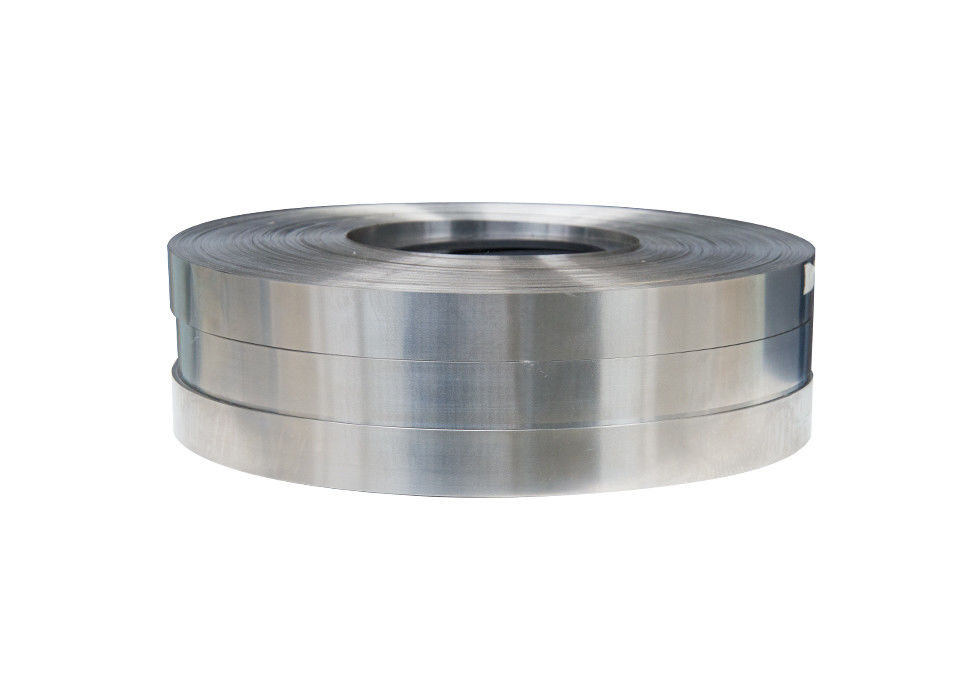

ब्राइट कॉन्स्टेंटन कॉपर निकेल स्ट्रिप CuNi44Mn ऑक्सीकरण प्रतिरोध 0.05 मिमी * 100 मिमी

एक तांबा-निकल मिश्र धातु जिसमें प्रतिरोधकता के तापमान गुणांक के लिए सटीक मान प्राप्त करने के लिए विशिष्ट तत्वों की विशिष्ट छोटी मात्रा होती है।

कॉन्स्टेंटन एक तांबा-निकल मिश्र धातु है जिसमें आमतौर पर 55% तांबा और 45% निकल शामिल होते हैं। इसकी मुख्य विशेषता इसका प्रतिरोध है जो तापमान की एक विस्तृत श्रृंखला पर स्थिर है। इसी तरह के कम तापमान गुणांक वाले अन्य मिश्र को जाना जाता है, जैसे कि मैंगनिन (Cu86Mn12Ni2)।

सभी आधुनिक स्ट्रेन गेज मिश्र धातुओं में से, कॉन्स्टेंटन सबसे पुराना है, और अभी भी सबसे व्यापक रूप से उपयोग किया जाता है। यह स्थिति इस तथ्य को दर्शाती है कि स्थिरांक में कई तनाव गेज अनुप्रयोगों के लिए आवश्यक गुणों का सबसे अच्छा समग्र संयोजन है। इस मिश्र धातु में, उदाहरण के लिए, पर्याप्त रूप से उच्च तनाव संवेदनशीलता या गेज कारक है, जो तनाव स्तर और तापमान के लिए अपेक्षाकृत असंवेदनशील है। इसकी प्रतिरोधकता बहुत छोटे ग्रिड में उपयुक्त प्रतिरोध मान प्राप्त करने के लिए पर्याप्त उच्च है, और इसके प्रतिरोध का तापमान गुणांक अत्यधिक नहीं है। इसके अलावा, निरंतरता अच्छी थकान वाले जीवन और अपेक्षाकृत उच्च बढ़ाव क्षमता की विशेषता है। हालांकि, यह ध्यान दिया जाना चाहिए कि निरंतरता 65 ° C (150 ° F) से अधिक तापमान पर एक सतत बहाव का प्रदर्शन करती है; और इस विशेषता को ध्यान में रखा जाना चाहिए जब तनाव गेज की शून्य स्थिरता घंटे या दिनों की अवधि में महत्वपूर्ण है।

समानार्थक शब्द

ए-मिश्र धातु पी-मिश्र धातु, तांबा-निकल मिश्र धातु, CuNi44 प्रतिरोध मिश्र धातु, 55% तांबा / 45% निकल मिश्र धातु महाद्वीपीय, कॉटन फ़ॉइल, कॉटन स्ट्रिप, कॉटन शीट, कॉटन प्लेट, कॉटन वायर, स्ट्रेन गेज मिश्र धातु, cupronickel, तांबा निरंतर

रासायनिक गुण
a) Ni = 44.2%, Mn = 1.5%, Fe = 0.5%, Cu = शेष

बी) ए-अलॉय: बहुत महत्वपूर्ण बात, निरंतरता को थर्मल विस्तार के परीक्षण सामग्री गुणांक की एक विस्तृत श्रृंखला से मेल खाने के लिए स्व-तापमान क्षतिपूर्ति के लिए संसाधित किया जा सकता है। एक मिश्र धातु को स्व-तापमान-क्षतिपूर्ति (एसटीसी) संख्या 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 और 50 में आपूर्ति की जाती है, इसी तापीय विस्तार गुणांक के साथ परीक्षण सामग्री पर उपयोग के लिए, भागों में व्यक्त किया गया लंबाई प्रति लाख (या /m / m) प्रति केल्विन या डिग्री सेल्सियस या डिग्री फ़ारेनहाइट।

ग) पी-मिश्र धातु: बहुत बड़े उपभेदों की माप के लिए, 5% (50 000 माइक्रोस्ट्रेन) या उससे ऊपर, annealed महाद्वीपीय (P मिश्र धातु) सामान्य रूप से चयनित ग्रिड सामग्री है। इस रूप में कॉन्स्टेंटन बहुत नमनीय है; और, (3 मिमी) और अधिक लंबे समय तक 0.125 के गेज लंबाई में> 20% तक तनावपूर्ण हो सकता है। हालांकि, यह ध्यान में रखा जाना चाहिए कि उच्च चक्रीय उपभेदों के तहत पी मिश्र धातु प्रत्येक चक्र के साथ कुछ स्थायी प्रतिरोध परिवर्तन प्रदर्शित करेगा, और तनाव गेज में एक इसी शून्य बदलाव का कारण होगा। इस विशेषता के कारण, और बार-बार तनाव के साथ समयपूर्व ग्रिड विफलता की प्रवृत्ति, पी मिश्र धातु को आमतौर पर चक्रीय तनाव अनुप्रयोगों के लिए अनुशंसित नहीं किया जाता है। P मिश्र धातु क्रमशः धातुओं और प्लास्टिक पर उपयोग के लिए 08 और 40 के STC नंबरों के साथ उपलब्ध है।
