उत्पाद विवरण
उत्पत्ति के प्लेस: शंघाई, चीन
ब्रांड नाम: TANKII
प्रमाणन: ISO9001: 2008
मॉडल संख्या: निकरथल 80
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 500 एम
मूल्य: Negotiated
पैकेजिंग विवरण: स्पूल, गत्ते का डिब्बा, प्लायवुड मामले के साथ प्लास्टिक की फिल्म ग्राहकों की आवश्यकता के रूप में
प्रसव के समय: 7-12 दिनों
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 200 + टन + माह
किस्में: |
7/19/37 |
मिश्र धातु या नहीं: |
हाँ |
इन्सुलेशन: |
नहीं |
केबल व्यास: |
निवेदन |
प्रतिरोध: |
स्थिर |
किस्में: |
7/19/37 |
मिश्र धातु या नहीं: |
हाँ |
इन्सुलेशन: |
नहीं |
केबल व्यास: |
निवेदन |
प्रतिरोध: |
स्थिर |

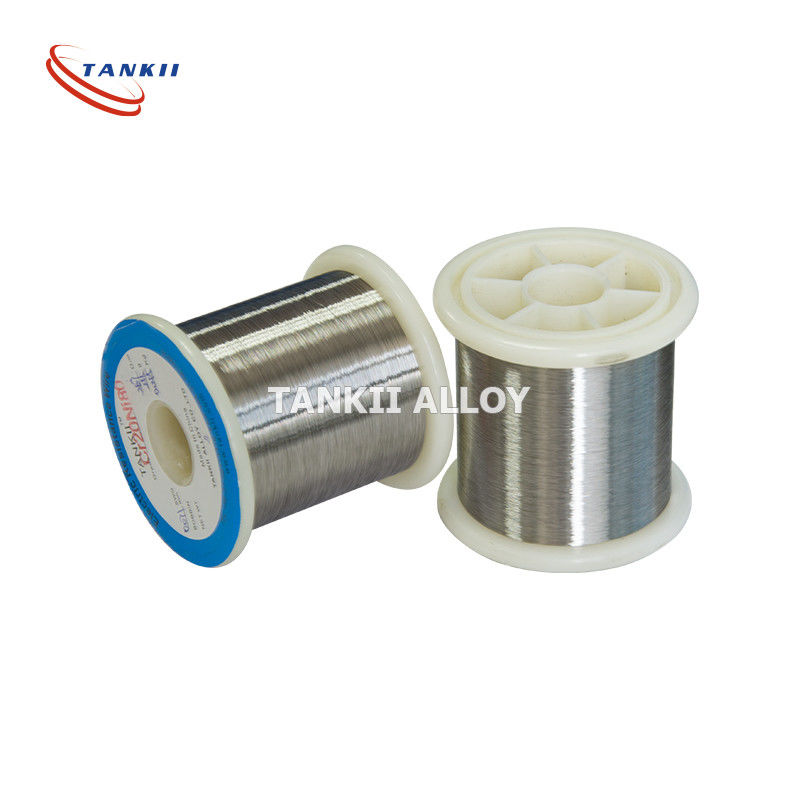

19 * 0.57 मिमी Ni60Cr15 निकल क्रोमियम मिश्र धातु फंसे तार मल्टी-स्ट्रैंड वायर
फंसे तार का विस्तृत विवरण:
फंसे तार बेहद बहुमुखी और कई औद्योगिक, वाणिज्यिक और उपभोक्ता अनुप्रयोगों में कार्यरत हैं।जबकि कुछ अनुप्रयोगों के लिए ठोस कंडक्टर तारों और केबलों की आवश्यकता होती है, फंसे तार को अक्सर इसकी अधिक लचीली डिग्री के लिए पसंद किया जाता है।
फंसे हुए केबल और तारों का उद्योगों में बहुत अधिक उपयोग किया जाता है, जिन्हें एयरोस्पेस, ऑटोमोटिव, संचार, रसायन, इलेक्ट्रॉनिक्स, रक्षा, सुरक्षा, और चिकित्सा उद्योगों जैसे उठाने, समर्थन और तनाव की बहुत आवश्यकता होती है।इन उद्योगों और अधिक की जरूरतों के अनुरूप, फंसे हुए रस्सी तेजी से विशिष्ट है।यदि अनिश्चित है, तो तार रस्सी आपूर्तिकर्ताओं को उचित तार का चयन करने और संभावित महंगी और खतरनाक यांत्रिक विफलताओं से बचने के लिए परामर्श किया जाना चाहिए।
फंसे तारों की पहचान स्ट्रैंड्स की संख्या और स्ट्रैंड प्रति वायर की मात्रा के साथ-साथ रस्सी के बिछाने और पिच दोनों को सूचीबद्ध करके की जाती है।पहचान कोड विशिष्ट प्रकार जैसे कि मुख्य प्रकार, वर्कलोड सीमा, और अधिक, संक्षिप्त रूप में सूचीबद्ध हो सकते हैं।
फंसे हुए तार से जुड़े कनेक्शन, फास्टनरों, फिटिंग और अन्य हार्डवेयर भी महत्वपूर्ण हैं क्योंकि वे फारेन की रोकथाम और कनेक्टिविटी के मामले में तार की बहुमुखी प्रतिभा की भिन्नता प्रदान करते हैं।
मिश्र धातु प्रकार | व्यास | प्रतिरोधकता | लचीला | बढ़ाव (%) |
झुकने | मैक्स। निरंतर |
काम कर रहे जिंदगी |
(मिमी) | (ΜΩm) (20 डिग्री सेल्सियस) | शक्ति | टाइम्स | सेवा | (घंटे) | ||
(N / mm²) | तापमान (डिग्री सेल्सियस) |
||||||
Cr20Ni80 | <0.50 | 1.09 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 |
0.50-3.0 | 1.13 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
> 3.0 | 1.14 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
Cr30Ni70 | <0.50 | 1.18 ± 0.05 | 850-950 | > 20 | > 9 | 1250 | > 20000 |
≥0.50 | 1.20 ± 0.05 | 850-950 | > 20 | > 9 | 1250 | > 20000 | |
Cr15Ni60 | <0.50 | 1.12 ± 0.05 | 850-950 | > 20 | > 9 | 1125 | > 20000 |
≥0.50 | 1.15 ± 0.05 | 850-950 | > 20 | > 9 | 1125 | > 20000 | |
Cr20Ni35 | <0.50 | 1.04 ± 0.05 | 850-950 | > 20 | > 9 | 1100 | > 18000 |
≥0.50 | 1.06 ± 0.05 | 850-950 | > 20 | > 9 | 1100 | > 18000 | |
1Cr13Al4 | .03-12.0 | 1.25 ± 0.08 | 588-735 | > 16 | > 6 | 950 | > 10000 |
0Cr15Al5 | 1.25 ± 0.08 | 588-735 | > 16 | > 6 | 1000 | > 10000 | |
0Cr25Al5 | 1.42 ± 0.07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
0Cr23Al5 | 1.35 ± 0.06 | 634-784 | > 12 | > 5 | 1250 | > 8000 | |
0Cr21Al6 | 1.42 ± 0.07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
1Cr20Al3 | 1.23 ± 0.06 | 634-784 | > 12 | > 5 | 1100 | > 8000 | |
0Cr21Al6Nb | 1.45 ± 0.07 | 634-784 | > 12 | > 5 | 1350 | > 8000 | |
0Cr27Al7Mo2 | .03-12.0 | 1.53 ± 0.07 | 686-784 | > 12 | > 5 | 1400 | > 8000 |
ज्यामितीय कारणों से, सबसे कम देखी जाने वाली किस्में आमतौर पर 7: बीच में एक होती हैं, जिसमें 6 इसके निकट संपर्क में होती हैं।अगला स्तर 19 है, जो 7. के शीर्ष पर 12 किस्में की एक और परत है। इसके बाद संख्या बदलती रहती है, लेकिन 37 और 49 आम हैं, फिर 70 से 100 रेंज (संख्या अब सटीक नहीं है) में।इससे भी बड़ी संख्या आम तौर पर केवल बहुत बड़ी केबलों में पाई जाती है।
आवेदन के लिए जहां तार चलता है, 19 सबसे कम है जिसका उपयोग किया जाना चाहिए (7 का उपयोग केवल उन अनुप्रयोगों में किया जाना चाहिए जहां तार रखा गया है और फिर नहीं चलता है), और 49 बहुत बेहतर है।असेंबली रोबोट और हेडफोन तारों जैसे लगातार दोहराया आंदोलन वाले अनुप्रयोगों के लिए, 70 से 100 अनिवार्य है।
ऐसे अनुप्रयोगों के लिए जिन्हें और अधिक लचीलेपन की आवश्यकता होती है, और भी अधिक स्ट्रैंड्स का उपयोग किया जाता है (वेल्डिंग केबल्स सामान्य उदाहरण हैं, लेकिन यह भी किसी भी एप्लिकेशन को तंग क्षेत्रों में तार को स्थानांतरित करने की आवश्यकता है)।एक उदाहरण # 36 गेज तार के 5,292 किस्में से बना एक 2/0 तार है।स्ट्रैंड्स को पहले 7 स्ट्रैंड्स का बंडल बनाकर आयोजित किया जाता है।फिर इनमें से 7 बंडलों को एक साथ सुपर बंडलों में रखा जाता है।अंत में अंतिम केबल बनाने के लिए 108 सुपर बंडलों का उपयोग किया जाता है।तारों के प्रत्येक समूह में एक हेलिक्स में घाव होता है, ताकि जब तार को फ्लेक्स किया जाए, तो एक बंडल का एक हिस्सा जो हेलिक्स के चारों ओर फैला होता है, उस हिस्से को संकुचित होता है जो तार को कम तनाव की अनुमति देता है।
