उत्पाद विवरण
उत्पत्ति के प्लेस: शंघाई, चीन
ब्रांड नाम: TANKII
प्रमाणन: ISO9001:2015/ ROHS
मॉडल संख्या: Ni80Cr20
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 30 किलो
मूल्य: To negotiate
पैकेजिंग विवरण: स्पूल, कुंडल, गत्ते का डिब्बा या प्लाईवुड मामले ग्राहकों की आवश्यकताओं के अनुसार प्लास्टिक की फिल्म
प्रसव के समय: 7-12 दिनों
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 2000 + टन + साल
आकार: |
जैसी ज़रूरत |
प्रकार: |
नंगा |
कंडक्टर का प्रकार: |
ठोस |
तार का आकार: |
दौर / फंसे |
तारों की संख्या: |
7,19,37,61 |
विशिष्टता: |
एएसटीएम |
आकार: |
जैसी ज़रूरत |
प्रकार: |
नंगा |
कंडक्टर का प्रकार: |
ठोस |
तार का आकार: |
दौर / फंसे |
तारों की संख्या: |
7,19,37,61 |
विशिष्टता: |
एएसटीएम |

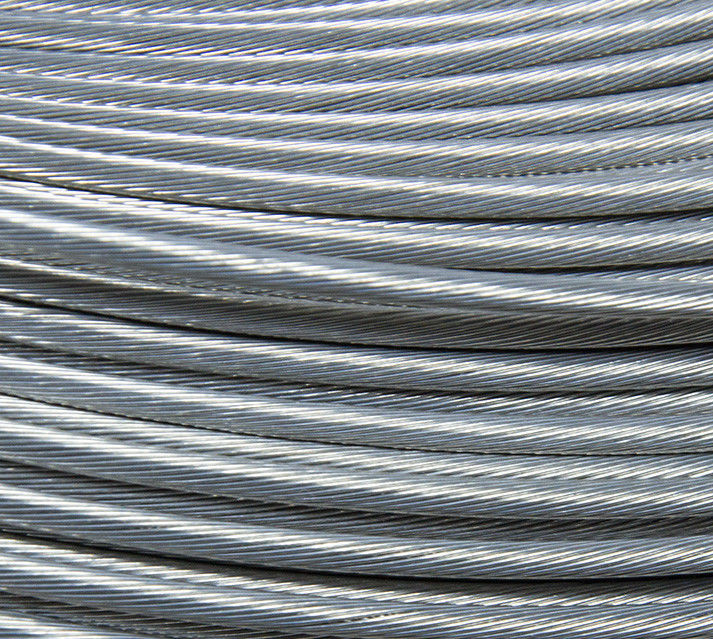

37 * 0.38 स्ट्रैंडेड वायर / केबल निक्रोम वायर कॉइल स्ट्रेट ब्राइट सरफेस के साथ
फंसे तार का विस्तृत विवरण:
फंसे तार बेहद बहुमुखी और कई औद्योगिक, वाणिज्यिक और उपभोक्ता अनुप्रयोगों में कार्यरत हैं।जबकि कुछ अनुप्रयोगों के लिए ठोस कंडक्टर तारों और केबलों की आवश्यकता होती है, फंसे तार को अक्सर इसकी अधिक लचीली डिग्री के लिए पसंद किया जाता है।
फंसे हुए केबल और तारों का उद्योगों में बहुत अधिक उपयोग किया जाता है, जिन्हें एयरोस्पेस, ऑटोमोटिव, संचार, रसायन, इलेक्ट्रॉनिक्स, रक्षा, सुरक्षा, और चिकित्सा उद्योगों जैसे उठाने, समर्थन और तनाव की बहुत आवश्यकता होती है।इन उद्योगों और अधिक की जरूरतों के अनुरूप, फंसे हुए रस्सी तेजी से विशिष्ट है।यदि अनिश्चित है, तो तार रस्सी आपूर्तिकर्ताओं को उचित तार का चयन करने और संभावित महंगी और खतरनाक यांत्रिक विफलताओं से बचने के लिए परामर्श किया जाना चाहिए।
फंसे तारों की पहचान स्ट्रैंड्स की संख्या और स्ट्रैंड प्रति वायर की मात्रा के साथ-साथ रस्सी के बिछाने और पिच दोनों को सूचीबद्ध करके की जाती है।पहचान कोड विशिष्ट प्रकार जैसे कि मुख्य प्रकार, वर्कलोड सीमा, और अधिक, संक्षिप्त रूप में सूचीबद्ध हो सकते हैं।
फंसे हुए तार से जुड़े कनेक्शन, फास्टनरों, फिटिंग और अन्य हार्डवेयर भी महत्वपूर्ण हैं क्योंकि वे फारेन की रोकथाम और कनेक्टिविटी के मामले में तार की बहुमुखी प्रतिभा की भिन्नता प्रदान करते हैं।
ज्यामितीय कारणों से, सबसे कम देखी जाने वाली किस्में आमतौर पर 7: बीच में एक होती हैं, जिसमें 6 इसके निकट संपर्क में होती हैं।अगला स्तर 19 है, जो 7. के शीर्ष पर 12 किस्में की एक और परत है। इसके बाद संख्या बदलती रहती है, लेकिन 37 और 49 आम हैं, फिर 70 से 100 रेंज (संख्या अब सटीक नहीं है) में।इससे भी बड़ी संख्या आम तौर पर केवल बहुत बड़ी केबलों में पाई जाती है।
आवेदन के लिए जहां तार चलता है, 19 सबसे कम है जिसका उपयोग किया जाना चाहिए (7 का उपयोग केवल उन अनुप्रयोगों में किया जाना चाहिए जहां तार रखा गया है और फिर नहीं चलता है), और 49 बहुत बेहतर है।असेंबली रोबोट और हेडफोन तारों जैसे लगातार दोहराया आंदोलन वाले अनुप्रयोगों के लिए, 70 से 100 अनिवार्य है।
ऐसे अनुप्रयोगों के लिए जिन्हें और अधिक लचीलेपन की आवश्यकता होती है, और भी अधिक स्ट्रैंड्स का उपयोग किया जाता है (वेल्डिंग केबल्स सामान्य उदाहरण हैं, लेकिन यह भी किसी भी एप्लिकेशन को तंग क्षेत्रों में तार को स्थानांतरित करने की आवश्यकता है)।एक उदाहरण # 36 गेज तार के 5,292 किस्में से बना एक 2/0 तार है।स्ट्रैंड्स को पहले 7 स्ट्रैंड्स का बंडल बनाकर आयोजित किया जाता है।फिर इनमें से 7 बंडलों को एक साथ सुपर बंडलों में रखा जाता है।अंत में अंतिम केबल बनाने के लिए 108 सुपर बंडलों का उपयोग किया जाता है।तारों के प्रत्येक समूह में एक हेलिक्स में घाव होता है, ताकि जब तार को फ्लेक्स किया जाए, तो एक बंडल का एक हिस्सा जो हेलिक्स के चारों ओर फैला होता है, उस हिस्से को संकुचित होता है जो तार को कम तनाव की अनुमति देता है।
तार की रस्सी की तरह, फंसे तार में तीन मूल तत्व होते हैं: तार फिलामेंट्स, स्ट्रैंड्स और कोर।
पहले घटक धातु की ठंडी खींची हुई छड़ें हैं जो कि एक पूरे के रूप में रस्सी की तुलना में व्यास में अपेक्षाकृत छोटे हैं।
ये फिलामेंट एक तार या समूह के तारों को बनाने के लिए एक साथ मुड़ या लट में होते हैं।तैयार उत्पाद के इच्छित उपयोग के आधार पर किस्में दो से अधिक या कई दर्जन फिलामेंट के रूप में हो सकती हैं।
कोर वह तत्व है जिसके चारों ओर एक पेचदार पैटर्न में किस्में लपेटी जाती हैं।कोर्स को धातु या फाइबर से बनाया जा सकता है और स्ट्रैंड को कोर के चारों ओर या तो दक्षिणावर्त या वामावर्त दिशा में लेट के रूप में जाना जा सकता है।
तारों, किस्में, और कोर के लिए चुनी गई सामग्री महत्वपूर्ण हैं और उन्हें अपने इच्छित उपयोग के लिए उचित शक्ति, लचीलापन और पहनने के प्रतिरोध प्रदान करना चाहिए।स्टेनलेस स्टील के केबल लोकप्रिय हैं, क्योंकि कई अन्य स्टील केबल प्रकार हैं, क्योंकि वे विशिष्ट वांछित विशेषताओं जैसे ताकत और पहनने के प्रतिरोध प्रदान करते हैं।
तांबे और एल्यूमीनियम जैसी अन्य सामग्री को उनकी अच्छी विद्युत चालकता के लिए चुना जा सकता है जबकि निकल मिश्र को विद्युत प्रतिरोध के लिए चुना जाता है।
फंसे तार के निर्माण में नियोजित विशिष्ट सामग्री का उपयोग उस आवेदन के संबंध में किया जाता है जिसमें इसका उपयोग किया जाएगा।
अन्य महत्वपूर्ण विचारों में व्यास, चपटेपन की कठिनाई, तापमान प्रतिरोध और औसत जीवन काल शामिल हैं।
फंसे तार कई छोटे तारों से बने होते हैं जिन्हें एक बड़े कंडक्टर के रूप में बांधा या लपेटा जाता है।फंसे तार समान क्रॉस-सेक्शनल क्षेत्र के ठोस तार की तुलना में अधिक लचीले होते हैं।धातु की थकान के लिए उच्च प्रतिरोध की आवश्यकता होने पर फंसे तार का उपयोग किया जाता है।ऐसी स्थितियों में बहु-मुद्रित-सर्किट-बोर्ड उपकरणों में सर्किट बोर्ड के बीच कनेक्शन शामिल हैं, जहां ठोस तार की कठोरता विधानसभा या सर्विसिंग के दौरान आंदोलन के परिणामस्वरूप बहुत अधिक तनाव पैदा करेगी;उपकरणों के लिए एसी लाइन डोरियों;संगीत वाद्ययंत्र केबल;कंप्यूटर माउस केबल;वेल्डिंग इलेक्ट्रोड केबल;नियंत्रण केबल चलती मशीन भागों को जोड़ने;खनन मशीन केबल;ट्रेलिंग मशीन केबल;और कई अन्य।
उच्च आवृत्तियों पर, वर्तमान तार की सतह के पास की वजह से यात्रा करता है त्वचा का प्रभावजिसके परिणामस्वरूप तार में बिजली की वृद्धि हुई है।फंसे तार इस प्रभाव को कम करने के लिए लग सकता है, क्योंकि स्ट्रैंड्स की कुल सतह का क्षेत्र बराबर ठोस तार के सतह क्षेत्र से अधिक होता है, लेकिन साधारण फंसे हुए तार त्वचा के प्रभाव को कम नहीं करते हैं, क्योंकि सभी किस्में एक साथ शॉर्ट-सर्किट हो जाती हैं और व्यवहार करती हैं एकल कंडक्टर के रूप में।एक फंसे हुए तार में एक ही व्यास के ठोस तार की तुलना में अधिक प्रतिरोध होगा क्योंकि फंसे हुए तार का क्रॉस-सेक्शन सभी तांबा नहीं है;किस्में के बीच अपरिहार्य अंतराल हैं (यह एक सर्कल के भीतर हलकों के लिए सर्कल पैकिंग समस्या है)।कंडक्टर के समान क्रॉस-सेक्शन के साथ एक ठोस तार के रूप में एक फंसे हुए तार को समान समकक्ष गेज कहा जाता है और हमेशा एक बड़ा व्यास होता है।
हालांकि, कई उच्च आवृत्ति अनुप्रयोगों के लिए, निकटता प्रभावत्वचा के प्रभाव से अधिक गंभीर है, और कुछ सीमित मामलों में, साधारण फंसे तार निकटता प्रभाव को कम कर सकते हैं।उच्च आवृत्तियों पर बेहतर प्रदर्शन के लिए, litz wire, जिसमें व्यक्तिगत स्ट्रैंड्स को विशेष पैटर्न में अछूता और मुड़ दिया जाता है, का उपयोग किया जा सकता है।
मिश्र धातु प्रकार | व्यास | प्रतिरोधकता | लचीला | बढ़ाव (%) |
झुकने | मैक्स। निरंतर |
काम कर रहे जिंदगी |
(मिमी) | (ΜΩm) (20 डिग्री सेल्सियस) | शक्ति | टाइम्स | सेवा | (घंटे) | ||
(N / mm²) | तापमान (डिग्री सेल्सियस) |
||||||
Cr20Ni80 | <0.50 | 1.09 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 |
0.50-3.0 | 1.13 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
> 3.0 | 1.14 ± 0.05 | 850-950 | > 20 | > 9 | 1200 | > 20000 | |
Cr30Ni70 | <0.50 | 1.18 ± 0.05 | 850-950 | > 20 | > 9 | 1250 | > 20000 |
≥0.50 | 1.20 ± 0.05 | 850-950 | > 20 | > 9 | 1250 | > 20000 | |
Cr15Ni60 | <0.50 | 1.12 ± 0.05 | 850-950 | > 20 | > 9 | 1125 | > 20000 |
≥0.50 | 1.15 ± 0.05 | 850-950 | > 20 | > 9 | 1125 | > 20000 | |
Cr20Ni35 | <0.50 | 1.04 ± 0.05 | 850-950 | > 20 | > 9 | 1100 | > 18000 |
≥0.50 | 1.06 ± 0.05 | 850-950 | > 20 | > 9 | 1100 | > 18000 | |
1Cr13Al4 | .03-12.0 | 1.25 ± 0.08 | 588-735 | > 16 | > 6 | 950 | > 10000 |
0Cr15Al5 | 1.25 ± 0.08 | 588-735 | > 16 | > 6 | 1000 | > 10000 | |
0Cr25Al5 | 1.42 ± 0.07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
0Cr23Al5 | 1.35 ± 0.06 | 634-784 | > 12 | > 5 | 1250 | > 8000 | |
0Cr21Al6 | 1.42 ± 0.07 | 634-784 | > 12 | > 5 | 1300 | > 8000 | |
1Cr20Al3 | 1.23 ± 0.06 | 634-784 | > 12 | > 5 | 1100 | > 8000 | |
0Cr21Al6Nb | 1.45 ± 0.07 | 634-784 | > 12 | > 5 | 1350 | > 8000 | |
0Cr27Al7Mo2 | .03-12.0 | 1.53 ± 0.07 | 686-784 | > 12 | > 5 | 1400 | > 8000 |
