उत्पाद विवरण
उत्पत्ति के प्लेस: शंघाई, चीन
ब्रांड नाम: TANKII
प्रमाणन: ISO9001:2008/ ROHS
मॉडल संख्या: CUNI44
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 30 किलो
मूल्य: To negotiate
पैकेजिंग विवरण: स्पूल, कुंडल, गत्ते का डिब्बा या प्लाईवुड मामले ग्राहकों की आवश्यकताओं के अनुसार प्लास्टिक की फिल्म
प्रसव के समय: 7-12 दिनों
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 2000 + टन + साल
सतह: |
धब्बों के बिना साफ उज्ज्वल |
रचना: |
कॉपर निकल मैंगनीज |
नमूना नि: शुल्क: |
उपलब्ध |
अन्य ग्रेड प्रदान किए गए: |
CuNi19, CuNi23, CuNi40, CuNi30 |
आकार: |
0,01 * 3-0.3 * 600 |
रंग: |
चांदी जैसा सफेद |
सतह: |
धब्बों के बिना साफ उज्ज्वल |
रचना: |
कॉपर निकल मैंगनीज |
नमूना नि: शुल्क: |
उपलब्ध |
अन्य ग्रेड प्रदान किए गए: |
CuNi19, CuNi23, CuNi40, CuNi30 |
आकार: |
0,01 * 3-0.3 * 600 |
रंग: |
चांदी जैसा सफेद |

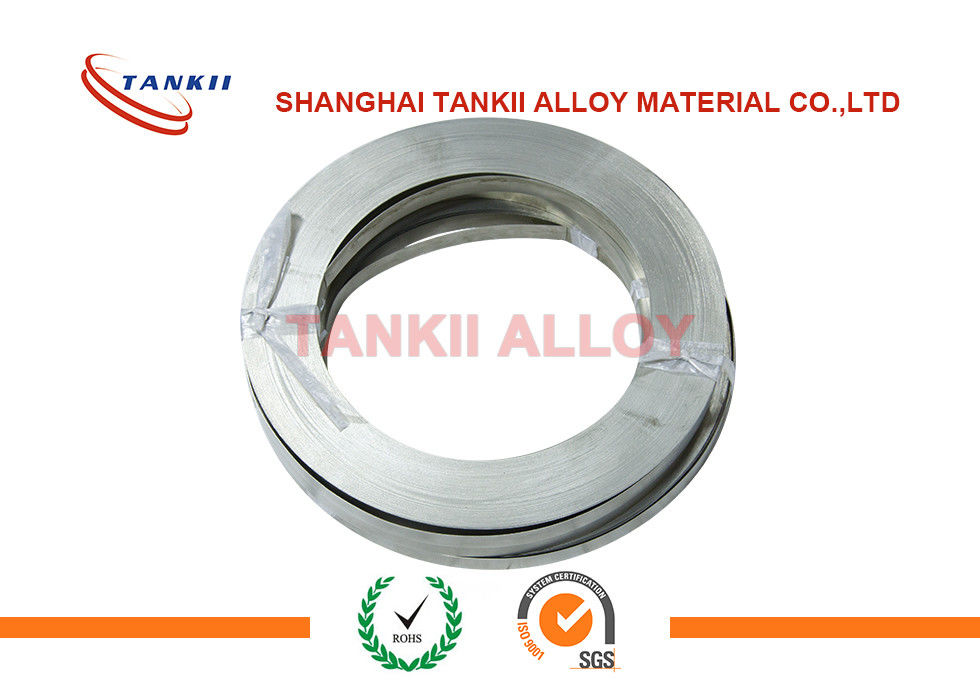

0.6 मिमी मोटी CuNi44 कॉन्स्टेंटन / कोंस्टांटन स्ट्रिप / पन्नी / शीट क्यूप्रोनिक्ल प्रिसिजन स्ट्रिप
कॉन्स्टेंटन एक तांबा-निकल मिश्र धातु है जिसमें आमतौर पर 55% तांबा और 45% निकल शामिल होते हैं।इसकी मुख्य विशेषता इसका प्रतिरोध है जो तापमान की एक विस्तृत श्रृंखला पर स्थिर है।इसी तरह के कम तापमान गुणांक वाले अन्य मिश्र को जाना जाता है, जैसे कि मैंगनिन (Cu86Mn12Ni2)।
सभी आधुनिक स्ट्रेन गेज मिश्र धातुओं में से, कॉन्स्टेंटन सबसे पुराना है, और अभी भी सबसे व्यापक रूप से उपयोग किया जाता है।यह स्थिति इस तथ्य को दर्शाती है कि स्थिरांक में कई तनाव गेज अनुप्रयोगों के लिए आवश्यक गुणों का सबसे अच्छा समग्र संयोजन है।इस मिश्र धातु में, उदाहरण के लिए, पर्याप्त रूप से उच्च तनाव संवेदनशीलता, या गेज कारक है, जो तनाव स्तर और तापमान के लिए अपेक्षाकृत असंवेदनशील है।इसकी प्रतिरोधकता काफी कम ग्रिडों में उपयुक्त प्रतिरोध मान प्राप्त करने के लिए पर्याप्त है, और इसके प्रतिरोध का तापमान गुणांक अत्यधिक नहीं है।इसके अलावा, निरंतरता अच्छी थकान जीवन और अपेक्षाकृत उच्च बढ़ाव क्षमता की विशेषता है।हालांकि, यह ध्यान दिया जाना चाहिए कि निरंतरता 65 ° C (150 ° F) से अधिक तापमान पर एक सतत बहाव का प्रदर्शन करती है;और इस विशेषता को ध्यान में रखा जाना चाहिए जब तनाव गेज की शून्य स्थिरता घंटे या दिनों की अवधि में महत्वपूर्ण है।
a) Ni = 44%, Mn = 1.5%, Fe = 0.5%, Cu = शेष
बी) ए-मिश्र धातु: बहुत महत्वपूर्ण बात, निरंतरता को आत्म-तापमान क्षतिपूर्ति के लिए संसाधित किया जा सकता है जो थर्मल विस्तार के परीक्षण सामग्री गुणांक की एक विस्तृत श्रृंखला से मेल खाती है।मिश्र धातु को स्व-तापमान-क्षतिपूर्ति (STC) संख्या 00, 03, 05, 06, 09, 13, 15, 18, 30, 40 और 50 में आपूर्ति की जाती है, इसी तापीय विस्तार गुणांक के साथ परीक्षण सामग्री पर उपयोग के लिए, भागों में व्यक्त लंबाई प्रति लाख (या /m / m) प्रति केल्विन या डिग्री सेल्सियस या डिग्री फ़ारेनहाइट।
ग) पी-मिश्र धातु: बहुत बड़े उपभेदों की माप के लिए, 5% (50 000 माइक्रोस्ट्रेन) या उससे ऊपर, annealed महाद्वीपीय (P मिश्र धातु) सामान्य रूप से चयनित ग्रिड सामग्री है।इस रूप में कॉन्स्टेंटन बहुत नमनीय है;और, (3 मिमी) और अधिक लंबे समय तक 0.125 के गेज लंबाई में> 20% तक तनावपूर्ण किया जा सकता है।हालांकि, यह ध्यान में रखा जाना चाहिए कि उच्च चक्रीय उपभेदों के तहत पी मिश्र धातु प्रत्येक चक्र के साथ कुछ स्थायी प्रतिरोध परिवर्तन प्रदर्शित करेगा, और तनाव गेज में एक इसी शून्य बदलाव का कारण होगा।इस विशेषता के कारण, और बार-बार तनाव के साथ समयपूर्व ग्रिड की विफलता की प्रवृत्ति, पी मिश्र धातु को आमतौर पर चक्रीय तनाव अनुप्रयोगों के लिए अनुशंसित नहीं किया जाता है।धातु और प्लास्टिक पर क्रमशः उपयोग के लिए 08 और 40 के एसटीसी नंबरों के साथ पी मिश्र धातु उपलब्ध है।
Cu | CuNi2 | CuNi6 | CuNi10 | CuNi23Mn | CuNi44 | ||
तन्यता ताकत | [N / mm²] | 220-300 | 260-360 | 270-370 | 300-390 | 500-550 | 560-680 |
1% बढ़ाव पर यील्ड की ताकत | [N / mm²] | 120-200 | 140-240 | 160-220 | 140-250 | 200-330 | 400-500 |
झुकने प्रदर्शन | [%] | 100 | 160 | 760 | |||
प्रतिरोध (IACS) | [%] | 101 | 34 | 17 | 12 | 6 | 3 |
प्रवाहकत्त्व | [एस * मी / mm²] | 58.5 | 20.0 | 10.0 | 6.7 | 3.33 | 2.0 |
प्रतिरोधकता | [ओम * mm² / मी] | 0.0171 | 0.05 | 0.10 | 0.1493 | 0.30 | 0.50 |
प्रतिरोध का थर्मल गुणांक | [1E-6 / K] | 3900-4300 | 1100-1600 | 500-900 | 350-400 | 150-200 | -80 - +40 |
solderability | [-] | अच्छा | अच्छा | अच्छा | अच्छा | अच्छा | कोई पारंपरिक सोल्डरिंग नहीं |
