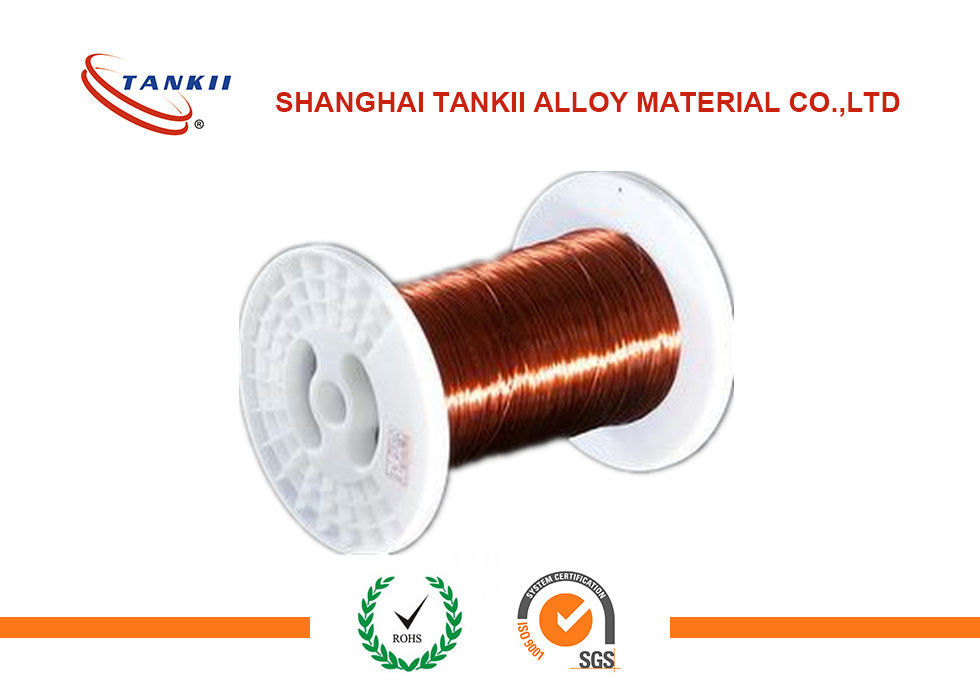

राउंड कॉपर बेस्ड निकर अलॉय 180 क्लास इंसुलेटेड कॉपर वायर

राउंड कॉपर बेस्ड निकर अलॉय 180 क्लास इंसुलेटेड कॉपर वायर

1. सामग्री सामान्य विवरण

1)

Manganin आमतौर पर 84% तांबा, 12% मैंगनीज और 4% निकल का मिश्र धातु है।

मैंगनीन तार और पन्नी का उपयोग प्रतिरोधों के निर्माण में किया जाता है, विशेष रूप से एमीमीटर शंट, क्योंकि इसके लगभग शून्य तापमान प्रतिरोध और दीर्घकालिक स्थिरता का गुणांक है।कई मैंगनिन प्रतिरोधों ने 1901 से 1990 तक संयुक्त राज्य अमेरिका में ओम के लिए कानूनी मानक के रूप में कार्य किया। मैंगनीन तार का उपयोग क्रायोजेनिक सिस्टम में विद्युत कंडक्टर के रूप में भी किया जाता है, उन बिंदुओं के बीच गर्मी हस्तांतरण को कम करता है जिन्हें विद्युत कनेक्शन की आवश्यकता होती है।

मैंगेनिन का उपयोग उच्च दाब वाले शॉक वेव्स (जैसे विस्फोटकों के विस्फोट से उत्पन्न) के अध्ययन के लिए किया जाता है क्योंकि इसमें निम्न है तनाव संवेदनशीलता लेकिन उच्च हाइड्रोस्टेटिक दबाव संवेदनशीलता।

2)

constantan एक है तांबा-निकल मिश्र धातुके रूप में भी जाना जाता है यूरेका, अग्रिम, तथा नौका।इसमें आमतौर पर 55% तांबा और 45% निकल होता है। इसकी मुख्य विशेषता इसकी प्रतिरोधकता है, जो तापमान की एक विस्तृत श्रृंखला पर स्थिर है।इसी तरह के कम तापमान गुणांक वाले अन्य मिश्रमैंगनीन जैसे ज्ञात हैं(Cu₈₆Mn₁₂नी₂)।

माप के लिएबहुत बड़े उपभेदों का, 5% (50 000 माइक्रोस्ट्रियन)) या ऊपर, एनायल्ड कंटिन (P मिश्र धातु) सामान्य रूप से चयनित ग्रिड सामग्री है।इस रूप में कॉन्स्टेंटन बहुत हैनमनीय;और, गेज की लंबाई में 0.125 इंच (3.2 मिमी) और उससे अधिक,> 20% तक बढ़ाया जा सकता है।हालांकि, यह ध्यान में रखा जाना चाहिए कि उच्च चक्रीय उपभेदों के तहत पी मिश्र धातु प्रत्येक चक्र के साथ कुछ स्थायी प्रतिरोधकता परिवर्तन प्रदर्शित करेगा, और इसी का कारण होगाशून्यस्ट्रेन गेज में बदलाव।इस विशेषता के कारण, और बार-बार तनाव के साथ समयपूर्व ग्रिड की विफलता की प्रवृत्ति, पी मिश्र धातु को आमतौर पर चक्रीय तनाव अनुप्रयोगों के लिए अनुशंसित नहीं किया जाता है।धातुओं पर उपयोग के लिए P मिश्र धातु STC के 08 और 40 नंबर के साथ उपलब्ध हैऔर प्लास्टिक, क्रमशः।

2. एनामेल्ड तार परिचय और अनुप्रयोग

यद्यपि "एनामेल्ड" के रूप में वर्णित किया गया है, तामचीनी तार वास्तव में, तामचीनी पेंट की एक परत के साथ लेपित नहीं है और न ही फ्यूज़ेड ग्लास पाउडर से बने विटेरियस एनामेल के साथ।आधुनिक चुंबक तार आमतौर पर बहुलक फिल्म इन्सुलेशन के एक से चार परतों (क्वाड-फिल्म प्रकार के तार के मामले में) का उपयोग करता है, अक्सर दो अलग-अलग रचनाओं के लिए, एक कठिन, निरंतर इन्सुलेट परत प्रदान करता है।मैग्नेट वायर इंसुलेटिंग फ़िल्में (बढ़ती तापमान रेंज के क्रम में) पॉलीविनाइल फॉर्मल (फॉर्मर), पॉलीयुरेथेन, पॉलीमाइड, पॉलीमाइड, पॉलिस्टर, पॉलिएस्टर-पॉलीमाइड, पॉलियामाइड-पॉलीमाइड (या एमाइड-इमाइड, और पॉलीमाइड) का उपयोग करती हैं।पॉलिमाइड इंसुलेटेड चुंबक तार 250 ° C तक संचालन में सक्षम है।मोटी वर्ग या आयताकार चुंबक तार के इन्सुलेशन को अक्सर उच्च तापमान वाले पॉलीमाइड या फाइबरग्लास टेप के साथ लपेटकर संवर्धित किया जाता है, और पूर्ण घुमावदार अक्सर इन्सुलेशन ताकत और घुमावदार की दीर्घकालिक विश्वसनीयता में सुधार करने के लिए एक इन्सुलेट वार्निश के साथ वैक्यूम संसेचित होते हैं।

स्व-सहायक कॉइल कम से कम दो परतों के साथ लेपित तार के साथ घाव होते हैं, सबसे बाहरी एक थर्माप्लास्टिक होता है जो गर्म होने पर एक साथ मुड़ता है।

अन्य प्रकार के इन्सुलेशन जैसे कि वार्निश, अरिदम पेपर, क्राफ्ट पेपर, माइका और पॉलिएस्टर फिल्म के साथ फाइबरग्लास यार्न का भी ट्रांसफार्मर और रिएक्टर जैसे विभिन्न अनुप्रयोगों के लिए दुनिया भर में व्यापक रूप से उपयोग किया जाता है।ऑडियो सेक्टर में, चांदी के निर्माण का एक तार, और विभिन्न अन्य इंसुलेटर, जैसे कपास (कभी-कभी किसी तरह के कोएगुलेटिंग एजेंट / थिकनेटर, जैसे कि बीज़वैक्स के साथ परमिट किया जाता है) और पॉलीटेट्रफ्लुओरोएथिलीन (पीटीएफई) पाया जा सकता है।पुरानी इन्सुलेशन सामग्री में कपास, कागज या रेशम शामिल थे, लेकिन ये केवल कम तापमान वाले अनुप्रयोगों (105 डिग्री सेल्सियस तक) के लिए उपयोगी होते हैं।

निर्माण में आसानी के लिए, कुछ कम-तापमान-ग्रेड चुंबक तार में इन्सुलेशन होता है जिसे टांका लगाने की गर्मी से हटाया जा सकता है। इसका मतलब यह है कि पहले इन्सुलेशन से अलग किए बिना सिरों पर विद्युत कनेक्शन बनाए जा सकते हैं।

3. रासायनिक संरचना और मुख्य संपत्ति Cu-Ni कम प्रतिरोध मिश्र धातु
