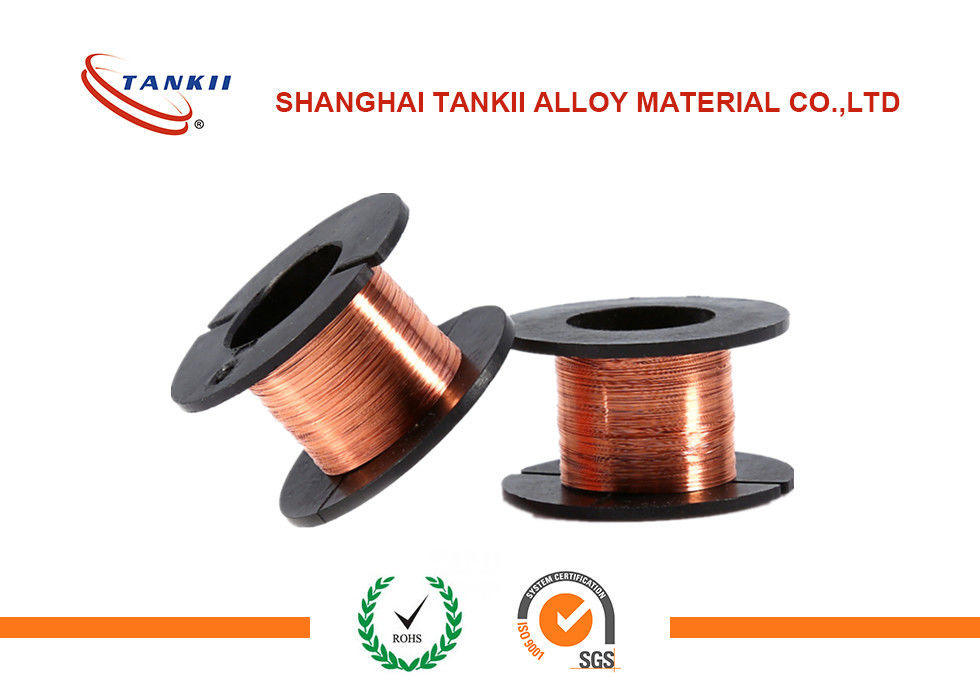

दीया 0.1 - 10 मिमी तामचीनी लेपित तार कॉपर एल्यूमीनियम स्टेनलेस स्टील कंडक्टर

दीया 0.1 - 10 मिमी तामचीनी लेपित तार कॉपर एल्यूमीनियम स्टेनलेस स्टील कंडक्टर

एनामेल्ड तार इन्सुलेशन की एक पतली परत के साथ तांबे का तार है, और इसका उपयोग ट्रांसफार्मर, घाव कॉइल, मोटर्स, सोलनॉइड, और उपकरणों सहित विभिन्न अनुप्रयोगों में किया जाता है।राष्ट्रीय विद्युत निर्माता संघ (NEMA) मानकों के आधार पर विशिष्ट आकार की आवश्यकताओं को पूरा करने के लिए कच्चा तांबा तैयार किया जाता है।यह चुंबक तार ऑपरेटिंग तापमान (200 ° C / 392 ° F) और इन्सुलेशन मेकअप के लिए NEMA MW-35-C मानक को पूरा करता है।इन्सुलेशन एक पॉलियामाइडाइड ओवरकोट के साथ संशोधित पॉलिएस्टर से बनाया गया है, और छोटे सर्किट से कुंडलित तार की सुरक्षा करता है।इस तार के उच्च तापमान गुण इसे गंभीर थर्मल अधिभार अनुप्रयोगों के लिए उपयुक्त बनाते हैं।

तार प्रकार: तामचीनी तांबे / एल्यूमीनियम / स्टेनलेस स्टील के तार

व्यास: 0.1-10 मिमी

रंग: प्राकृतिक या अनुकूलित

इन्सुलेशन: पॉलिएस्टर w / Polyamideimide ओवरकोट

NEMA विवरण: MW-35-C

बिल्ड: हेवी मिन-नोम

तापमान रेटिंग: के रूप में कस्टम की मांग की

उदाहरण विशिष्टता:

ट्रांसफार्मर में आवेदन

एक ट्रांसफार्मर एक उपकरण है जो विद्युत ऊर्जा को अपने कॉइल (वाइंडिंग) के माध्यम से एक सर्किट से दूसरे में स्थानांतरित करता है।मोटर वाइंडिंग के लिए आवश्यक गुण ट्रांसफार्मर के लिए आवश्यक समान हैं, लेकिन ऑपरेटिंग तापमान पर यांत्रिक कंपन और केन्द्रापसारक बलों का सामना करने के लिए अतिरिक्त आवश्यकता के साथ।

ट्रांसफार्मर वाइंडिंग आमतौर पर तांबे से बनाई जाती है, लेकिन एल्यूमीनियम एक उपयुक्त प्रतियोगी है जहां वजन और पहली लागत निर्णायक कारक हैं।

उत्तरी अमेरिका में, एल्यूमीनियम कम-वोल्टेज, शुष्क-प्रकार के ट्रांसफॉर्मर के लिए 15 किलोवोल्ट-एम्पीयर (केवीए) से बड़ा है।दुनिया के अधिकांश अन्य क्षेत्रों में, तांबा प्रमुख घुमावदार सामग्री है।क्रय निर्णय आम तौर पर प्रति किलोवाट मुद्रा में व्यक्त नुकसान के मूल्यांकन का एक कार्य है।

ट्रांसफार्मर वाइंडिंग के निर्माण के लिए इस्तेमाल किया जाने वाला तांबा छोटे उत्पादों के लिए तार के रूप में और बड़े उपकरणों के लिए पट्टी के रूप में होता है।छोटे उत्पादों के लिए, तार को टूटने के बिना घाव होने के लिए पर्याप्त मजबूत होना चाहिए, फिर भी करीब-करीब घुमावदार घुमाव प्रदान करने के लिए पर्याप्त लचीला।स्ट्रिप उत्पादों को अच्छी सतह की गुणवत्ता का होना चाहिए ताकि इन्सुलेट एनामेल्स वोल्टेज के नीचे न टूटें।स्ट्रिप को बनने और पैक करने के लिए अच्छा लचीलापन है, जबकि सामयिक शॉर्ट-सर्किट परिस्थितियों में स्थापित उच्च इलेक्ट्रो-मैकेनिकल तनावों का सामना करने के लिए अच्छी ताकत की आवश्यकता होती है।ट्रांसफार्मर में कॉपर घुमावदार तार सभी आधुनिक इन्सुलेशन सामग्री, जैसे लाह और तामचीनी के साथ संगत हैं।कुंडलियों में सर्वश्रेष्ठ दक्षता देने के लिए लैक्क्विर्स वाइन्डिंग के नज़दीकी अंतर को अनुमति देते हैं।

एल्युमीनियम के ऊपर कॉपर वाइंडिंग्स चुनने का एक प्रमुख इंजीनियरिंग कारण अंतरिक्ष विचार है।ऐसा इसलिए है क्योंकि कॉपर-घाव ट्रांसफार्मर को एल्यूमीनियम ट्रांसफार्मर से छोटा किया जा सकता है।एल्यूमीनियम ट्रांसफार्मर में बराबर रेटिंग प्राप्त करने के लिए, तांबे के कंडक्टरों की तुलना में 66% बड़े क्रॉस-सेक्शनल क्षेत्र की आवश्यकता होती है।हालांकि, बड़े आकार के कंडक्टरों के उपयोग से एल्यूमीनियम की घुमावदार ताकत तांबे की वाइंडिंग के बराबर होती है।

तांबा-घाव ट्रांसफार्मर का एक और महत्वपूर्ण लाभ कनेक्टिविटी है।ऑक्सीकरण को रोकने के लिए गुणवत्ता वाले संयुक्त यौगिक के साथ सफाई और ब्रश करना तांबे के साथ आवश्यक नहीं है।
