कम्पोजिट एनामेल इंसुलेटेड वायर 220 ग्रेड स्टेनलेस स्टील 430F इन ट्रांसफार्मर

कम्पोजिट एनामेल इंसुलेटेड वायर 220 ग्रेड स्टेनलेस स्टील 430F इन ट्रांसफार्मर

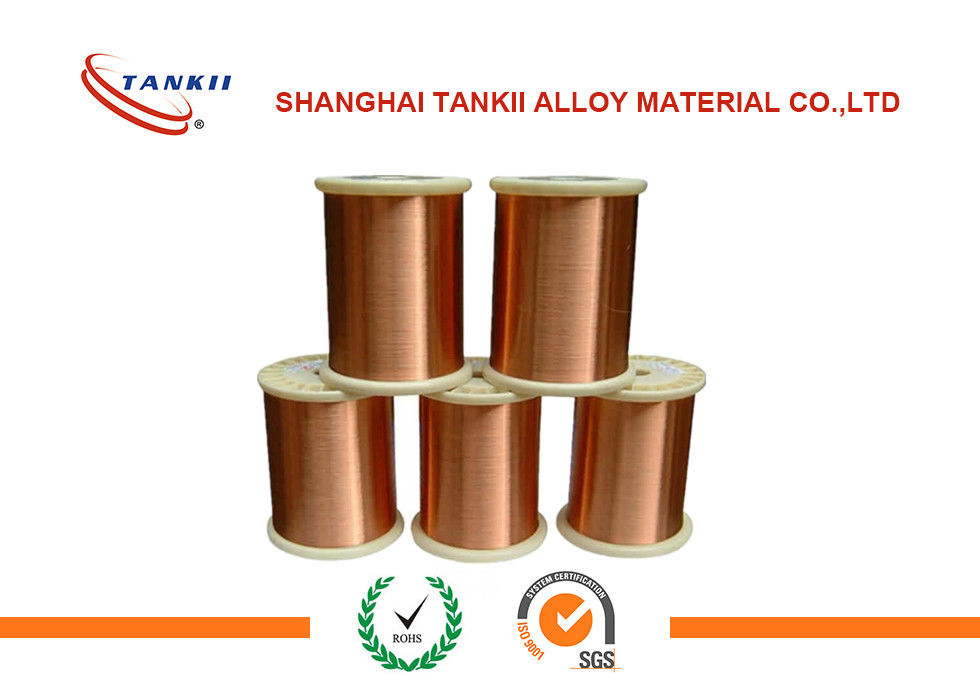

तामचीनी तारइन्सुलेशन की एक बहुत पतली परत के साथ लेपित तांबे या एल्यूमीनियम या स्टेनलेस चोरी के तार है।इसका उपयोग ट्रांसफार्मर, प्रेरक, मोटर्स, स्पीकर, हार्ड डिस्क हेड एक्ट्यूएटर, इलेक्ट्रोमैग्नेट्स और अन्य अनुप्रयोगों के निर्माण में किया जाता है जिनके लिए अछूता तार के तंग कॉइल की आवश्यकता होती है।

तार ही सबसे अधिक बार पूरी तरह से annealed है, इलेक्ट्रोलाइटिक रूप से परिष्कृत तांबा।एल्यूमीनियम चुंबक तार कभी-कभी बड़े ट्रांसफार्मर और मोटर्स के लिए उपयोग किया जाता है।इन्सुलेशन आमतौर पर तामचीनी के बजाय कठिन बहुलक फिल्म सामग्री से बना होता है, जैसा कि नाम से पता चल सकता है।

यद्यपि "एनामेल्ड" के रूप में वर्णित किया गया है, तामचीनी तार वास्तव में, तामचीनी पेंट की एक परत के साथ लेपित नहीं है और न ही फ्यूज़ेड ग्लास पाउडर से बने विटेरियस एनामेल के साथ।आधुनिक चुंबक तार आमतौर पर बहुलक फिल्म इन्सुलेशन के एक से चार परतों (क्वाड-फिल्म प्रकार के तार के मामले में) का उपयोग करता है, अक्सर दो अलग-अलग रचनाओं के लिए, एक कठिन, निरंतर इन्सुलेट परत प्रदान करता है।मैग्नेट वायर इंसुलेटिंग फिल्मों का उपयोग (बढ़ते तापमान रेंज के क्रम में) पॉलीविनाइल फॉर्मल (फॉर्मवर), पॉलीयुरेथेन, पॉलियामाइड, पॉलिएस्टर, पॉलिएस्टर-पॉलीमाइड, पॉलियामाइड-पॉलीमाइड (या एमाइड-इमाइड), और पॉलीमाइड का उपयोग करते हैं।पॉलिमाइड इंसुलेटेड चुंबक तार 250 ° C तक संचालन में सक्षम है।मोटी वर्ग या आयताकार चुंबक तार के इन्सुलेशन को अक्सर उच्च तापमान वाले पॉलीमाइड या फाइबरग्लास टेप के साथ लपेटकर संवर्धित किया जाता है, और पूर्ण घुमावदार अक्सर इन्सुलेशन ताकत और घुमावदार की दीर्घकालिक विश्वसनीयता में सुधार करने के लिए एक इन्सुलेट वार्निश के साथ वैक्यूम संसेचित होते हैं।

स्व-सहायक कॉइल कम से कम दो परतों के साथ लेपित तार के साथ घाव होते हैं, सबसे बाहरी एक थर्माप्लास्टिक होता है जो गर्म होने पर एक साथ मुड़ता है।

अन्य प्रकार के इन्सुलेशन जैसे कि वार्निश, अरिदम पेपर, क्राफ्ट पेपर, माइका और पॉलिएस्टर फिल्म के साथ फाइबरग्लास यार्न का भी ट्रांसफार्मर और रिएक्टर जैसे विभिन्न अनुप्रयोगों के लिए दुनिया भर में व्यापक रूप से उपयोग किया जाता है।ऑडियो सेक्टर में, चांदी के निर्माण का एक तार, और विभिन्न अन्य इंसुलेटर, जैसे कपास (कभी-कभी किसी तरह के कोएगुलेटिंग एजेंट / थिकनेटर, जैसे कि बीज़वैक्स के साथ परमिट किया जाता है) और पॉलीटेट्रफ्लुओरोएथिलीन (पीटीएफई) पाया जा सकता है।पुरानी इन्सुलेशन सामग्री में कपास, कागज या रेशम शामिल थे, लेकिन ये केवल कम तापमान वाले अनुप्रयोगों (105 डिग्री सेल्सियस तक) के लिए उपयोगी होते हैं।

निर्माण में आसानी के लिए, कुछ कम-तापमान-ग्रेड चुंबक तार में इन्सुलेशन होता है जिसे solederingThis की गर्मी से हटाया जा सकता है इसका मतलब है कि अंत में विद्युत कनेक्शन पहले इन्सुलेशन को अलग किए बिना बनाया जा सकता है।
