उत्पाद विवरण:
|
| विशिष्ट विक्षेप: | 15.5 | प्रतिरोधकता: | 78.0 * (± 5%) |
|---|---|---|---|
| घनत्व: | 8.1g / सेमी ³ | उपयोगी विक्षेपण तापमान: | -70 ~ 350 ℃ |
| रैखिकता का तापमान: | -20 ~ 200 ℃ | Flexivity: | 28.5 * (1 ± 4%) |
| लोच के मापांक: | 15.5 | उपयोग: | तापमान मुआवजा तत्व |
| सुविधाएँ: | उच्च प्रतिरोधकता | नाम: | TB1577A |
| अधिकतम तापमान: | 450 ℃ | ||
| प्रमुखता से दिखाना: | soft magnetic alloy,kovar मिश्र धातु |
||

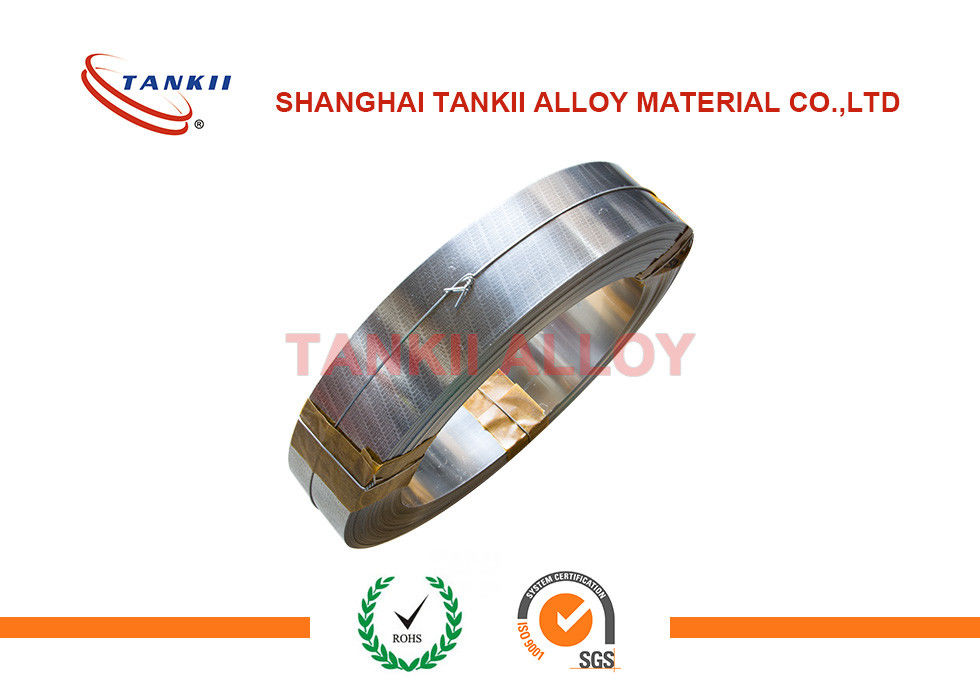

थर्मल बिंबल स्ट्रिप TB1577A ऑटोमैटिक प्रोटेक्शन के लिए लोअर इलास्टिक मोडुलस जो OEM प्रिंट मार्क के साथ स्विच हो रहा है
एक तापमान परिवर्तन को यांत्रिक विस्थापन में बदलने के लिए एक द्विध्रुवीय पट्टी का उपयोग किया जाता है। पट्टी में विभिन्न धातुओं के दो स्ट्रिप्स होते हैं जो अलग-अलग दरों पर विस्तारित होते हैं जैसे कि वे गर्म होते हैं, आमतौर पर स्टील और तांबा, या कुछ मामलों में स्टील और पीतल। स्ट्रिप्स को अपनी लंबाई में एक साथ जोड़कर रिवाइटिंग, ब्रेज़िंग या वेल्डिंग द्वारा जोड़ा जाता है। विभिन्न विस्तार फ्लैट पट्टी को गर्म होने पर एक तरह से मोड़ने के लिए मजबूर करते हैं, और विपरीत दिशा में अगर इसके शुरुआती तापमान से नीचे ठंडा किया जाता है। थर्मल विस्तार के उच्च गुणांक के साथ धातु वक्र के बाहरी तरफ होती है जब पट्टी गर्म होती है और आंतरिक तरफ ठंडा होने पर
पट्टी की बग़ल में विस्थापन, दोनों में से किसी भी धातु के छोटे लंबाई विस्तार से बहुत बड़ा है। इस आशय का उपयोग यांत्रिक और विद्युत उपकरणों की एक श्रेणी में किया जाता है। कुछ अनुप्रयोगों में बायमेटल पट्टी का उपयोग फ्लैट रूप में किया जाता है। दूसरों में, इसे कॉम्पैक्टनेस के लिए एक कुंडल में लपेटा जाता है। कुंडलित संस्करण की अधिक से अधिक लंबाई बेहतर संवेदनशीलता देती है।
| ग्रेड | 5J1580 |
| उच्च विस्तार परत | Ni20Mn6 |
| कम विस्तार की परत | Ni36 |
विवरण:
रासायनिक संरचना(%)
| ग्रेड | सी | सी | Mn | पी | एस | नी | सीआर | Cu | फे |
| Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35 ~ 37 | - | - | बाल। |
| ग्रेड | सी | सी | Mn | पी | एस | नी | सीआर | Cu | फे |
| Ni20Mn6 | ≤0.05 | 0.15 ~ 0.3 | 5.5 ~ 6.5 | ≤0.02 | ≤0.02 | 19 ~ 21 | - | - | बाल। |
भौतिक गुण
> घनत्व (जी / सेमी 3): 8.1
> स्वीकार्य तापमान ()C): -70 ~ 350
रैखिक तापमान ()C): -20 ~ 180
> विद्युत प्रतिरोधकता (μΩ * m): 0.8 (5% (20 )C)
> तापीय चालकता (W / m। ConductC): 12
> झुकने के / 10-6 -C-1 (20 ~ 135 )C): 15
> लोचदार मापांक, ई / जीपीए 147 ~ 177
आवेदन: सामग्री मुख्य रूप से स्वचालित नियंत्रण उपकरणों और इंस्ट्रूमेंटेशन में होती है (जैसे: निकास थर्मामीटर, थर्मोस्टैट, वोल्टेज नियामक, तापमान रिले, स्वचालित सुरक्षा स्विचिंग, डायाफ्राम मीटर, आदि) तापमान नियंत्रण, तापमान मुआवजा, वर्तमान सीमा, तापमान संकेतक और अन्य बनाते हैं। गर्मी के प्रति संवेदनशील घटक।
फ़ीचर: थर्मोस्टेट बिमेटेलिक की बुनियादी विशेषताओं में तापमान में बदलाव के साथ विरूपण हो रहा है, जिसके परिणामस्वरूप एक निश्चित क्षण है।
थर्मोस्टेट बिमेटालिक स्ट्रिप विस्तार गुणांक पूरी संपर्क सतह के साथ धातु या मिश्र धातु की दो या अधिक परतों से अलग है, मजबूती से बंधे हुए, तापमान-निर्भर आकार परिवर्तन होने से थर्मोसेंसिव कार्यात्मक कंपोजिट होते हैं। जिसमें सक्रिय परत का उच्च विस्तार गुणांक एक परत होता है जिसे परत के विस्तार का निम्न गुणांक कहा जाता है जिसे निष्क्रिय परत कहा जाता है।
अवलोकन
थर्मल बायमेटल स्ट्रिप धातु या धातु ठोस संयोजन की दो या दो से अधिक परतों के अलग-अलग विस्तार गुणांक द्वारा होती है, और पूरे इंटरफेस के साथ तापमान के साथ बदलती है और आकार के थर्मल फ़ंक्शन समग्र सामग्रियों में बदलते हैं। उच्च विस्तार गुणांक का एक सक्रिय परत बन जाता है , कम विस्तार गुणांक निष्क्रिय हो जाता है। उच्च प्रतिरोधकता के साथ जब आवश्यकताएं होती हैं, लेकिन गर्मी संवेदनशील प्रतिरोध प्रदर्शन अनिवार्य रूप से एक ही प्रकार की थर्मल बायमेटल श्रृंखला होती है, तो अलग-अलग मोटाई की मध्यम परत की दो परतों के बीच एक शंट परत के रूप में जोड़ा जा सकता है, जिसे प्राप्त करना है विभिन्न प्रतिरोधकता को नियंत्रित करने का उद्देश्य।
थर्मल बायमेटल की मूल विशेषता तापमान और तापमान विकृति के साथ बदल रही है, जिसके परिणामस्वरूप एक निश्चित क्षण होता है। कोई भी उपकरण इस ऊर्जा का उपयोग स्वचालित नियंत्रण को प्राप्त करने के लिए गर्मी ऊर्जा को यांत्रिक कार्यों में बदलने के लिए करता है। माप में नियंत्रण प्रणाली और तापमान संवेदक के लिए इस्तेमाल किया जाने वाला त्वचीय बायमेटल साधन।
ऊष्मा उपचार की प्रणाली: तनाव को समाप्त करने के लिए गर्मी संवेदनशील प्रतिरोध, प्रतिरोधकता और नमूनों के लोचदार मापांक को गर्मी उपचार से गुजरना होगा।
मुख्य विशेषताएं: उच्च गर्मी संवेदनशील गुण और उच्च प्रतिरोधकता, लेकिन कम लोचदार मापांक और तनाव की अनुमति, साधन की संवेदनशीलता को बढ़ा सकते हैं, छोटे आकार और प्रतिक्रिया को बढ़ा सकते हैं
