उत्पाद विवरण:
|
| उपयोग: | तापमान नियंत्रण घटकों | घनत्व: | 8.1 |
|---|---|---|---|
| तापमान वक्रता: | 28.5 ± 5% | प्रतिरोध: | 0.8 |
| झुकने से: | 15.0 | उत्पाद का नाम: | थर्मल बाईमेटल पट्टी |
| प्रमुखता से दिखाना: | प्रेसिजन टयूबिंग,kovar मिश्र धातु |
||

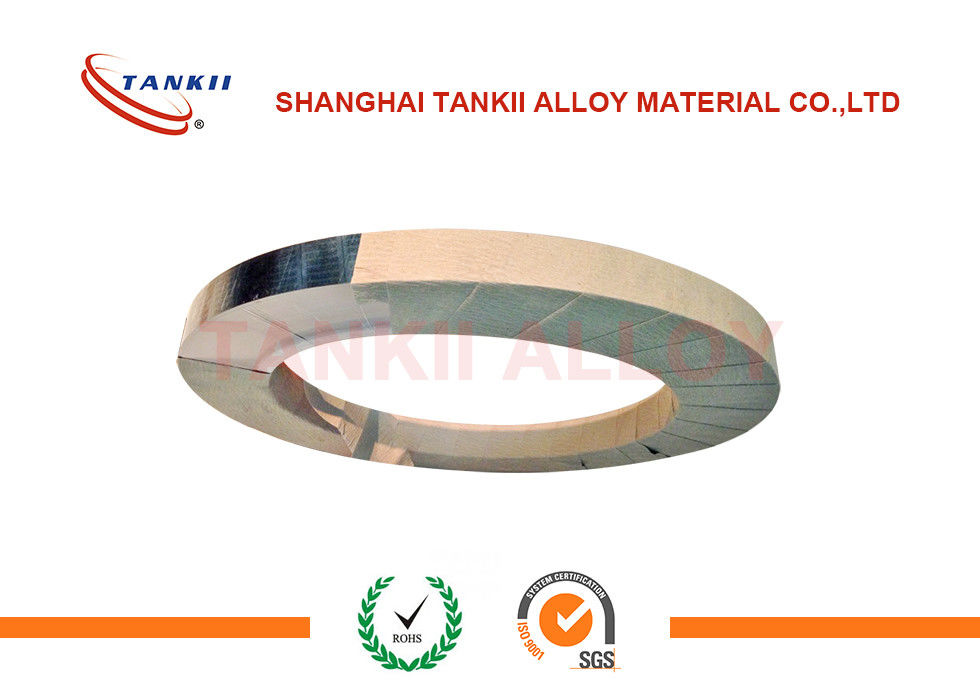

TANKII-5J1580 ( द्विधात्वीय पट्टी )
(सामान्य नाम: कंठाल १५५)
तापमान परिवर्तन को यांत्रिक विस्थापन में परिवर्तित करने के लिए Bimetallic strip का उपयोग किया जाता है। पट्टी में अलग-अलग धातुओं के दो स्ट्रिप्स होते हैं जो अलग-अलग दरों पर विस्तारित होते हैं जैसे कि वे गर्म होते हैं, आमतौर पर स्टील और तांबा, या कुछ मामलों में स्टील और पीतल। स्ट्रिप्स को अपनी लंबाई में एक साथ जोड़कर रिवाइटिंग, ब्रेज़िंग या वेल्डिंग द्वारा जोड़ा जाता है। विभिन्न विस्तार फ्लैट पट्टी को गर्म होने पर एक तरह से मोड़ने के लिए मजबूर करते हैं, और विपरीत दिशा में अगर इसके शुरुआती तापमान से नीचे ठंडा किया जाता है। थर्मल विस्तार के उच्च गुणांक के साथ धातु वक्र के बाहरी तरफ होती है जब पट्टी गर्म होती है और अंदर की तरफ ठंडा होने पर
पट्टी की बग़ल में विस्थापन, दोनों में से किसी भी धातु के छोटे लंबाई विस्तार से बहुत बड़ा है। इस प्रभाव का उपयोग यांत्रिक और विद्युत उपकरणों की एक श्रेणी में किया जाता है। कुछ अनुप्रयोगों में बायमेटल पट्टी का उपयोग फ्लैट रूप में किया जाता है। दूसरों में, इसे कॉम्पैक्टनेस के लिए एक कुंडल में लपेटा जाता है। कुंडलित संस्करण की अधिक से अधिक लंबाई बेहतर संवेदनशीलता देती है।
आवेदन: सामग्री मुख्य रूप से स्वचालित नियंत्रण उपकरणों और इंस्ट्रूमेंटेशन में होती है (जैसे: निकास थर्मामीटर, थर्मोस्टैट, वोल्टेज नियामक, तापमान रिले, स्वचालित सुरक्षा स्विचिंग, डायाफ्राम मीटर, आदि) तापमान नियंत्रण, तापमान मुआवजा, वर्तमान सीमा, तापमान संकेतक और अन्य बनाते हैं। गर्मी के प्रति संवेदनशील घटक।
रचना
| ग्रेड | 5J1580 |
| उच्च विस्तार परत | Ni20Mn6 |
| कम विस्तार की परत | Ni36 |
रासायनिक संरचना (%)
| ग्रेड | सी | सी | Mn | पी | एस | नी | सीआर | Cu | फे |
| Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35 ~ 37 | - | - | बाल। |
| ग्रेड | सी | सी | Mn | पी | एस | नी | सीआर | Cu | फे |
| Ni20Mn6 | ≤0.05 | 0.15 ~ 0.3 | 5.5 ~ 6.5 | ≤0.02 | ≤0.02 | 19 ~ 21 | - | - | बाल। |
| घनत्व (जी / सेमी 3) | 8.1 |
| 20 ( C (OM mm2 / m) पर विद्युत प्रतिरोधकता | 0.8 ± 5% |
| थर्मल चालकता, λ / W / (m * λC) | 12 |
| लोचदार मापांक, ई / जीपीए | 147 ~ 177 |
| झुकने K / 10-6 -C-1 (20 ~ 135 )C) | 15 |
| तापमान झुकने की दर F / (20 ~ 130 )C) 10-6 -C-1 | 28.5% ± 5% |
| स्वीकार्य तापमान ()C) | -70 ~ 350 |
| रैखिक तापमान ()C) | -20 ~ 180 |
फ़ीचर: थर्मोस्टेट बिमेटेलिक की बुनियादी विशेषताओं में तापमान में बदलाव के साथ विरूपण हो रहा है, जिसके परिणामस्वरूप एक निश्चित क्षण है।
थर्मोस्टेट बिमेटालिक स्ट्रिप विस्तार गुणांक पूरी संपर्क सतह के साथ धातु या मिश्र धातु की दो या अधिक परतों से अलग है, मजबूती से बंधे हुए, तापमान-निर्भर आकार परिवर्तन होने से थर्मोसेंसिव कार्यात्मक कंपोजिट होते हैं। जिसमें सक्रिय परत का उच्च विस्तार गुणांक एक परत होता है जिसे परत के विस्तार का निम्न गुणांक कहा जाता है जिसे निष्क्रिय परत कहा जाता है।
आपूर्ति की शैली
| मिश्र नाम | प्रकार | आयाम | ||
| 5J1580 | पट्टी | डब्ल्यू = ५ ~ १२० मिमी | टी = 0.1 मिमी | |
TANKII 5J1580 / वाटर हीटर तत्वों के लिए कंठाल 155 स्ट्रिप बायमेटल
सामान्य प्रश्न
1. न्यूनतम मात्रा ग्राहक आदेश क्या कर सकते हैं?
यदि आपके पास स्टॉक में आपका आकार है, तो हम आपकी इच्छित मात्रा प्रदान कर सकते हैं।
अगर हमारे पास स्पूल वायर नहीं है, तो हम 1 स्पूल का उत्पादन कर सकते हैं, लगभग 2-3 किग्रा। कुंडल तार के लिए, 25 किग्रा।
2. आप छोटे नमूना राशि के लिए भुगतान कैसे कर सकते हैं?
हमारे पास वेस्टर्न यूनियन खाता है, नमूना राशि के लिए वायर ट्रांसफर भी ठीक है।
3. ग्राहक के पास एक्सप्रेस खाता नहीं है। हम नमूना आदेश के लिए वितरण की व्यवस्था कैसे करेंगे?
बस आपको अपने पते की जानकारी प्रदान करने की आवश्यकता है, हम एक्सप्रेस लागत की जांच करेंगे, आप नमूना मूल्य के साथ एक्सप्रेस लागत की व्यवस्था कर सकते हैं।
4. हमारे भुगतान की शर्तें क्या है?
हम एलसी टी / टी भुगतान की शर्तें स्वीकार कर सकते हैं, यह वितरण और कुल राशि पर भी निर्भर करता है। अपनी विस्तृत आवश्यकताओं को प्राप्त करने के बाद विवरण में अधिक बात करते हैं।
5. आप नि: शुल्क नमूने प्रदान?
यदि आप कई मीटर चाहते हैं और हमारे पास आपके आकार का स्टॉक है, तो हम प्रदान कर सकते हैं, ग्राहक को अंतर्राष्ट्रीय एक्सप्रेस लागत वहन करने की आवश्यकता है।
6. हमारे काम का समय क्या है?
हम आपको 24 घंटे के भीतर ईमेल / फोन ऑनलाइन संपर्क उपकरण के माध्यम से जवाब देंगे। कोई बात नहीं काम के दिन या छुट्टियां।
