उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: TANKII
प्रमाणन: ISO
मॉडल संख्या: constantan
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 20 किलो
पैकेजिंग विवरण: पट्टी / तार / रिबन व्यास 0.005 मिमी-1.0 मिमी स्पूल में पैकिंग, कॉइल में 1.50 मिमी पैकिंग से बड़ा
भुगतान शर्तें: वेस्टर्न यूनियन, टी / टी, एल / सी
आपूर्ति की क्षमता: 20,000kg / सप्ताह
राज्य: |
नरम annealled या हार्ड |
नमूना आपूर्ति: |
छोटे नमूने की आपूर्ति उपलब्ध है |
कंडक्टर सामग्री: |
ठोस नंगे तांबे |
प्रकार: |
पन्नी |
निरंतर मैक्स: |
≤500 |
अनुप्रयोग:: |
तना पन्नी |
राज्य: |
नरम annealled या हार्ड |
नमूना आपूर्ति: |
छोटे नमूने की आपूर्ति उपलब्ध है |
कंडक्टर सामग्री: |
ठोस नंगे तांबे |
प्रकार: |
पन्नी |
निरंतर मैक्स: |
≤500 |
अनुप्रयोग:: |
तना पन्नी |
1. स्थिरांक
उत्पाद विवरण:
ग्रेड: 6J40 को क्यूनि 40 के नाम से भी जाना जाता है
प्रकृति: 40% निकल के साथ, 1.5% तांबा मैंगनीज मिश्र धातु
कॉन्स्टेंटन एक प्रकार का प्रतिरोध मिश्र धातु है, जो मुख्य घटकों के रूप में तांबा और निकल से बना है।
इसमें प्रतिरोध का कम तापमान गुणांक (TCR) है, और एक व्यापक ऑपरेटिंग तापमान रेंज (500 डिग्री सेल्सियस से नीचे) है। यह है
यांत्रिक कार्य, जंग के उच्च प्रतिरोध पर अच्छी उचितता। इसका उपयोग चर और तनाव प्रतिरोध के लिए किया जाता है
जंग। इसका उपयोग वैकल्पिक साधनों में परिवर्तनशील और तनाव प्रतिरोधक तत्वों के लिए किया जाता है।
हमारे उत्पादों में निम्नलिखित विशेषताएं हैं : स्थिर प्रदर्शन, उच्च प्रतिरोधकता, उच्च कार्य तापमान, स्वीकार्य उच्च सतह भार, छोटे विशिष्ट गुरुत्वाकर्षण और उचित मूल्य।
2. निरंतर आयाम उपलब्ध है
तार: 0.018-10 मिमी रिबन: 0.05 * 0.2-2.0 * 6.0 मिमी
पट्टी: 0.005 * 5.0-5.0 * 250 मिमी
बार: आयुध डिपो 4-100 मिमी
3. रासायनिक संरचना और स्थिरांक के मुख्य गुण
नाम | कोड | मुख्य संरचना (%) | घनत्व (छ / mm2) | |||
Cu | Mn | नी | सीआर | |||
constantan | 6J40 | बाल। | 1-2 | 39-41 | - | 8.9 |
प्रकार | (20 (सी) प्रतिरोधकता (μ M। M) | (20 (सी) अस्थायी। Coff। का प्रतिरोध (× 10-6 / डिग्री सेल्सियस α) | (0-100º सी) थर्मल ईएमएफ बनाम कॉपर (μV / º C)
| मैक्स। काम कर रहे अस्थायी (º C)
| बढ़ाव (%) | लचीला शक्ति (एमपीए) | |
constantan | 6J40 | 0.48 3 0.03 | +40 | 45 | ≤500 | ≥15 | ≥390 |
charact वाद-विवाद करनेवाला | प्रतिरोधकता (200C μΩm। ) | Max.working तापमान (0 सी) | लचीला शक्ति (एमपीए) | गलन बिंदु (0C) | घनत्व (जी / सेमी ३) | TCR x10-6 / 0 सी (20 ~ 600) 0C) | EMF बनाम Cu ( μ वी / ० सी) (0 ~ 100 0 सी) |
मिश्र धातु Nomenc lature | |||||||
NC003 (CuNi1) | 0.03 | 200 | 210 | 1085 | 8.9 | <100 | -8 |
NC005 (CuNi2) | 0.05 | 200 | 220 | 1090 | 8.9 | <120 | -12 |
NC010 (CuNi6) | 0.1 | 220 | 250 | 1095 | 8.9 | <60 | -18 |
NC012 (CuNi8) | 0.12 | 250 | 270 | 1097 | 8.9 | <57 | -22 |
NC015 (CuNi10) | 0.15 | 250 | 290 | 1100 | 8.9 | <50 | -25 |
NC020 (CuNi14) | 0.2 | 300 | 310 | 1115 | 8.9 | <30 | -28 |
NC025 (CuNi19) | 0.25 | 300 | 340 | 1135 | 8.9 | <25 | -32 |
NC030 (CuNi23) | 0.3 | 300 | 350 | 1150 | 8.9 | <16 | -34 |
NC035 (CuNi30) | 0.35 | 350 | 400 | 1170 | 8.9 | <10 | -37 |
NC040 (CuNi34) | 0.4 | 350 | 400 | 1180 | 8.9 | 0 | -39 |
NC050 (CuNi44) | 0.5 | 400 | 420 | 1200 | 8.9 | <-6 | -43 |
4. क्यूनी प्रतिरोध मिश्र धातु आवेदन
CuNi मिश्र धातु के तार और पट्टी आमतौर पर हीटिंग केबल, फ़्यूज़, रेसिस्टर्स और विभिन्न प्रकार के नियंत्रकों, इलेक्ट्रिक कार नियंत्रक में उपयोग की जाती है।
उपकरणों और मीटर, एकीकृत सर्किट, नमूना विद्युत प्रवाह, रोकनेवाला। और कम दबाव प्रतिरोध और इतने पर।
कॉन्स्टेंटन ट्रैडनैम्स:
Cuprothal, मिश्र धातु 294, Cuprothal 294, निको, MWS-294, Cupron, Copel, मिश्र धातु 45,
न्यूट्रोलॉजी, एडवांस, CuNi 102, Cu-Ni 44, Konstantan
प्रतिरोध मिश्र धातु-कांस्टेंटन आकार / तापमान क्षमताएँ
स्थिति: उज्ज्वल, एनील्ड, सॉफ्ट

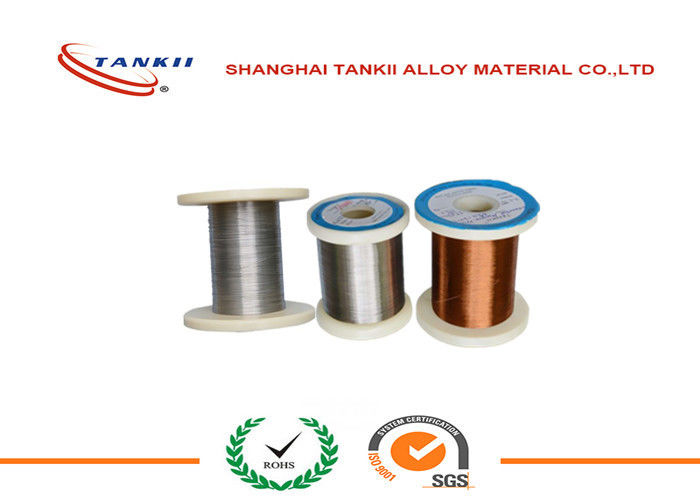

तार व्यास 0.02mm-1.0mm स्पूल में पैकिंग, कॉयल में 1.0mm पैकिंग से बड़ा
रॉड, बार व्यास 1 मिमी -30 मिमी
पट्टी: मोटाई 0.05 मिमी -7 मिमी, चौड़ाई 1 मिमी-280 मिमी
