उत्पाद विवरण:
|
| तापमान: | -70~370 | लोच के मापांक: | ११३००० |
|---|---|---|---|
| रैखिक तापमान: | -20~150 | तापमान वक्रता: | 27.0% ± 5% |
| प्रमुखता से दिखाना: | थर्मल बाईमेटेलिक स्ट्रिप,Ni22Cr3 थर्मल बाईमेटेलिक स्ट्रिप,हीट सेंसिटिव रेजिस्टेंस बाईमेटेलिक स्ट्रिप |
||

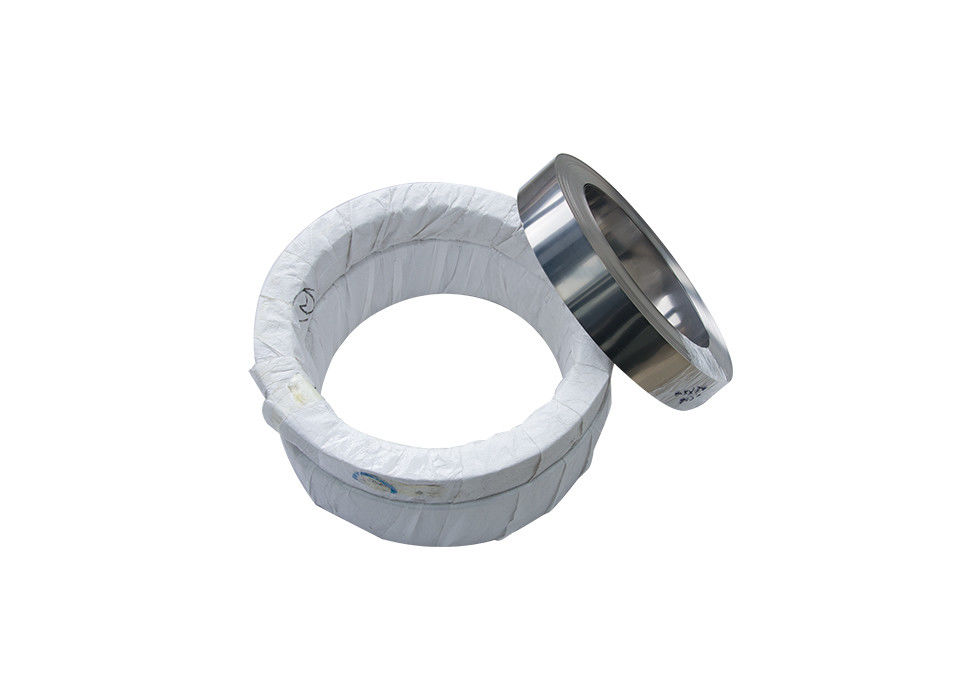

BL5 थर्मल बाईमेटेलिक मिश्र धातु पट्टी
थर्मल बायमेटल स्ट्रिप धातु या धातु ठोस संयोजन की दो या दो से अधिक परतों के अलग-अलग विस्तार गुणांक द्वारा होती है, और पूरे इंटरफ़ेस के साथ तापमान के साथ बदलता रहता है और समग्र सामग्री में आकार का थर्मल फ़ंक्शन बदलता है। उच्च विस्तार गुणांक में से एक सक्रिय परत बन जाता है , कम विस्तार गुणांक निष्क्रिय हो जाता है। जब उच्च प्रतिरोधकता के साथ आवश्यकताएं होती हैं, लेकिन गर्मी संवेदनशील प्रतिरोध प्रदर्शन अनिवार्य रूप से एक ही प्रकार की थर्मल बायमेटल श्रृंखला होती है, तो एक शंट परत के रूप में मध्यम परत की विभिन्न मोटाई की दो परतों के बीच जोड़ा जा सकता है, प्राप्त करना है विभिन्न प्रतिरोधकता को नियंत्रित करने का उद्देश्य।
थर्मल बायमेटल की मूल विशेषता तापमान और तापमान विरूपण के साथ बदल रही है, जिसके परिणामस्वरूप एक निश्चित क्षण होता है। कई डिवाइस स्वचालित नियंत्रण प्राप्त करने के लिए गर्मी ऊर्जा को यांत्रिक कार्य में परिवर्तित करने के लिए इस सुविधा का उपयोग करते हैं। मापने में नियंत्रण प्रणाली और तापमान सेंसर के लिए उपयोग किए जाने वाले थर्मल बायमेटल यंत्र।
मुख्य विशेषताएं: उच्च गर्मी संवेदनशील गुण और उच्च प्रतिरोधकता, लेकिन कम लोचदार मापांक और अनुमत तनाव, साधन की संवेदनशीलता को बढ़ा सकते हैं, छोटे आकार और प्रतिक्रिया को बढ़ा सकते हैं
| दुकान का चिन्ह | बीएल5 | |
| ब्रांड के साथ | ||
| समग्र परत मिश्रधातु |
उच्च विस्तार परत | Ni22Cr3 |
| मध्यम परत | -------- | |
| कम विस्तार परत | Ni36 | |
रासायनिक संरचना
| दुकान का चिन्ह | नी | करोड़ | फ़े | सीओ | घन | Zn | एम.एन. | सि | सी | एस | पी |
| मैं | |||||||||||
| Ni36 | 35.0~37.0 | - | भत्ता | - | - | - | 0.6 | 0.3 | 0.05 | 0.02 | 0.02 |
| Ni22Cr3 | 21.0~23.0 | 2.0~4.0 | भत्ता | - | - | - | 0.3 ~ 0.6 | 0.15 ~ 0.3 | 0.25 ~ 0.35 | 0.02 | 0.02 |
प्रदर्शन
| झुकने के से (20 ~ 135ºC) | तापमान वक्रता एफ / (ग्रीनहाउस ~ 130 C) |
प्रतिरोधकता | रैखिक तापमान / सी |
तापमान / C . के उपयोग की अनुमति देता है | घनत्व (जी/सेमी के बाद) | |||
| नाममात्र मूल्य | स्वीकार्य विचलन | मानक मान | स्वीकार्य विचलन | |||||
| स्तर 1 | लेवल 2 | |||||||
| 14.3 | ± 5% | ± 7% | 26.2% ± 5% | 0.8 | ± 5% | -20~180 | -70~350 | 8.2 |
| लोच के मापांक ई/जीपीए |
कठोरता (एचवी) | तन्यता ताकत एमपीए |
तनाव एमपीए की अनुमति दें | ||
| उच्च विस्तार परत | कम विस्तार परत | न्यूनतम | सबसे बड़ी | ||
| १४७~१७७ | 270~340 | 200~255 | 785~883 | 196 | 343 |
