जेनरेटर के लिए पॉलीयूरेथेन सिल्वर प्लेटेड कॉपर एनामेल्ड वायर

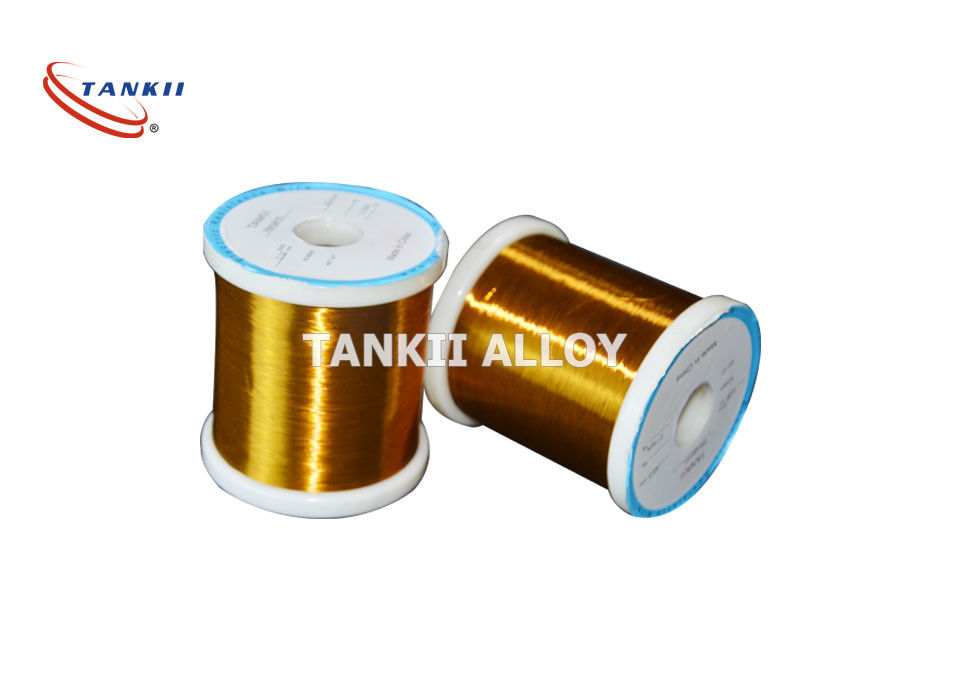

उच्च तापमान बहु रंग पॉलीयूरेथेन तामचीनी चांदी चढ़ाया तांबे के तार

चुंबक तार या तामचीनी तार एक तांबे या एल्यूमीनियम तार है जो इन्सुलेशन की बहुत पतली परत के साथ लेपित होता है।इसका उपयोग ट्रांसफार्मर, इंडक्टर्स, मोटर्स, जनरेटर, स्पीकर, हार्ड डिस्क हेड एक्चुएटर्स, इलेक्ट्रोमैग्नेट, इलेक्ट्रिक गिटार पिकअप और अन्य अनुप्रयोगों के निर्माण में किया जाता है, जिन्हें इंसुलेटेड तार के तंग कॉइल की आवश्यकता होती है।

तार ही सबसे अधिक बार पूरी तरह से annealed, इलेक्ट्रोलाइटिक रूप से परिष्कृत तांबा होता है।कभी-कभी बड़े ट्रांसफार्मर और मोटर्स के लिए एल्यूमीनियम चुंबक तार का उपयोग किया जाता है।इन्सुलेशन आमतौर पर तामचीनी के बजाय कठिन बहुलक फिल्म सामग्री से बना होता है, जैसा कि नाम से पता चलता है।

कंडक्टर
चुंबक तार अनुप्रयोगों के लिए सबसे उपयुक्त सामग्री शुद्ध धातुएं हैं, विशेष रूप से तांबा।जब रासायनिक, भौतिक और यांत्रिक संपत्ति आवश्यकताओं जैसे कारकों पर विचार किया जाता है, तो तांबे को चुंबक तार के लिए पहली पसंद कंडक्टर माना जाता है।

अक्सर, चुंबक तार पूरी तरह से annealed, इलेक्ट्रोलाइटिक रूप से परिष्कृत तांबे से बना होता है ताकि विद्युत चुम्बकीय कॉइल बनाते समय करीब घुमावदार हो सके।उच्च शुद्धता वाले ऑक्सीजन मुक्त कॉपर ग्रेड का उपयोग उच्च तापमान अनुप्रयोगों के लिए वायुमंडल को कम करने या हाइड्रोजन गैस द्वारा ठंडा किए गए मोटर्स या जनरेटर में किया जाता है।

कभी-कभी बड़े ट्रांसफार्मर और मोटर्स के विकल्प के रूप में एल्यूमीनियम चुंबक तार का उपयोग किया जाता है।इसकी कम विद्युत चालकता के कारण, तुलनीय डीसी प्रतिरोध प्राप्त करने के लिए एल्यूमीनियम तार को तांबे के तार की तुलना में 1.6 गुना बड़े पार अनुभागीय क्षेत्र की आवश्यकता होती है।

इन्सुलेशन

हालांकि "तामचीनी" के रूप में वर्णित, तामचीनी तार, वास्तव में, तामचीनी पेंट की एक परत के साथ लेपित नहीं है या फ़्यूज्ड ग्लास पाउडर से बना कांच का तामचीनी है।आधुनिक चुंबक तार आमतौर पर बहुलक फिल्म इन्सुलेशन की एक से चार परतों (क्वाड-फिल्म प्रकार के तार के मामले में) का उपयोग करता है, अक्सर दो अलग-अलग रचनाओं में, एक कठिन, निरंतर इन्सुलेट परत प्रदान करने के लिए।मैग्नेट वायर इंसुलेटिंग फिल्में (तापमान बढ़ाने के क्रम में) पॉलीविनाइल फॉर्मल (फॉर्मवर), पॉलीयुरेथेन, पॉलियामाइड, पॉलिएस्टर, पॉलिएस्टर-पॉलीमाइड, पॉलियामाइड-पॉलीमाइड (या एमाइड-इमाइड), और पॉलीमाइड का उपयोग करती हैं।पॉलीमाइड अछूता चुंबक तार 250 डिग्री सेल्सियस तक संचालन में सक्षम है।मोटे वर्ग या आयताकार चुंबक तार के इन्सुलेशन को अक्सर उच्च तापमान वाले पॉलीमाइड या फाइबरग्लास टेप के साथ लपेटकर संवर्धित किया जाता है, और पूर्ण वाइंडिंग को अक्सर इन्सुलेशन शक्ति और घुमावदार की दीर्घकालिक विश्वसनीयता में सुधार के लिए एक इन्सुलेट वार्निश के साथ वैक्यूम लगाया जाता है।

स्व-सहायक कॉइल कम से कम दो परतों के साथ लेपित तार के साथ घाव होते हैं, सबसे बाहरी थर्मोप्लास्टिक होता है जो गर्म होने पर एक साथ जुड़ जाता है।

अन्य प्रकार के इन्सुलेशन जैसे कि वार्निश के साथ फाइबरग्लास यार्न, आर्मीड पेपर, क्राफ्ट पेपर, अभ्रक और पॉलिएस्टर फिल्म भी दुनिया भर में ट्रांसफार्मर और रिएक्टर जैसे विभिन्न अनुप्रयोगों के लिए व्यापक रूप से उपयोग किए जाते हैं।ऑडियो क्षेत्र में, चांदी के निर्माण का एक तार, और कई अन्य इंसुलेटर, जैसे कपास (कभी-कभी किसी प्रकार के जमावट एजेंट/मोटे, जैसे कि मोम) और पॉलीटेट्राफ्लुओरोएथिलीन (टेफ्लॉन) पाया जा सकता है।पुरानी इन्सुलेशन सामग्री में कपास, कागज या रेशम शामिल थे, लेकिन ये केवल कम तापमान वाले अनुप्रयोगों (105 डिग्री सेल्सियस तक) के लिए उपयोगी होते हैं।

निर्माण में आसानी के लिए, कुछ निम्न-तापमान-ग्रेड चुंबक तार में इन्सुलेशन होता है जिसे सोल्डरिंग की गर्मी से हटाया जा सकता है।इसका मतलब है कि सिरों पर विद्युत कनेक्शन पहले इन्सुलेशन को अलग किए बिना बनाया जा सकता है।
