उत्पाद विवरण
उत्पत्ति के प्लेस: शंघाई, चीन,
ब्रांड नाम: TANKII
प्रमाणन: ISO SGS
मॉडल संख्या: कोवर मिश्र धातु
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: negotiable
पैकेजिंग विवरण: लकड़ी के मामले / गत्ते का डिब्बा
प्रसव के समय: 7-15 कार्य दिवस
भुगतान शर्तें: एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 1000000 पीसीएस प्रति माह
सामग्री: |
Fe-Ni-Co मिश्र धातु |
व्यास: |
1.00 मिमी मिन |
दीवार की मोटाई: |
0.02 मिमी मिन |
लंबाई: |
स्वनिर्धारित |
नमूना: |
स्वीकार किए जाते हैं |
सतह: |
चमकीला / पॉलिश |
सामग्री: |
Fe-Ni-Co मिश्र धातु |
व्यास: |
1.00 मिमी मिन |
दीवार की मोटाई: |
0.02 मिमी मिन |
लंबाई: |
स्वनिर्धारित |
नमूना: |
स्वीकार किए जाते हैं |
सतह: |
चमकीला / पॉलिश |

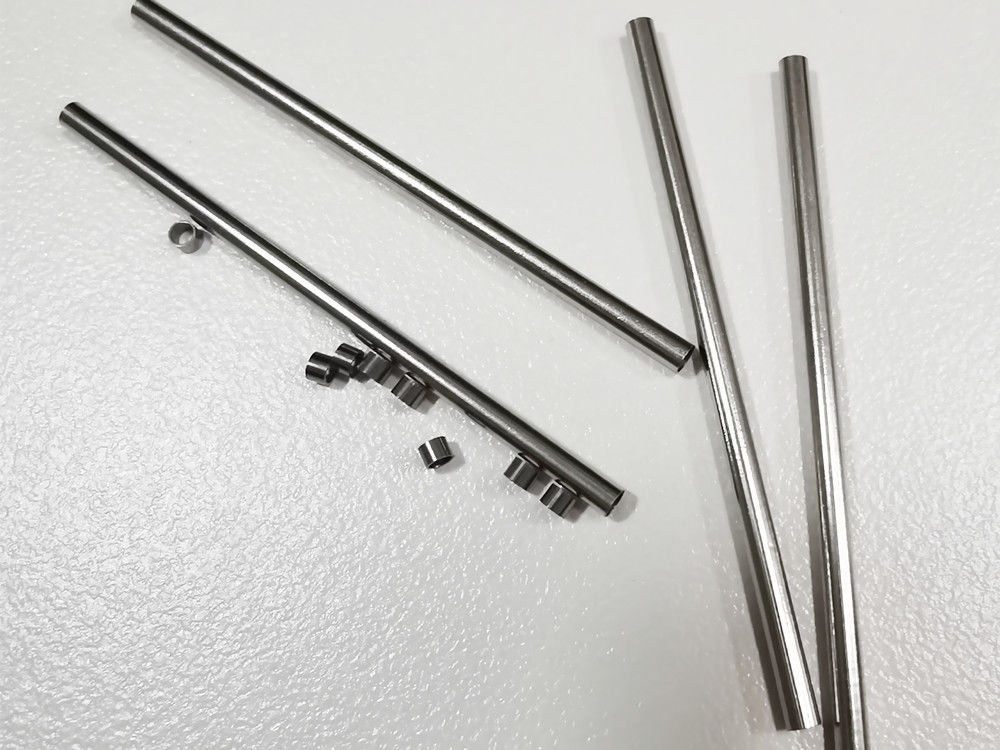

कोवर / निफेको 29 / निलो के / 4 जे 29 एलॉय ट्यूब्स / पाइप्स जिसका इस्तेमाल प्लास्टिक पिन के लिए किया जाता है
(सामान्य नाम: कोवर, NiFeCo29, NiCoFe294, Nilo K)
नियंत्रित विस्तार और ग्लास सील मिश्र | |||
जर्मन मानक संख्या | व्यापारिक नाम | दीन | UNS |
1.3912 | मिश्रधातु ३६ | 17745 | K93600 / 93,601 |
1.3917 | मिश्र धातु ४२ | 17745 | K94100 |
1.3922 | मिश्रधातु ४ | 17745 | K94800 |
1.3981 | Pernifer2918 | 17745 | K94610 |
2.4478 | NiFe 47 | 17745 | N14052 |
2.4486 | NiFe47Cr | 17745 | - |
सामान्य विवरण
Kovar is a nominal 29%Ni-17%Co-54%Fe alloy that is a well-known glass-sealing alloy suitable for sealing to hard glasses. कोवर नाममात्र 29% नी -17% सीओ -54% Fe मिश्र धातु है जो हार्ड ग्लास को सील करने के लिए एक प्रसिद्ध ग्लास-सीलिंग मिश्र धातु है। Kovar has a nominal expansion coefficient of approximately 5 ppm/°C and inflection temperature of ~450 °C (840 °F). कोवर में लगभग 5 पीपीएम / ° C का नाममात्र विस्तार गुणांक है और ~ 450 ° C (840 ° F) का विभेदन तापमान है।
4J29 also known as Fe-Ni-Co Glass Sealing Alloy. 4J29 को Fe-Ni-Co ग्लास सीलिंग अलॉय के नाम से भी जाना जाता है। it was invented to meet the need for a reliable glass-to-metal seal, which is required in electronic devices such as light bulbs, vacuum tubes, cathode ray tubes, and in vacuum systems in chemistry and other scientific research. यह एक विश्वसनीय ग्लास-टू-मेटल सील की आवश्यकता को पूरा करने के लिए आविष्कार किया गया था, जो कि इलेक्ट्रॉनिक उपकरणों जैसे प्रकाश बल्ब, वैक्यूम ट्यूब, कैथोड रे ट्यूब और रसायन विज्ञान और अन्य वैज्ञानिक अनुसंधान में वैक्यूम सिस्टम में आवश्यक है।
Kovar (ASTM F15) has been used for making hermetic seals with the harder Pyrex glasses and ceramic materials. कोवर (एएसटीएम एफ 15) का उपयोग कठिन पाइरेक्स ग्लास और सिरेमिक सामग्री के साथ उपचारात्मक सील बनाने के लिए किया गया है। This alloy has found wide application in power tubes, microwave tubes, transistors, and diodes. इस मिश्र धातु में पावर ट्यूब, माइक्रोवेव ट्यूब, ट्रांजिस्टर और डायोड में व्यापक अनुप्रयोग पाए गए हैं। In integrated circuits, it has been used for the flat pack and the dual-in-line package. एकीकृत सर्किट में, इसका उपयोग फ्लैट पैक और दोहरे इन-लाइन पैकेज के लिए किया गया है।
मुख्य रूप से बिजली के निर्वात घटकों और उत्सर्जन नियंत्रण, शॉक ट्यूब, इग्निविंग ट्यूब, ग्लास मैग्नेट्रॉन, ट्रांजिस्टर, सील प्लग, रिले, एकीकृत सर्किट लीड, चेसिस, ब्रैकेट और अन्य आवास सीलिंग में उपयोग किया जाता है।
रासायनिक संरचना
मिश्र धातु | सी | Mn | सी | पी | एस | नी | सीआर | सह | Cu | मो | फे |
4J29 | ≤0.03 | ≤0.50 | ≤0.30 | ≤0.020 | ≤0.020 | 28.5 ~ 29.5 | ≤0.20 | 16.8 ~ 17.8 | ≤0.2 | ≤0.2 | संतुलन |
हालत का कोड | स्थिति | तार | पट्टी |
आर | मुलायम | ≤585 | ≤570 |
1 / 4I | 1/4 हार्ड | 585 ~ 725 | 520 ~ 630 |
1 / 2I | 1/2 हार्ड | 655 ~ 795 | 590 ~ 700 |
3 / 4I | 3/4 हार्ड | 725 ~ 860 | 600 ~ 770 |
मैं | मुश्किल | ≥850 | ≥700 |
घनत्व (जी / सेमी 3) | 8.2 |
20 resistC (OMmm) पर विद्युत प्रतिरोधकता2/म) | 0.48 |
प्रतिरोधकता का तापमान कारक (20ºC ~ 100 ofC) X10-5/ ºC | 3.7 ~ 3.9 |
क्यूरी बिंदु टीसी/ ºसी | 430 |
लोचदार मापांक, ई / जीपीए | 138 |
गर्मी उपचार प्रक्रिया
तनाव से राहत के लिए घोषणा | Heated to 470~540ºC and hold 1~2 h. 470 ~ 540ºC पर गर्म होकर 1 ~ 2 h पकड़ें। Cold down ठंडा |
annealing | वैक्यूम में 750 ~ 900ºC तक गरम किया जाता है |
धारण अवधि | 14 मिनट ~ 1 ह। |
ठंडा करने की दर | 200 .C तक 10 /C / मिनट से अधिक नहीं |
विस्तार का गुणांक
θ / ºC | α1/ 10-6ºC-1 | θ / ºC | α1/ 10-6ºC-1 |
20 ~ 60 | 7.8 | 20 ~ 500 | 6.2 |
20 ~ 100 | 6.4 | 20 ~ 550 | 7.1 |
20 ~ 200 | 5.9 | 20 ~ 600 | 7.8 |
20 ~ 300 | 5.3 | 20 ~ 700 | 9.2 |
20 ~ 400 | 5.1 | 20 ~ 800 | 10.2 |
20 ~ 450 | 5.3 | 20 ~ 900 | 11.4 |
ऊष्मीय चालकता
θ / ºC | 100 | 200 | 300 | 400 | 500 |
λ / डब्ल्यू / (एम * )C) | 20.6 | 21.5 | 22.7 | 23.7 | 25.4 |
आपूर्ति की शैली
मिश्र नाम | प्रकार | आयाम | ||
4J29 | तार | डी = 0.1 ~ 8 मिमी | ||
4J29 | पट्टी | डब्ल्यू = 5 ~ 250 मिमी | टी = 0.1 मिमी | |
4J29 | पन्नी | डब्ल्यू = 10 ~ 100 मिमी | टी = 0.01 ~ 0.1 मिमी | |
4J29 | बार | दीया = 8 ~ १०० मिमी | एल = 50 ~ 1000 मिमी |
