उत्पाद विवरण
उत्पत्ति के प्लेस: शंघाई, चीन
ब्रांड नाम: Tankii
प्रमाणन: ISO9001:2015
मॉडल संख्या: 1Cr13Al4
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 किलो
मूल्य: Negotiated price
पैकेजिंग विवरण: गत्ते का डिब्बा में स्पूल, यदि आवश्यक हो तो प्लाईवुड फूस के साथ ओ प्लाईवुड मामले या ग्राहकों की आवश्
प्रसव के समय: 25-30 दिन
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 200 + टन + माह
सामग्री: |
FeCrAl मिश्र धातु |
विशेषता: |
उज्ज्वल/ नरम |
आवेदन: |
प्रतिरोधों |
प्रतिरोधकता: |
1.25 |
घनत्व: |
7.4 |
अन्य नाम: |
1Cr13Al4, रेसिस्टोम 125, आदि। |
सामग्री: |
FeCrAl मिश्र धातु |
विशेषता: |
उज्ज्वल/ नरम |
आवेदन: |
प्रतिरोधों |
प्रतिरोधकता: |
1.25 |
घनत्व: |
7.4 |
अन्य नाम: |
1Cr13Al4, रेसिस्टोम 125, आदि। |

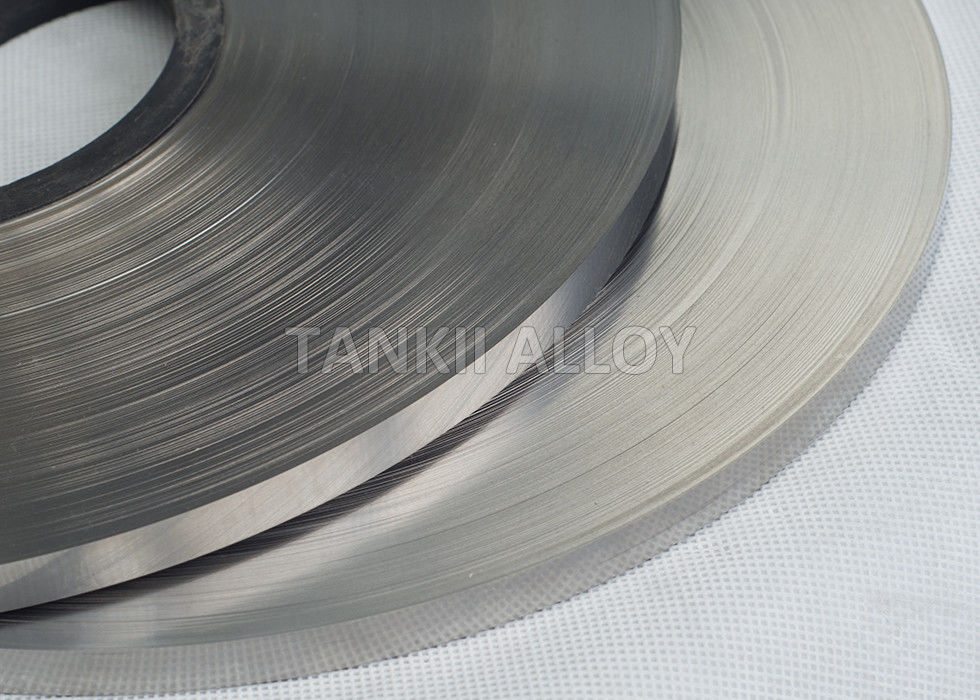

प्रतिरोधक उपयोग के लिए 1Cr13Al4 FeCrAl मिश्र धातु ब्राइट फ्लैट स्ट्रिप/वाइड स्ट्रिप
Fecral Alloys and Nickel-chromium alloys have been chosen to be the resistive material for embedded resistor because nickel-chromium alloys possess high electrical resistivity that is widely used for thin film resistors20% क्रोमियम युक्त निकेल-क्रोम मिश्र धातु फिल्म का शीट प्रतिरोध 2-3 किलो ओम तक हो सकता है और फिर भी अच्छी स्थिरता बनाए रख सकता है।थोक निकेल-क्रोम मिश्र धातु के लिए तापमान प्रतिरोध गुणांक 1 लगभग 110 ppm/°C हैछोटे मात्रा में सिलिकॉन और एल्यूमीनियम को निकल-क्रोमियम के साथ मिलाकर तापमान स्थिरता में और सुधार किया जाता है।
ब्रांड नाम | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
मुख्य रासायनिक संरचना% | सीआर | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
अल | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
आरई | उचित राशि |
उचित राशि |
उचित राशि |
उचित राशि |
उचित राशि |
उचित राशि |
उचित राशि |
|
फे | आराम करना | आराम करना | आराम करना | आराम करना | आराम करना | आराम करना | आराम करना | |
Nb0.5 | मो1.8-2.2 | |||||||
अधिकतम. निरंतर सेवा temp.of तत्व (oC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
प्रतिरोध μΩ.m,20oC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
घनत्व (g/cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
ताप प्रवाहकता KJ/m.h.oC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
गुणांक लाइनों का विस्तार α×10-6/oC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
पिघलने का बिंदु | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
तन्य शक्ति एमपीए |
580-680 | 630-780 | 630-780 | 630-780 | ६००-७०० | ६५०-८०० | 680-830 | |
लम्बाई दरार % |
>16 | >12 | >12 | >12 | >12 | >12 | >10 | |
परिवर्तन क्षेत्रफल % |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
पुनः झुकाना आवृत्ति ((F/R) |
>5 | >5 | >5 | >5 | >5 | >5 | >5 | |
कठोरता (एच.बी.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
सूक्ष्म संरचना |
फेराइट | फेराइट | फेराइट | फेराइट | फेराइट | फेराइट | फेराइट | |
चुंबकीय गुण |
चुंबकीय | चुंबकीय | चुंबकीय | चुंबकीय | चुंबकीय | चुंबकीय | चुंबकीय |
आवेदनः
मुद्रित वायरिंग बोर्ड में एम्बेडेड प्रतिरोधक अधिक विश्वसनीयता और बेहतर विद्युत प्रदर्शन के साथ पैकेज को लघु बनाने के लिए एक सक्षम होगा।लेमिनेट सब्सट्रेट में प्रतिरोधक कार्यक्षमता को एकीकृत करने से अलग-अलग घटकों द्वारा उपभोग किए जाने वाले पीडब्ल्यूबी सतह क्षेत्र को मुक्त किया जाता है, अधिक सक्रिय घटकों के स्थान के माध्यम से डिवाइस की कार्यक्षमता को बढ़ाता है। निकेल-क्रोमियम मिश्र धातुओं में उच्च विद्युत प्रतिरोध होता है,जो उन्हें विभिन्न अनुप्रयोगों में उपयोग के लिए व्यावहारिक बनाते हैंनिकेल और क्रोमियम को सिलिकॉन और एल्यूमीनियम के साथ मिश्रित किया जाता है ताकि तापमान स्थिरता में सुधार हो सके और प्रतिरोध का थर्मल गुणांक कम हो सके।नीकल-क्रोमियम मिश्र धातुओं पर आधारित एक पतली फिल्म प्रतिरोधक परत को तांबे की पन्नी के रोल पर लगातार जमा किया गया है ताकि एम्बेडेड प्रतिरोधक अनुप्रयोगों के लिए एक सामग्री बनाई जा सकेतांबे और टुकड़े टुकड़े के बीच सैंडविच की गई पतली फिल्म प्रतिरोधी परत को चुनिंदा रूप से अलग प्रतिरोधक बनाने के लिए उत्कीर्ण किया जा सकता है। उत्कीर्णन के लिए रसायन पीडब्ल्यूबी उत्पादन प्रक्रियाओं में आम हैं।मिश्र धातुओं की मोटाई को नियंत्रित करकेइस पेपर में निकेल-क्रोमियम की दो सामग्रियों की तुलना उनकी उत्कीर्णन पद्धतियों, एकरूपता, शक्ति प्रबंधन, थर्मल प्रदर्शन,आसंजन और उत्कीर्णन संकल्प.
