उत्पाद विवरण:
|
| सामग्री: | NiCrSi-NiSiMg | सतह: | उज्ज्वल |
|---|---|---|---|
| व्यास: | 19 * 0.16 मिमी | प्रकार तार: | फँसा हुआ तार |
| इन्सुलेशन: | नंगा | तार वर्ग: | मैं |
| समय के अग्रणी: | स्टॉक तार | ||
| प्रमुखता से दिखाना: | थर्मोकपल लीड तार,उच्च तापमान थर्मोकपल तार |
||

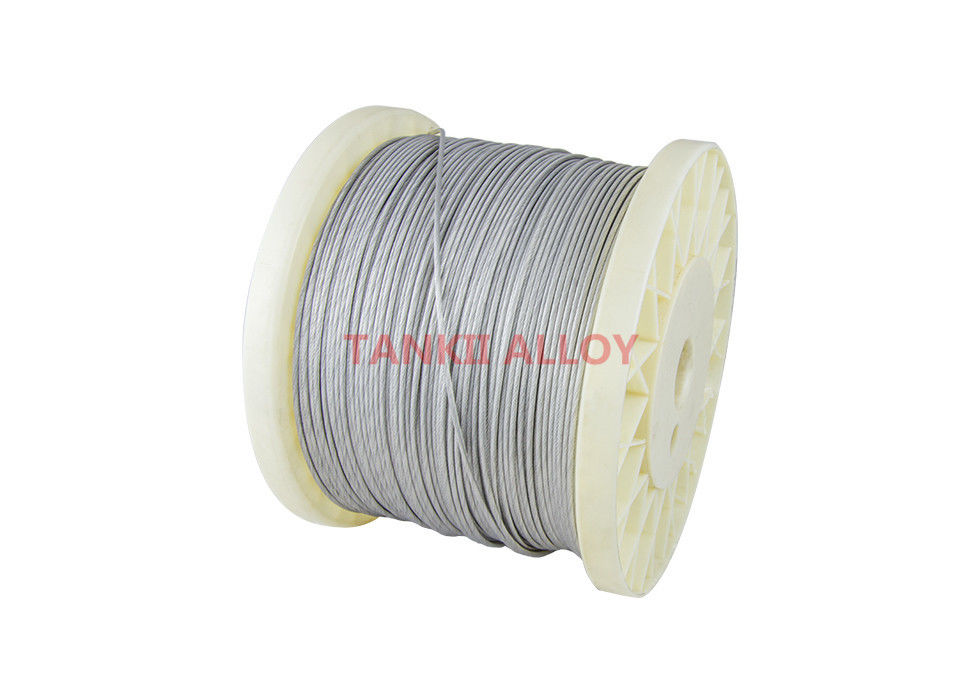

NiCrSi NiSiMg एन प्रकार थर्मोकपल फंसे तार IEC कक्षा 1 19 * 0.16 मिमी स्टॉक में
त्वरित विवरण
एक विशिष्ट थर्मोकपल निर्माण में असमान धातुओं की एक जोड़ी होती है जो विद्युत रूप से संवेदी बिंदु पर एक साथ जुड़ती हैं और दूसरे छोर पर एक वोल्टेज मापने वाले उपकरण से जुड़ी होती हैं। जब एक जंक्शन दूसरे की तुलना में गर्म होता है, तो एक थर्मल "इलेक्ट्रोमोटिव" बल (मिलीवोल्ट्स) में उत्पन्न होता है जो गर्म और ठंडे जंक्शनों के बीच तापमान के अंतर के अनुपातिक होता है।
टाइप एन थर्मोकपल एक निकेल -14% क्रोमियम -1 1/2% सिलिकॉन (+) तार बनाम एक निकल 4 1/2% सिलिकॉन -1 / 10% मैग्नीशियम (-) तार से बना है। इसे एक ही तरह की शर्तों के तहत उपयोग करने के लिए विकसित किया गया था, टाइप-के-एन का उपयोग ऑक्सीकरण या निष्क्रिय वायुमंडल में -200 डिग्री सेल्सियस और 1260 डिग्री सेल्सियस (-330 डिग्री फ़ारेनहाइट से 2300 ° फ़ै) के बीच किया जाना चाहिए। सिलिकन और क्रोमियम का जोड़ इस प्रकार के थर्मोकपल को ग्रीन-रोट के प्रति अधिक प्रतिरोधी बनाता है और टाइप K की तुलना में कम बहती है। टाइप N थर्मोकपल के नकारात्मक तत्व या NN को निम्न में से किसी भी नाम से वर्णित किया जा सकता है: निसिल , निकल सिलिकॉन सकारात्मक तत्व, या एनपी, एक प्रकार एन थर्मोकपल को निम्न नामों में से किसी के द्वारा वर्णित किया जा सकता है: निक्रोसिल, निकल-क्रोमियम-सिलिकॉन।
NiCrSi NiSiMg एन प्रकार थर्मोकपल फंसे तार IEC कक्षा 1 19 * 0.16 मिमी स्टॉक में
टाइप एन थर्मोकपल (निक्रोसिल / निसिल): टाइप एन उसी सटीकता और तापमान सीमा को टाइप K के रूप में साझा करता है। टाइप N थोड़ा अधिक महंगा है। प्रकार K की तुलना में N की 572F से 932F (300C से 500C) के बीच बेहतर पुनरावृत्ति है।
प्रकार एन तापमान रेंज:
नंगे तार प्रकार ई थर्मोकपल अनुप्रयोगों के लिए विचार:
विशेषताएं:
थर्मोकपल तारों का उत्कृष्ट प्रदर्शन है और विभिन्न क्षेत्रों में तापमान माप और नियंत्रण में बड़े पैमाने पर उपयोग किया जाता है,
जैसे कि धातु विज्ञान, रसायन उद्योग, पेट्रोलियम उद्योग, मशीनरी-इलेक्ट्रिक उद्योग, ऊर्जा उद्योग, कृषि और सैन्य उद्योग।
हमारे उत्पाद IEC584 -1and IEC-2 के मानकों के अनुरूप हैं।
NiCrSi NiSiMg एन प्रकार थर्मोकपल फंसे तार IEC कक्षा 1 19 * 0.16 मिमी स्टॉक में
19 * 0.16mm 24AWG फंसे तार N प्रकार थर्मोकपल वायर IEC कक्षा I के साथ
| प्रकार | तन्यता ताकत | बढ़ाव | EMF | ||
| (बनाम प्लेटिनम) (एमवी) | |||||
| N / mm² | % | 100 ℃ | 200 ℃ | 400 ℃ | |
| NNX | 625 | 25 | 0.969 | 1.951 | / |
| NPX | 692 | 26.7 | 1.800 | 3.968 | / |
| एनएन | 710 | 27 | 0.987 | 1.989 | 4.066 |
| एनपी | 615 | 30 | 1.789 | 3.947 | 8.894 |
आवेदन: एन प्रकार थर्मोकपल
एन प्रकार एक्सटेंशन केबल:
