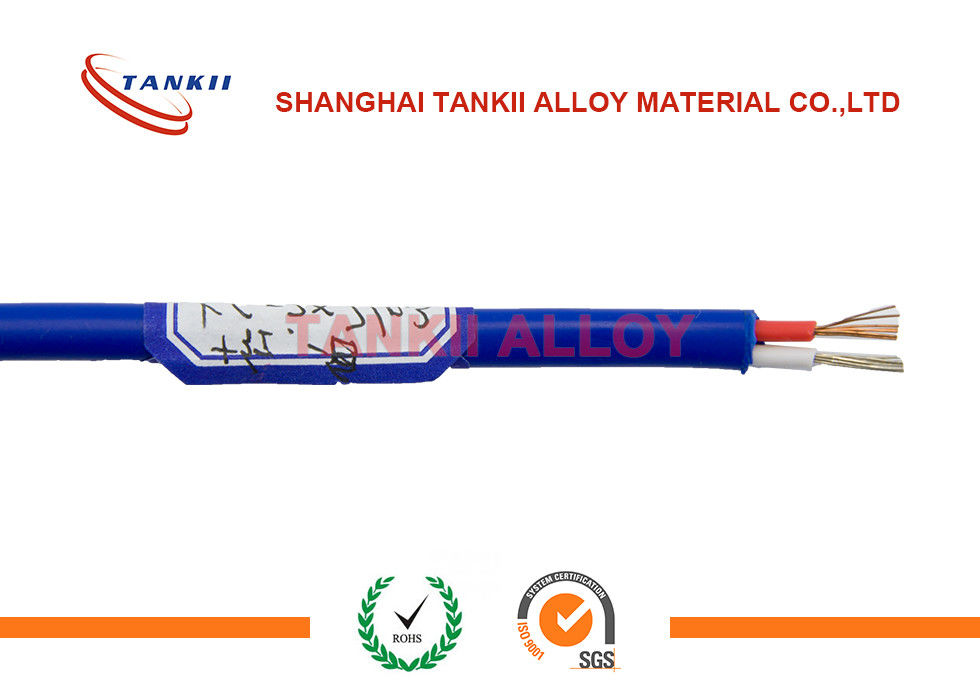

200C थर्मोकपल एक्सटेंशन वायर टाइप जे केसीए केसीबी टेलफन इंसुलेशन को समझें

TYPE J (आयरन बनाम कॉन्स्टेंटन) का उपयोग वैक्यूम, ऑक्सीकरण, निष्क्रिय या वायुमंडल को कम करने में किया जाता है। लौह तत्व 538'C से अधिक तापमान पर तेजी से ऑक्सीकरण करता है, और इसलिए इन तापमानों पर लंबे जीवन के लिए भारी गेज तार की सिफारिश की जाती है।

TYPE K (CHROMEL vs ALUMEL) का उपयोग ऑक्सीकरण, निष्क्रिय या शुष्क कम करने वाले वायुमंडलों में किया जाता है। कम समय अवधि तक सीमित वैक्यूम के संपर्क में। सल्फर और मामूली ऑक्सीकरण वायुमंडल से संरक्षित किया जाना चाहिए। उच्च तापमान पर विश्वसनीय और सटीक।

TYPE T (कॉपर बनाम कॉन्स्टेंटन) का उपयोग या सेवा ऑक्सीकरण, निष्क्रिय या वायुमंडल को कम करने या वैक्यूम में किया जाता है। यह वायुमंडलीय नमी और संघनन से जंग के लिए अत्यधिक प्रतिरोधी है और कम तापमान पर उच्च स्थिरता प्रदर्शित करता है। यह क्रायोजेनिक तापमान के लिए गारंटीकृत त्रुटि की सीमा वाला एकमात्र प्रकार है।

TYPE E (CHROMEL vs Constantan) का उपयोग ऑक्सीकरण, निष्क्रिय या शुष्क कम करने वाले वायुमंडल में, या वैक्यूम के तहत कम समय के लिए किया जा सकता है। सल्फर और मामूली ऑक्सीकरण वातावरण से संरक्षित किया जाना चाहिए। किसी भी मानकीकृत थर्मोकपल प्रति डिग्री उच्चतम EMF का उत्पादन करता है।

टाइप एन थर्मोकपल (Ni Cr Si Si-Ni Si Mg) एक नवीनतम बेस मेटल थर्मोकपल है, जिसे K थर्मोकपल टाइप होने वाली कमियों को सुधारने के लिए विकसित किया गया है। सकारात्मक पैर निक्रोसिल (एनपी) की मुख्य रासायनिक संरचना नी: Cr: Si positive84.4: 14.2: 1.4; निगेटिव लेग निसील (NN) Ni: Si: Mg.595.5: 4.4: 0.1 है। टाइप N थर्मोकपल का उपयोग समान वायुमंडल में भी किया जाता है जो K टाइप करता है, और ऑपरेटिंग तापमान रेंज -200 ~ 1300 ° C है।

इन्सुलेशन सामग्री के गुण
