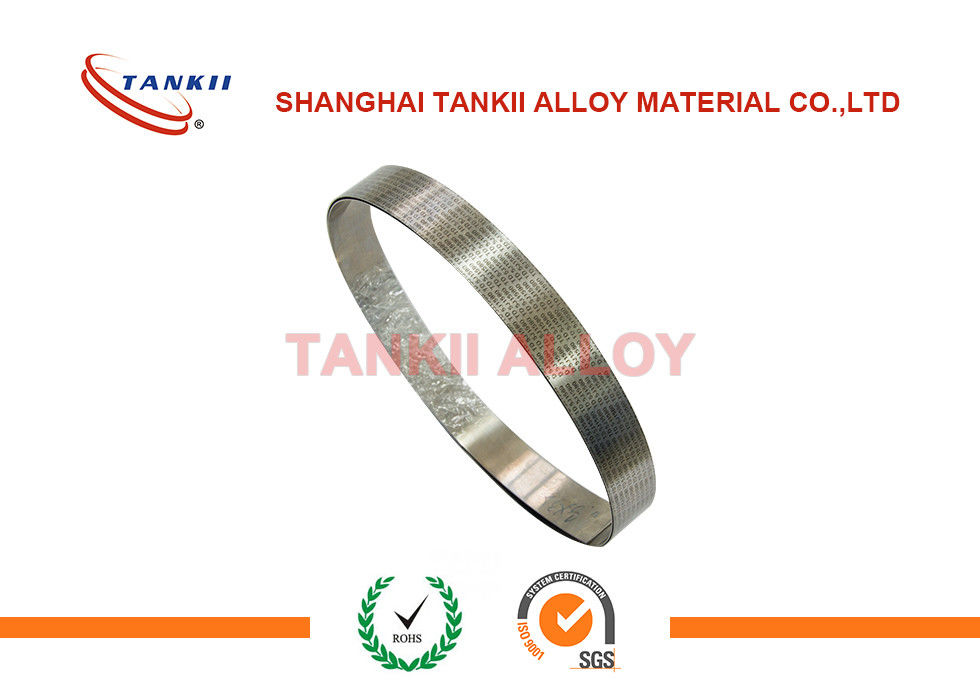

द्वि धातु स्ट्रिप्स VAC2036 DIN1577A GB5J1580 OEM प्रिंट के साथ slitting टेप
Bimetals की परिभाषा और संचालन सिद्धांत:
Bimetal दो या दो से अधिक अलग-अलग विस्तार गुणांक धातु या मिश्र धातु से संबंध है, जिसका आकार बदलते तापमान पर बदलता है।
1, बायमेटल का सक्रिय पक्ष बड़े विस्तार गुणांक, उच्च गलनांक और निष्क्रिय पक्ष के साथ लोच के समान माप का अनुरोध करता है। Acd, सक्रिय पक्ष के कच्चे माल के लिए कई विकल्प हैं, जैसे कि रेसिस्टो, निकल-आयरनमैंगनीज, मैंगनीन, शुद्ध निकेल, शुद्ध लोहा, पीतल, पीतल, स्टेनलेस स्टील, आदि। आमतौर पर इस्तेमाल किए जाने वाले Mn72u1818ii10, Ni22Cr3, Ni20Mn6, Ni18Cr11 हैं। , Ni19Cr2, Ni25Cr8, आदि।
2, बायमेटल का निष्क्रिय पक्ष आमतौर पर कम विस्तार गुणांक के साथ फेरो-निकेल है। 1896 में, गिलिल्ला ने इन्वार का आविष्कार किया था, जिसमें कम विस्तार वाले गुणांक थे, केवल 1.2 × 10-6 / ℃ के कमरे के तापमान पर। इसने बाईमेटल विकास की नींव तैयार की। आमतौर पर Ni36Fe, Ni39Fe, Ni40Fe, Ni42Fe, Ni45Fe और Ni40Fe का उपयोग किया जाता है।
3, बाईमेटल के बीच अलग प्रतिरोधकता प्राप्त करने के लिए, हम आमतौर पर प्रतिरोधकता को प्रभावित करने के लिए सक्रिय और निष्क्रिय पक्ष के बीच कम प्रतिरोधकता धातु में डालते हैं, जैसे कि शुद्ध निकल, शुद्ध तांबा, जिरकोनियम- तांबा, आदि।
उपयोग के लिए निर्देश:
1. निम्नलिखित तत्वों को एक बायमेटल तत्व को डिजाइन करने पर विचार किया जाना चाहिए:
ए। तत्व के लिए वर्तमान स्तर खड़े होने के लिए
ख। परिचालन तापमान;
सी। खड़े होने के लिए तत्व के लिए अधिकतम तापमान;
घ। विस्थापन और शक्ति की आवश्यकताएं;
ई। अंतरिक्ष की बाधा;
च। काम करने की स्थिति, आदि।
2. बायमेटल प्रकार और विनिर्देश
ए। तापमान का उपयोग करके वर्गीकृत: कम तापमान, मध्यम तापमान, उच्च तापमान।
ख। बाईमेटल प्रकार, आकार और आकार गति स्थान, विस्थापन, वर्तमान स्तर और रिलीज बल उच्च-संवेदनशील प्रकार, मध्यम-संवेदनशील प्रकार, कम-संवेदनशील प्रकार द्वारा गणना मूल्य पर निर्भर हैं।
सी। स्थापना परीक्षण करने के लिए गणना परिणाम के अनुरूप।
1) आवेदन की तापमान सीमा रैखिक तापमान सीमा से थोड़ी बड़ी है। इस सीमा के भीतर, नि: शुल्क विरूपण वाले बायमेटल अवशिष्ट प्रस्तुत नहीं करेंगे
विरूपण। उस सीमा से परे, बायमेटल सामग्री के विस्तार गुणांक में एक महान परिवर्तन होगा ताकि बायमेटल के प्रति संवेदनशील कम हो जाएगा। लेकिन यह अभी भी कर सकते हैं
इस्तेमाल किया जा सकता है। और यह तापमान आम तौर पर क्यूरी बिंदु से कम होता है, सामग्री के बाद से, क्यूरी बिंदु तक पहुंचने के बाद सामग्री संरचना और प्रदर्शन बदल जाएगा।
2) गति स्थान, विस्थापन, वर्तमान स्तर, ट्रिपिंग बल, और आदि के अनुसार, बाईमेटल प्रकार, आयाम और आकार का पता लगाने के लिए। उच्च-संवेदनशील कम प्रतिरोध (बिग एम्पीयर) स्ट्रिपशेप मध्यम-संवेदनशील मध्यम-प्रतिरोध (माध्यमएम्प्रेर) स्पाइरैलिटी कम संवेदनशील उच्च प्रतिरोध (लघु-एम्पीयर) आइसोमेरिज्म।
मुख्य विशेषताएं: रैखिक तापमान रेंज अधिक है, कम थर्मल प्रदर्शन, उच्च तापमान पर इस्तेमाल किया जा सकता है।
दुकान का चिन्ह | 5J1580 |
ब्रांड के साथ | टंकी या ओईएम |
समग्र परत alloybrand | उच्च विस्तार परत | Ni20Mn6 |
मध्यम परत | / |
कम विस्तार की परत | Ni36 |
रासायनिक संरचना
परत | नी | सीआर | फे | सह | Cu | Zn | Mn | सी | सी | एस | पी |
≤ |
Ni36 | 35.0 ~ 37.0 | - | भत्ता | - | - | - | ≤0.60 | ≤0.3 | 0.05 | 0.02 | 0.02 |
Ni20Mn6 | 19 ~ 21 | - | बाल। | - | - | - | - | 0.15 ~ 0.3 | 0.05 | 0.02 | 0.02 |
प्रसंस्करण: कोल्ड रोल्ड → गो ऑइल → अकलिंग → कोल्ड रोल्ड → तेल → अचारिंग → कोल्ड-रोल्डिंग एनीलिंग → थर्मल बायमेटल स्ट्रिप के उपयोग की आवश्यकताओं के अनुरूप
